长虹LT32720是一款较早上市的液晶电视,随着使用年限的增加，可能会出现各种故障，维修这类电视需要一定的电子基础和维修经验，本文将详细介绍长虹LT32720的常见故障、维修步骤、注意事项以及相关技术参数，帮助用户或维修人员更好地进行故障排查和维修。
常见故障及维修方法
-
无图像、无声音，电源指示灯不亮 此类故障通常由电源板问题引起，首先检查电源输入保险管是否熔断，保险管熔断说明后级电路存在短路，常见故障点为PFC电路、副电源电路中的开关管、整流桥等，若保险管完好，则需测量副电源输出电压（通常为5V或12V），若无输出，应检查副电源振荡电路（如PWM控制器、反馈电路等），电源板上的IC如TEA1532、TEA1533等损坏率较高，可用万用表测量其各引脚对地电阻值，与正常值对比判断好坏，若电源板无明显故障，需检查主板是否向电源板发送开机指令，可通过测量主板连接器上的PS-ON信号（高电平开机）判断。
-
无图像、有声音，背光不亮 此故障多为背光驱动电路问题，首先检查背光板上的保险管是否熔断，若熔断需检查MOS管、驱动IC（如OZ9938、OZ993GN等）是否击穿，若保险管完好，测量背光板输出电压（通常为数百伏），若无输出，需检查驱动IC供电（如12V或24V）、使能信号（EN）是否正常，若背光板有输出但背光不亮，需检查灯条是否损坏，可用万用表测量灯条两端电阻（通常为几欧姆至几十欧姆），若阻值无穷大则灯条损坏，主板上的背光控制信号（如PWM信号）异常也会导致此故障，可用示波器测量主板输出的PWM信号波形。
-
图像异常,如花屏、黑屏、彩色失真等 此类故障多由主板或T-CON板问题引起，花屏或黑屏通常为T-CON板故障，可先检查T-CON板供电是否正常（通常为3.3V、5V），若供电正常，则需更换T-CON板试机，彩色失真或图像缺色可能为LVDS排线接触不良或损坏，可重新插拔排线或更换排线，若上述均正常，则需检查主板上的视频处理芯片（如SAA7117H、FLI8532等）是否损坏，可用示波器测量芯片输入输出的视频信号是否正常。
（图片来源网络，侵删） -
遥控器失灵,按键失灵 遥控器失灵需先检查遥控器电池是否电量不足，电池触点是否氧化，若遥控器正常，则需检查电视接收头是否损坏，可用万用表测量接收头供电（通常为5V）和信号输出端电压，按下遥控器按键时电压应有变化，若接收头正常，则需检查主板上的微处理器（MCU）是否工作正常，测量MCU供电、复位、时钟信号是否正常，常见MCU型号如CHT0808、CHT0819等。
维修步骤与注意事项
-
安全注意事项 维修前务必拔下电源插头，等待电视内部电容完全放电（特别是电源板上的大容量电解电容），避免触电，使用绝缘工具，佩戴防静电手环，防止静电损坏电子元件。
-
故障排查步骤 （1）询问用户故障发生时的具体情况，如是否受潮、雷击、碰撞等。 （2）观察电视外观，有无明显损坏或烧焦痕迹。 （3）开机检查电源指示灯状态，判断是否为电源故障。 （4）根据故障现象，优先检查易损部件，如保险管、电源板、背光板等。 （5）使用万用表、示波器等工具测量关键点电压和波形，逐步缩小故障范围。
-
更换元件注意事项 更换元件时需选用同型号、同参数的元件，特别是电解电容要注意耐压值和容量，焊接时使用恒温烙铁，避免温度过高损坏元件或电路板，更换IC时需注意引脚对齐，避免虚焊或短路。
长虹LT32720关键部件参数参考
| 部件名称 | 关键参数 |
|---|---|
| 电源板 | 输入电压：AC 100-240V；副电源输出：5V、12V；主电源输出：24V（背光）、12V（主板） |
| 背光驱动板 | 输入电压：DC 12V-24V；输出电压：DC 500V-800V（ depending on灯条数量） |
| T-CON板 | 供电：3.3V、5V；LVDS接口：20Pin或30Pin |
| 主板MCU | 型号：CHT0808/CHT0819；工作电压：3.3V |
| 常见IC型号 | 电源IC：TEA1532、TEA1533；背光驱动IC：OZ9938、OZ993GN；视频处理IC：FLI8532 |
维修工具推荐
- 万用表：用于测量电压、电阻、通断等。
- 示波器：用于测量信号波形，判断视频信号、PWM信号是否正常。
- 恒温烙铁：用于焊接电子元件，避免温度过高。
- 防静电手环：防止静电损坏电子元件。
- 电源板测试仪：用于快速判断电源板是否工作正常。
相关问答FAQs
-

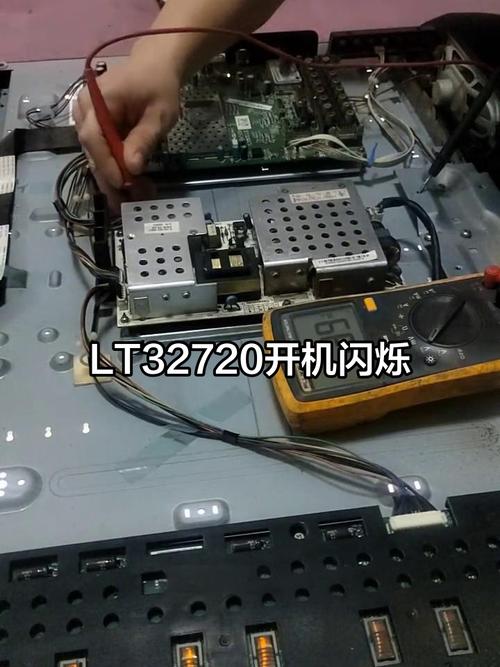

问：长虹LT32720电视开机后电源指示灯闪烁，无法开机，是什么原因？ 答：电源指示灯闪烁通常表示电源板或主板存在保护状态，首先检查电源板输出电压是否正常，若输出电压过低或无输出，多为电源板故障，需检查PFC电路、副电源电路等，若电源板输出电压正常，则需检查主板是否向电源板发送正确的开机指令，可测量主板连接器上的PS-ON信号，若信号异常，则需检查主板MCU或相关电路。
-
问：长虹LT32720电视图像出现横线干扰，且伴有轻微闪烁，如何解决？ 答：此类故障多为T-CON板或LVDS排线问题，首先重新插拔T-CON板与主板之间的LVDS排线，排除接触不良可能，若故障依旧，则需更换T-CON板试机，若更换T-CON板后问题仍未解决，则可能为主板输出信号异常，需检查主板上的视频处理芯片及周边电路，背光驱动电路干扰也可能导致图像闪烁，可检查背光板滤波电容是否失效。
