FPGA开发技术框架是一个系统化的方法论体系,涵盖了从需求分析到最终产品部署的全流程，其核心在于通过硬件描述语言或高级设计工具实现可重构逻辑功能，该框架通常分为四个主要层级：需求分析与架构设计、逻辑设计与功能实现、仿真验证与时序分析、硬件实现与系统调试，每一层级都包含特定的技术方法和工具链支持。

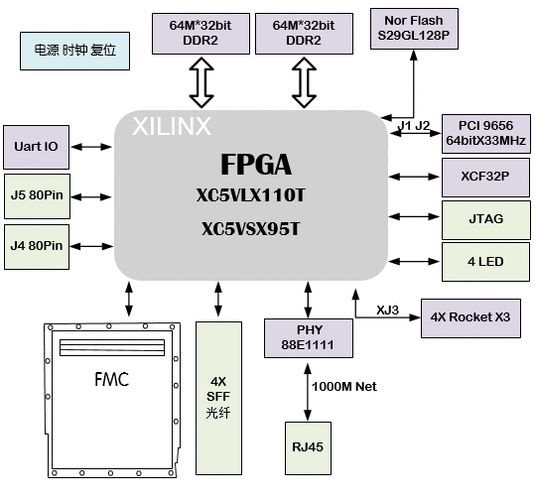

在需求分析与架构设计阶段,开发者需明确系统功能指标、性能要求及资源约束，采用自顶向下的设计方法将复杂系统分解为可管理的模块，这一阶段的关键活动包括建立系统级数学模型、确定数据通路架构、选择FPGA器件型号（如Xilinx Kintex系列或Intel Stratix系列）以及规划接口协议（如AXI、LVDS等），架构设计文档通常会包含模块划分图、状态机流程图和关键算法的伪代码描述，为后续逻辑设计提供指导，在图像处理系统中，架构设计需明确像素流水线级数、存储器带宽需求及并行处理单元的数量。
逻辑设计与功能实现层是FPGA开发的核心环节,开发者采用硬件描述语言（如VHDL或Verilog）或高层次综合工具（如Xilinx Vitis HLS）进行代码编写，现代FPGA开发支持多种设计方法：传统RTL设计仍用于时序关键模块，而C/C++ HLS则适用于算法密集型功能，在此阶段需重点关注代码可综合性，避免使用不可综合的语法结构，设计复用是提高效率的重要手段，IP核（如Xilinx AXI DMA、Intel FIR Compiler）的合理应用可显著缩短开发周期，对于复杂系统，可采用模块化设计方法，将功能划分为数据处理单元、控制单元和接口单元，通过标准化接口（如FIFO、握手协议）实现模块间通信。
仿真验证与时序分析阶段确保设计功能的正确性和时序收敛,验证流程包括功能仿真、时序仿真和硬件在环测试，常用的仿真工具包括ModelSim、QuestaSim和Xcelium，功能仿真验证逻辑行为是否符合预期，时序仿真则考虑实际布线延迟对设计的影响，静态时序分析（STA）是时序收敛的关键技术，通过分析建立时间和保持时间约束，识别时序违例，现代FPGA工具链提供时序收敛引导（TCG）功能，自动优化布局布线以满足时序要求，对于高速设计（如超过1Gbps的接口），还需进行信号完整性分析和电源完整性分析，确保硬件设计的可靠性。
硬件实现与系统调试阶段是将设计转化为实际可运行系统的过程,这一阶段包括综合、布局布线、比特流生成和硬件配置，综合工具（如Xilinx Vivado、Intel Quartus Prime）将HDL代码转换为FPGA底层网表，布局布线工具则确定逻辑单元和布线资源的分配，硬件调试主要借助逻辑分析仪（如ChipScope、SignalTap II）和JTAG接口，通过实时信号捕获定位设计缺陷，对于量产产品，需考虑配置方案（如从Flash加载比特流）和可靠性设计（如单粒子效应防护），功耗分析工具可帮助优化动态功耗和静态功耗，满足不同应用场景的能效要求。

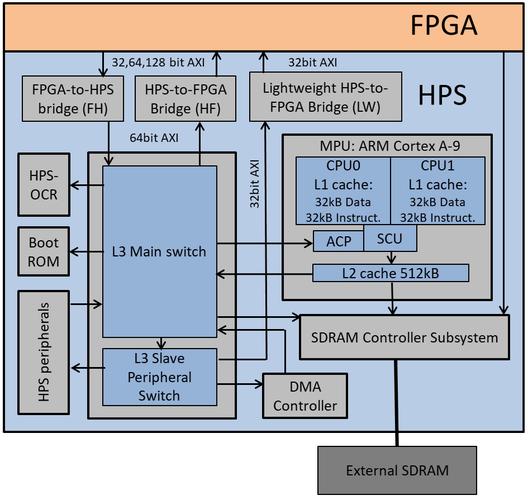

FPGA开发技术框架的演进呈现出三个显著趋势：一是高层次设计的普及，使得系统级算法工程师可直接参与硬件开发；二是异构计算架构的发展，FPGA与CPU/GPU的协同设计成为高性能计算的主流方案；三是云化开发平台的兴起，如Amazon EC2 F1实例和Alibaba Cloud FPGAaaS，降低了硬件设计门槛，这些趋势共同推动FPGA技术在5G通信、人工智能加速、工业自动化等领域的深度应用。
相关问答FAQs：
-
问：FPGA开发中如何选择合适的硬件描述语言？ 答：选择VHDL还是Verilog主要取决于项目需求和团队背景，VHDL语法严谨，适合大型复杂系统和军工等高可靠性领域，其强类型系统可有效减少设计错误；Verilog语法类似C语言，设计更简洁，在通信和消费电子领域应用广泛，对于有C语言背景的团队，可考虑SystemVerilog，它兼具Verilog的语法优势和高级验证功能，实际开发中，关键是要保持团队语言的一致性，避免混合使用带来的维护成本。
-
问：如何提高FPGA设计的时序收敛效率？ 答：时序收敛优化需在设计的全生命周期中考虑：前端设计阶段采用流水线技术、关键路径重定时等方法优化逻辑结构；综合阶段合理设置时序约束，包括全局时序约束和分组时序约束；布局布线阶段利用物理综合技术，让综合工具布局布线过程协同优化；对于难以收敛的路径，可使用增量式布线或时序收敛引导工具，合理的器件选型（如选择更多逻辑资源的型号）和时钟域划分策略也能显著提升时序收敛效率。
