在电源维修过程中,为了防止因短路或元件故障导致维修时再次损坏电源或引发危险,常采用“串联灯泡限流法”,这种方法通过在电源输出端串联一个白炽灯泡,利用灯泡的冷态电阻较小、通电后电阻随温度升高而增大的特性,实现限流保护,本文将详细介绍串联灯泡电路图的原理、设计、操作步骤及注意事项,并附相关问答。

串联灯泡电路的基本原理
白炽灯泡的灯丝具有正温度系数特性,即冷态(未通电)时电阻很低,通电后灯丝发热,电阻迅速增大,当电源输出端存在短路或过载时,电流会瞬间增大,此时灯泡因电流通过而发光,其电阻也随之增大,从而限制电流在安全范围内(通常为灯泡额定电流的1/2~1/3),既保护了维修电路,又能通过灯泡的亮度判断故障状态:若灯泡亮度正常,说明负载或后续电路存在短路;若灯泡微亮或不亮,则可能为电源本身无输出或负载开路。

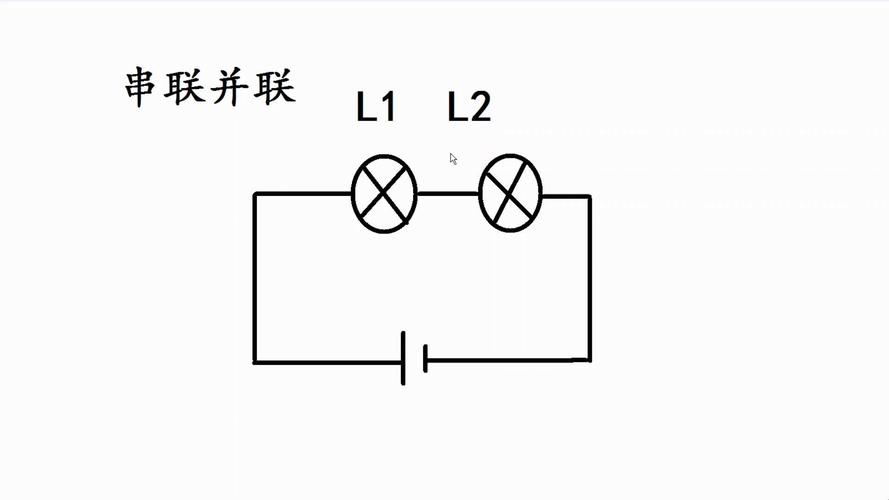

串联灯泡电路图设计
电路图构成

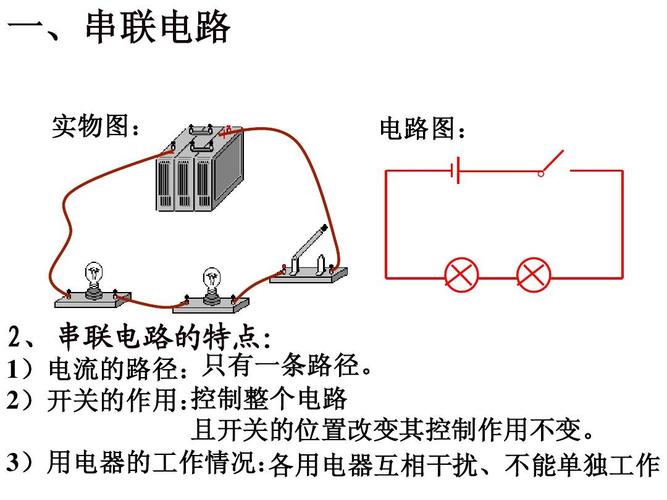

串联灯泡电路的核心是将灯泡与电源输出端(如正极或负极)串联,同时并联电压表和电流表(可选)用于监测,以下是典型电路图连接方式:
- 电源输入端:待维修电源的输出端(如+12V、+5V等)。
- 串联元件:白炽灯泡,额定电压略高于电源电压(如维修12V电源时选用15W/220V灯泡,实际工作电压约12V,功率降低但足够限流)。
- 测量仪表:电压表并联在灯泡两端,监测灯泡压降;电流表串联在电路中,监测电流大小(若无电流表,可通过灯泡亮度估算)。
- 负载端:连接待维修设备的电路板或模拟负载(如电阻)。
元件参数选择
- 灯泡功率:根据电源输出功率选择,一般经验公式为:
[ P{\text{灯泡}} = \frac{P{\text{电源}}}{5} \sim \frac{P_{\text{电源}}}{10} ]
维修100W电源时,选用10~20W的灯泡,功率过小易烧毁,过大则限流效果不明显。 - 灯泡电压:额定电压应高于电源电压,避免灯泡过亮而损坏,维修12V电源时,选用220V/15W~60W的灯泡(实际工作在12V,功率约为1~5W)。
- 接线方式:优先串联在电源正极,若电源为负极接地,也可串联在负极,但需注意仪表极性。

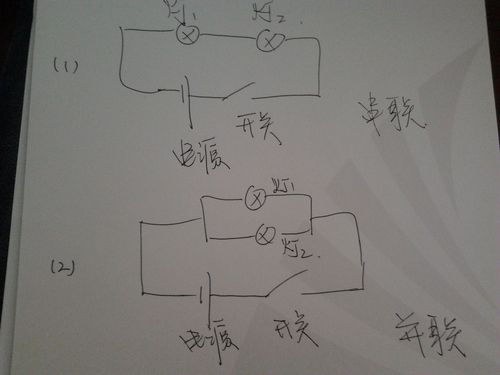

电路图示例(文字描述)
电源正极 → 灯泡一端 → 灯泡另一端 → 负载/电路板正极
电源负极 → 负载/电路板负极
电压表并联于灯泡两端
电流表串联于灯泡与电源正极之间
操作步骤与注意事项
操作步骤
(1)断电检测:关闭待维修电源,放电后断开与负载的连接,测量电源输出端电阻,初步判断有无短路(如电阻接近0Ω,说明存在短路)。
(2)连接电路:按照电路图将灯泡串联到电源输出端,电压表、电流表(若有)正确接入。
(3)通电测试:短时间通电观察灯泡状态:
- 灯泡不亮:电源无输出或负载开路。
- 灯泡微红/暗亮:电源正常,负载电流较小。
- 灯泡明亮:负载短路或电源输出电压过高。
(4)故障排查:若灯泡明亮,断开负载后若灯泡熄灭,说明负载短路;若仍亮,则电源本身故障(如滤波电容短路)。
(5)维修验证:修复后,逐步减小灯泡功率(或直接短接灯泡)测试电源输出电压是否正常。
注意事项
- 灯泡选择:严禁使用LED灯(无热效应)或氖泡(电流太小),必须选用白炽灯。
- 安全防护:操作时避免触摸带电部分,大功率电源需串联多个灯泡分担功率。
- 功率匹配:若电源输出电流较大(如5A以上),需并联多个灯泡(如5个1A灯泡并联)。
- 温度影响:长时间通电时灯泡温度高,需远离易燃物,并固定好灯泡底座。
不同电源类型的串联灯泡方案
以下为常见电源类型的灯泡选择参考:

| 电源类型 | 输出电压 | 推荐灯泡参数 | 限流效果 |
|---|---|---|---|
| 小功率开关电源 | 5V/2A | 220V/10W白炽灯 | 电流限制约0.5A |
| PC电源 | 12V/10A | 220V/60W白炽灯×3个并联 | 每个灯泡限流约0.3A |
| 工业电源 | 24V/5A | 220V/40W白炽灯×2个并联 | 总限流约1A |
| 充电器 | 19V/3A | 220V/25W白炽灯 | 电流限制约0.8A |
相关问答FAQs
Q1:为什么维修电源时必须用白炽灯,而不能用LED灯?
A:白炽灯的灯丝具有正温度系数特性,冷态电阻小,通电后因发热电阻迅速增大,能自动限制短路电流,而LED灯是恒流器件,电阻基本不变,无法实现限流保护,且短路时可能因过流而损坏。
Q2:串联灯泡后,电源输出电压偏低是否正常?
A:正常,灯泡工作时自身存在压降(如12V电源中,15W灯泡压降约2~3V),导致输出电压略低于标称值,若断开负载后电压仍明显偏低(如12V电源输出仅8V),则说明电源内部存在故障(如整流二极管正向压降过大或滤波电容失效)。
