创维47E92rd作为一款经典的液晶电视，在维修过程中需要结合其电路结构和常见故障特点进行系统性排查，以下从故障分类、检修流程、核心部件维修及注意事项等方面详细解析该机型的维修要点。

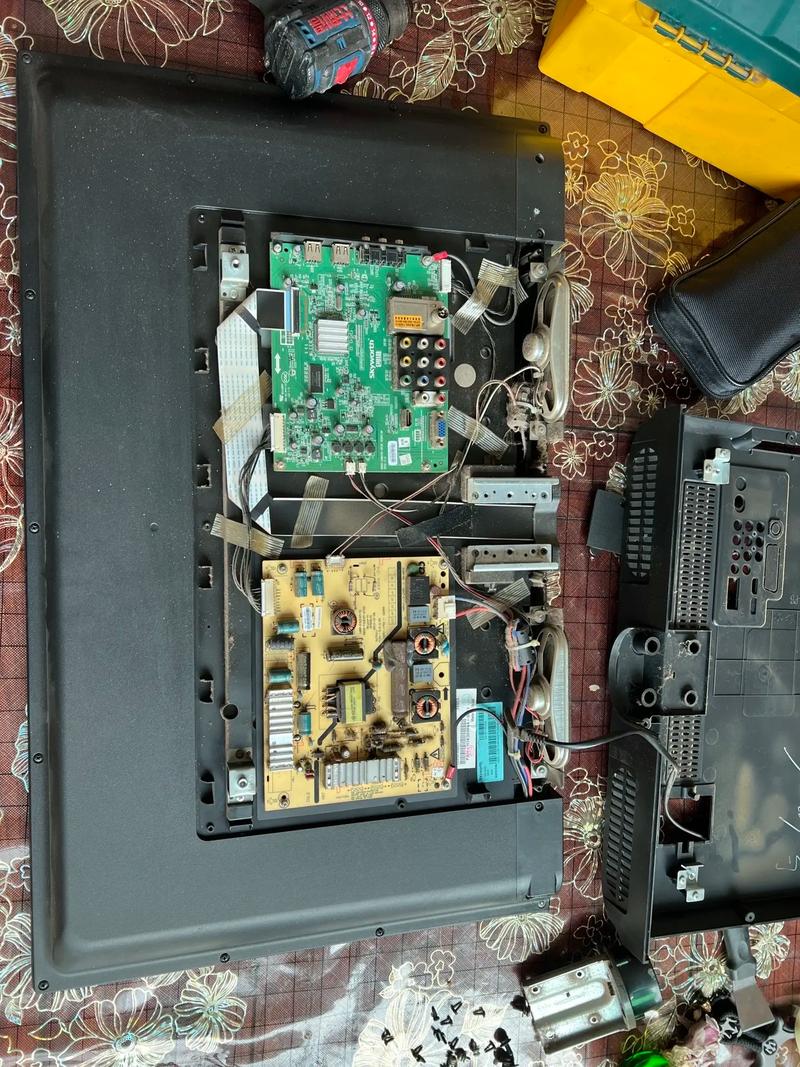

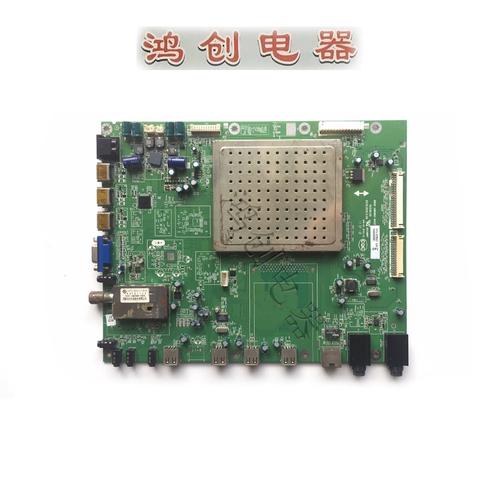

（图片来源网络，侵删）
常见故障类型与检修思路
电源板故障
电源板是电视的"心脏"，常见故障包括无电压输出、输出电压不稳定或保护电路误触发,检修时需先测量关键测试点电压：
- PFC电路输出：正常为+380V±5%，若电压过低需检查PFC开关管（如2SK3562）和驱动IC（如NCP1397）
- 12V/5V/3.3V输出端：使用万用表测量，若12V缺失需查保险电阻（如FR10）和整流桥
- 待机控制电路：测量VCC-PWM芯片（如L6599D）的VCC供电，若异常需检查光耦（如PC817）反馈回路
主板故障
主板故障多表现为不开机、花屏或信号异常,重点检修部位包括：
- CPU工作条件：测量复位电压（通常为3.3V）、时钟信号（晶振频率为24MHz）及供电（如3.3V稳压芯片AMS1117-3.3）
- 信号处理单元：检查TCON板排线连接，测量LVDS接口电压（正常为3.3V）
- 存储器：程序丢失可能导致不开机，需使用专用编程器重刷Flash（如W25Q64）
背光故障
黑屏或背光闪烁多为背光电路问题：
- LED灯条检测：断开电源板与背光板连接，用万用表测量LED灯条正向压降（正常为2.8-3.4V/颗）
- 驱动IC：检查OZ9926或类似恒流驱动IC的VDD供电（通常5V）和PWM调光信号
- 高压电容：老化会导致背光闪烁，需用LCR表测量容量是否衰减（标称值如10μF/50V）
核心部件维修详解
电源板维修流程
| 测试点 | 正常电压 | 故障现象 | 可能原因 |
|---|---|---|---|
| PFC输出 | 380V | 电压低至300V | PFC电感开路、整流二极管击穿 |
| 12V输出 | 12V±0.2V | 输出为0V | 电源管理IC损坏、次级整流管短路 |
| STB-5V | 5V | 电压波动 | 待机电路光耦失效、滤波电容失效 |
维修案例：一台47E92rd出现三无故障，测量PFC输出仅280V，断开负载后电压恢复正常，判断为后级短路，依次断开12V、5V负载，当断开背光板时电压恢复正常,更换背光板上的OZ9926驱动IC后故障排除。

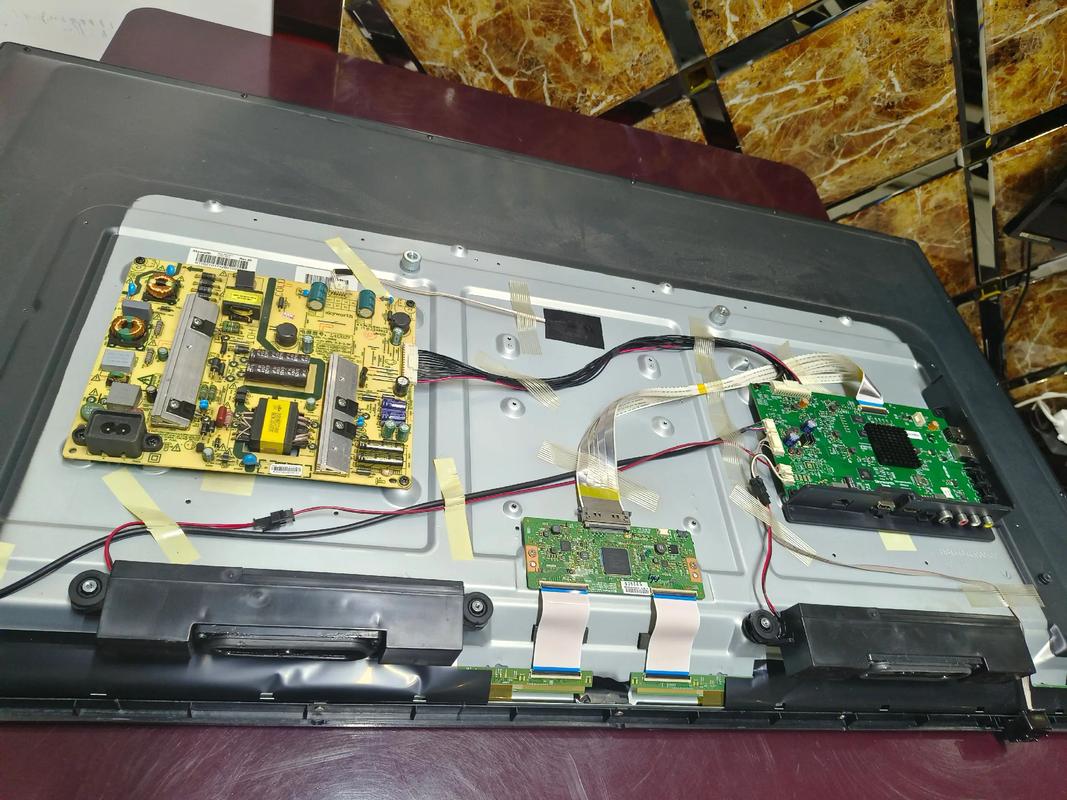

（图片来源网络，侵删）
主板程序修复
当电视出现"无信号"或开机logo卡住时,需重新刷写程序：
- 拆下主板，找到Flash芯片（通常为8脚SOIC封装）
- 使用编程器（如CH341A）读取原始数据并备份
- 下载对应版本的程序文件（创维官方提供47E92RD_V1.0.bin）
- 擦除原芯片后写入新程序，注意校验数据完整性
特殊故障处理技巧
花屏与干扰条纹
此类故障多因TCON板或排线接触不良：
- 检查LVDS排线是否有弯折或氧化，可用酒精棉清洁接口
- 测量TCON板供电（如1.8V、2.5V），若电压不稳需更换滤波电容
- 若花屏有规律性条纹，可能是TCON芯片（如SSD1963）损坏
自动关机保护
电视频繁自动关机需重点检测保护电路：
- 过压保护：测量电源输出端电压是否超过标称值10%
- 过流保护：检查行输出管（如2SC5148）是否击穿，测量其集电极电流
- 温度保护：确认散热口是否堵塞，测量温控电阻（如10KΩ NTC）阻值
维修注意事项
- 安全防护：维修前必须对电源板大电容放电，避免触电风险
- 防静电措施：主板维修需佩戴防静电手环，避免ESD损坏芯片
- 元件代换原则：
- 贴片电容需选用同规格材质（如X7R/NPO）
- MOS管代换需注意耐压值（如600V以上）和电流参数
- 软件调试：程序刷写后需进入工厂菜单（按遥控器"音量-"+"电源键"）进行初始化设置
相关问答FAQs
Q1：创维47E92rd开机后指示灯亮但屏幕黑屏，如何判断是背光问题还是主板问题？
A：可通过以下方法区分：1）将手机手电筒贴近屏幕，若能看到暗淡图像则为主板或TCON板故障；2）测量背光板12V供电是否正常，若无电压需查电源板；3）短接背光开关（通常为ON/OFF端）,若背光亮起则为背光驱动电路故障。
（图片来源网络，侵删）
Q2：维修后出现图像色彩异常，红蓝颠倒，如何解决？
A：此类故障多为LVDS排线插反或信号线序错误，需检查主板与TCON板的连接排线，确认第1脚标记是否对齐，若排线正常，则可能是程序中的RGB参数错误，需进入工厂菜单调整"RGB位序"选项（通常选择RGB888或666模式），若仍无法解决,需重新刷写TCON初始化程序。
