25N61AA电源维修是一项需要专业知识和细致操作的技术工作,该电源模块常见于惠普系列打印机等设备中，其稳定运行直接影响设备的整体性能，在维修过程中，需遵循系统化的检测流程，结合理论分析与实际测量，逐步排查故障点，以下从常见故障现象、维修工具准备、详细检修步骤、关键元件代换及注意事项等方面展开说明。

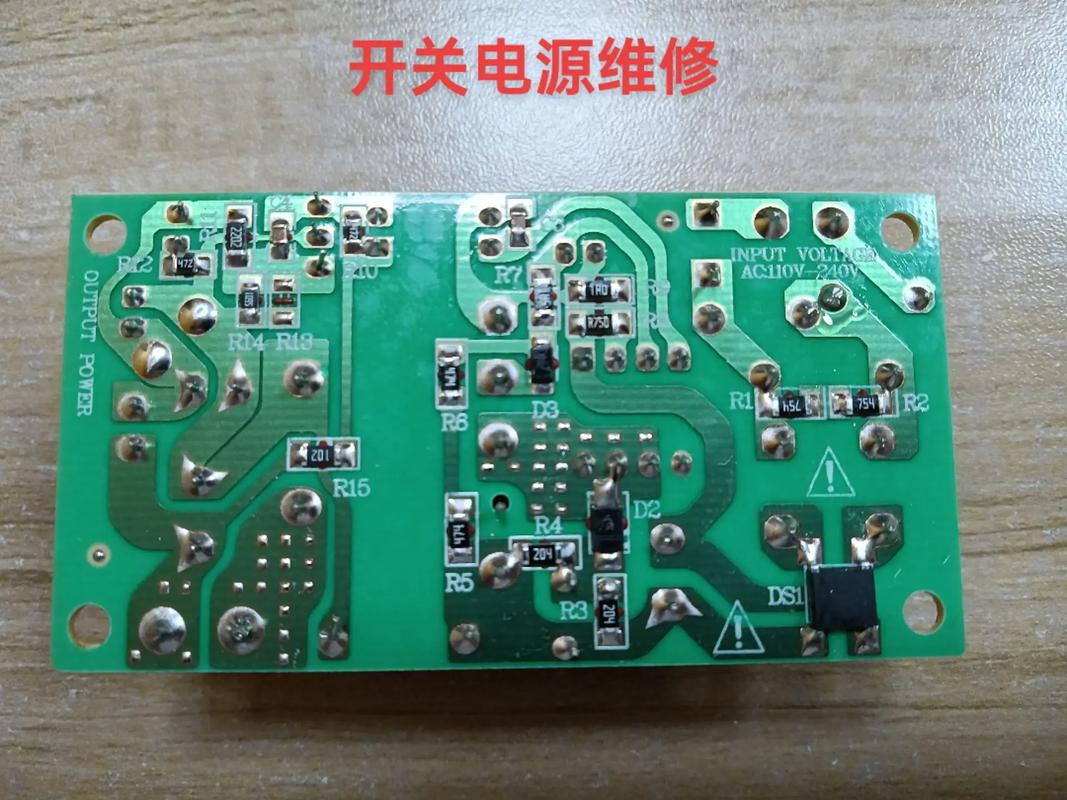

（图片来源网络，侵删）

常见故障现象

25N61AA电源的故障表现多样,主要包括：完全无输出（设备无法开机）、输出电压异常（如电压偏高、偏低或波动）、输出纹波过大、工作时有异响或冒烟、过保护电路频繁启动等，完全无输出和电压异常是最常见的两类问题，前者通常涉及输入回路、功率变换回路或保护电路的故障，后者则多与反馈回路、稳压控制电路或元件老化有关。

维修工具准备

维修前需准备以下工具：数字万用表（用于电压、电阻、通断测量）、示波器（观察输出波形及纹波）、可调直流稳压电源（模拟输入电压变化）、焊接工具（恒温烙铁、吸锡器、焊锡丝）、绝缘工具（防静电手环、螺丝刀）、加载设备（如灯泡或假负载，用于测试带载能力）及常用电子元件（如保险管、整流桥、开关管、电容等），确保工具完好，并提前对电源模块进行外观检查，观察有无明显烧焦、鼓包、元件脱落或虚焊现象。

详细检修步骤

安全检测与初步判断

首先断开电源与主设备的连接,确保输入端未接入市电，使用万用表电阻档测量输入端（通常为AC接口）的阻值，正常情况下应有数百千欧的阻值（视内部滤波电容容量而定），若阻值接近0Ω，可能存在短路故障，需重点检查整流桥、滤波电容及后续电路，随后测量输出端对地电阻，排除负载短路或输出端元件异常的情况。

输入回路检测

若输入端无明显短路,可接入市电（需注意安全防护），测量输入滤波后的直流电压（约300V左右，视输入电压而定），若无此电压，需检查保险管是否熔断、交流输入回路是否有开路（如保险管限流电阻、热敏电阻），保险管熔断需进一步排查整流桥、开关管等元件是否存在击穿短路，避免盲目更换保险管导致故障扩大。

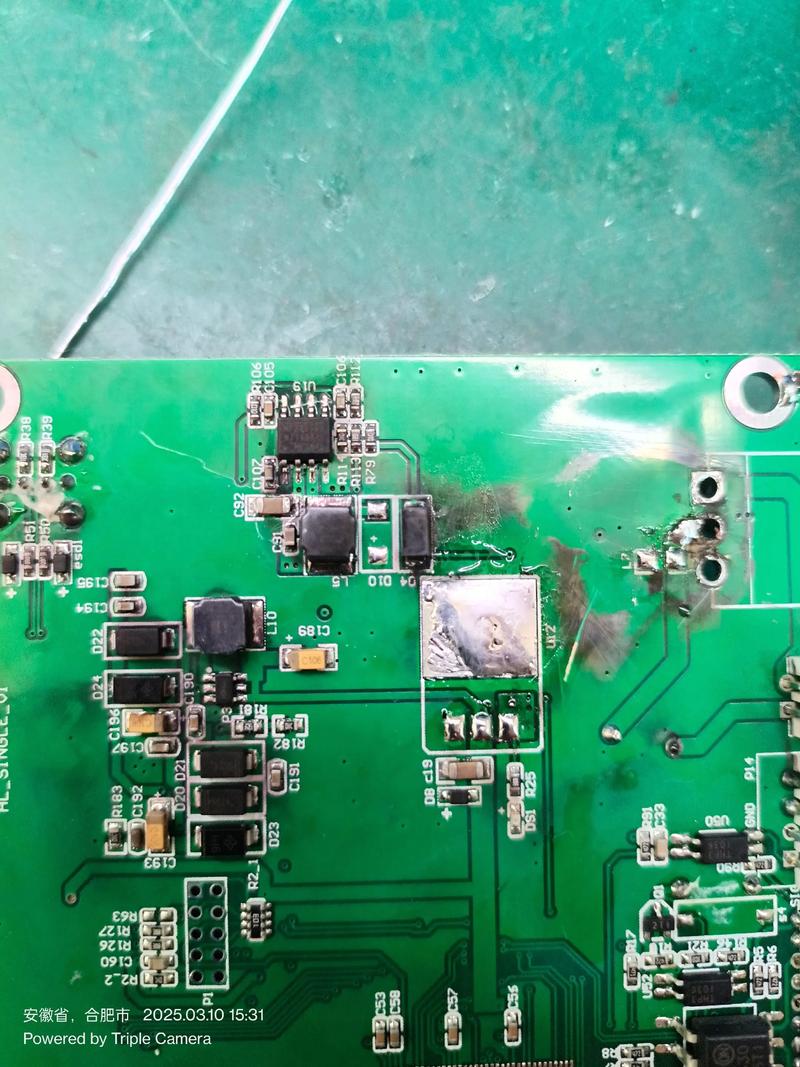

（图片来源网络，侵删）

功率变换回路检查

功率变换回路是电源的核心,主要包括开关管（如MOSFET）、变压器、续流二极管等，使用万用表二极管档测量开关管的D-S极、G-S极间是否存在短路或漏电现象；检查变压器初级、次级绕组是否通断，有无匝间短路（可通过测量电感值初步判断）；续流二极管是否击穿，若发现开关管击穿，需同步检查驱动电路（如PWM控制器、驱动IC）及尖峰吸收电路（如RCD缓冲电路），避免更换后再次损坏。

反馈与稳压电路分析

反馈电路是保证输出电压稳定的关键,25N61AA多采用光耦+TL431或专用PWM控制器（如UC384X系列）构成闭环反馈，测量光耦发光二极管侧是否有工作电压（通常为12V左右），接收三极管侧是否导通；检查TL431的参考端、误差放大端及输出端电压是否正常，若反馈异常，需检查分压电阻（如输出端的取样电阻）是否变值、滤波电容是否失效（尤其高频小电容，易发生性能下降）。

辅助供电与保护电路检测

辅助供电电路为PWM控制器等芯片提供工作电压,通常由变压器辅助绕组经整流、滤波后产生，若辅助电压异常，可能导致芯片无法启动，需检查整流二极管、滤波电容及限流电阻，保护电路（如过压、过流、过热保护）触发时，电源会进入保护状态，此时需逐一排查保护电路的检测元件（如电压检测电阻、电流检测电阻）及比较器是否正常。

关键元件代换与注意事项

维修中,以下元件易发生故障且需重点检查：输入滤波电容（长期工作后容量下降、ESR增大）、输出滤波电容（鼓包、漏液）、开关管（因过压、过流击穿）、PWM控制器（如UC3842，工作异常导致无驱动输出）、光耦（老化导致反馈失效），代换时需注意元件参数一致性，如电容的耐压值、容量、ESR等级，开关管的耐压值、电流值及开关速度，焊接时避免高温损坏PCB板，焊接后需清理焊锡渣，防止短路。

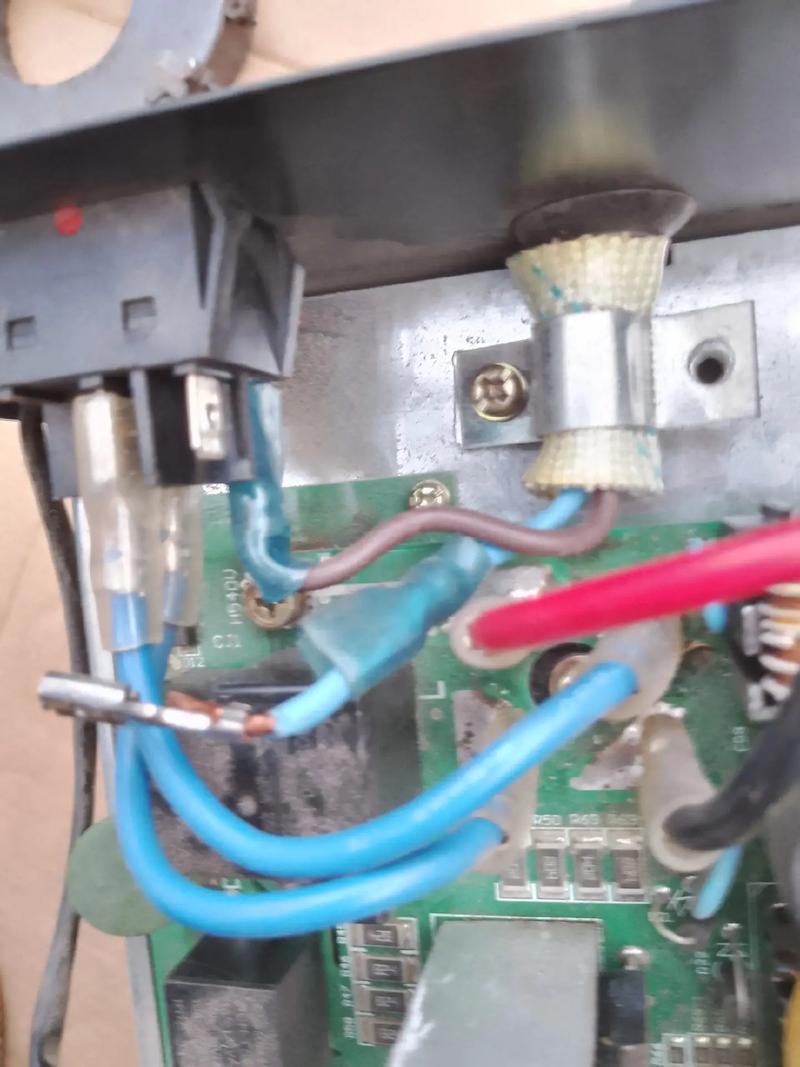

（图片来源网络，侵删）

维修后的测试

故障修复后,需进行空载测试和带载测试，空载时测量各输出电压是否正常，有无异常发热；带载时使用假负载（如按额定电流的50%加载）观察电压稳定性、纹波大小（通常要求输出纹波≤100mVpp），并检查电源模块温升是否在合理范围（一般元件表面温度≤60℃），测试过程中需密切监听有无异响，观察有无冒烟现象，确保电源稳定工作。
