步进电机驱动器是自动化设备中的核心部件,其稳定运行直接影响系统精度，当驱动器出现故障时，需遵循规范的维修流程，确保维修效率与安全性，以下是详细的步进电机驱动器维修流程，涵盖从初步排查到功能验证的全环节。
安全准备与故障初步判断
维修前必须切断驱动器电源，并等待电容完全放电（通常需5-10分钟），避免高压电击风险，记录故障现象，如电机不转动、异响、过热报警、输出扭矩不足等，并查阅设备手册了解驱动器型号、额定电压及电流参数，使用万用表测量驱动器输入电源电压是否正常（如DC24V、AC220V），检查电源线、接线端子是否松动或氧化，排除外部供电问题。
外观检查与元件初步检测
目视检查驱动器外壳是否有裂纹、烧焦痕迹，散热风扇是否转动正常，拆开机壳后，观察PCB板上的元件是否有明显损坏，如电容鼓包、电阻发黑、IC芯片烧蚀等，使用万用表二极管档检测功率模块（如MOSFET、IGBT）的续流二极管是否短路，用电阻档检查直流母线电阻值是否异常（正常情况下，正负极间应有数兆欧以上阻值），若发现功率模块击穿或电容失效，需重点排查相关驱动电路。
电路板关键点检测
驱动器电路板可分为电源模块、控制信号模块、功率驱动模块三部分，需分段检测：
- 电源模块：检查整流桥、滤波电容、开关管（如PWM控制器）的输出电压是否稳定，DC24V输入的驱动器，经整流滤波后应有约32V直流电压，若电压偏低或波动大，需检查滤波电容容量或PWM电路。

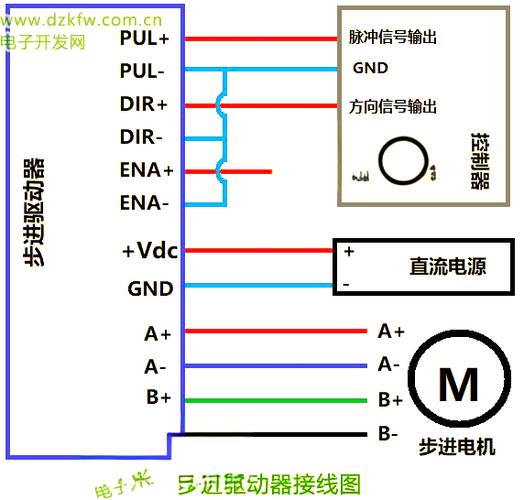

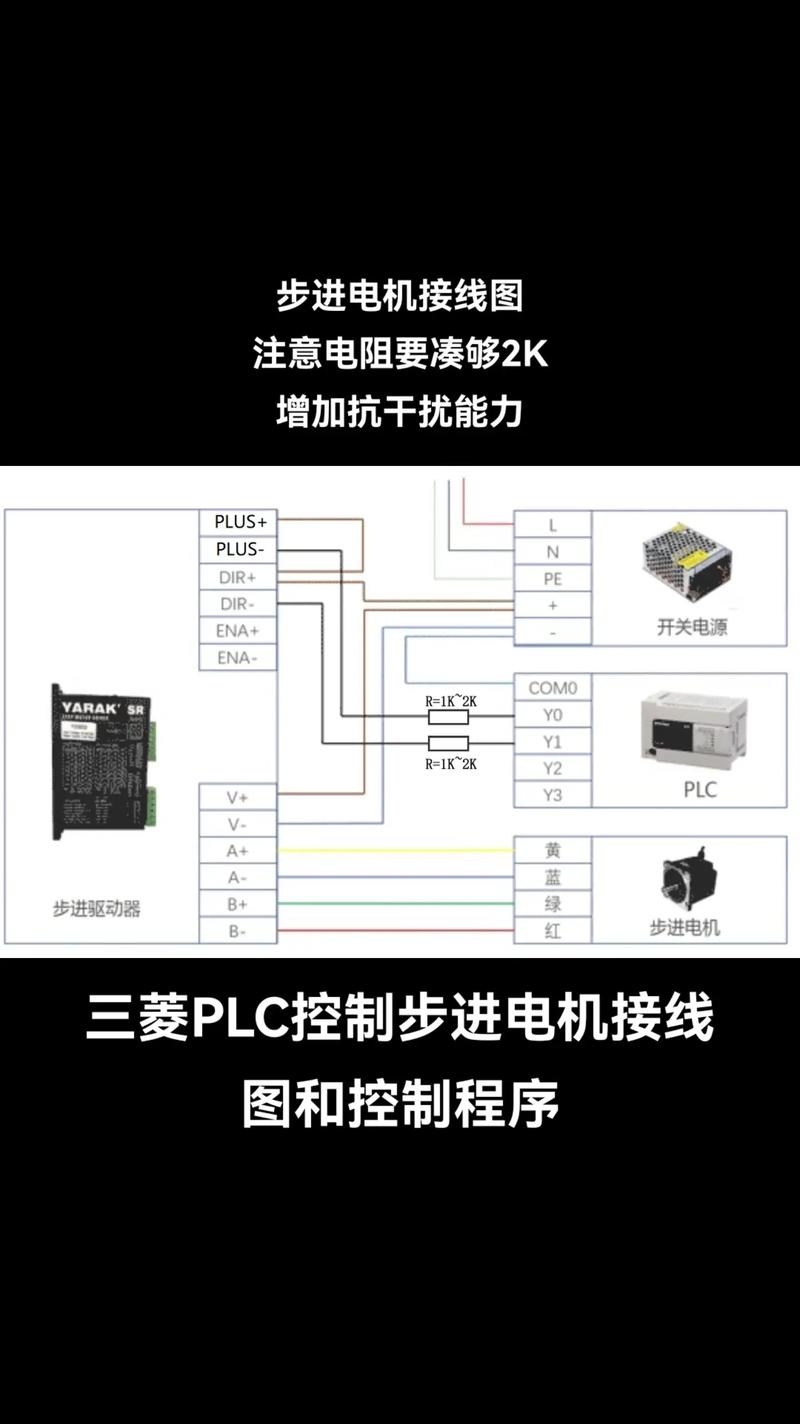

- 控制信号模块：使用示波器检测脉冲信号输入端（PUL+、PUL-）是否有方波信号（频率通常为0-100kHz），方向信号（DIR+、DIR-）是否正常切换，若无信号，排查上位机输出或光耦是否损坏。
- 功率驱动模块：重点检测H桥电路的上下管驱动信号是否互补（用示波器观察波形，死区时间约1-5μs），若驱动信号正常但电机无动作，需更换功率模块；若驱动信号异常，检查隔离光耦、IR2110等驱动IC及周边电阻电容。
故障元件更换与焊接
确认故障元件后，需选用同型号、同参数的元件进行更换，电解电容需注意耐压值（如35V）、容量（如1000μF）及温度等级（105℃）；功率模块需确保型号一致（如IRF540N），焊接时，使用恒温烙铁（温度300-350℃），避免虚焊或短路，焊接后用酒精清洗助焊剂，对于贴片元件，建议使用热风枪拆卸，防止PCB板变形。
修复后测试与参数校准
更换元件后，先不接电机，进行空载测试：
- 电源测试：通电后测量输出电压是否稳定，无异常后再进行下一步。
- 信号响应测试：输入低速脉冲信号（如1kHz），用示波器观察输出相电流波形是否为平滑阶梯波，检查相位是否正确。

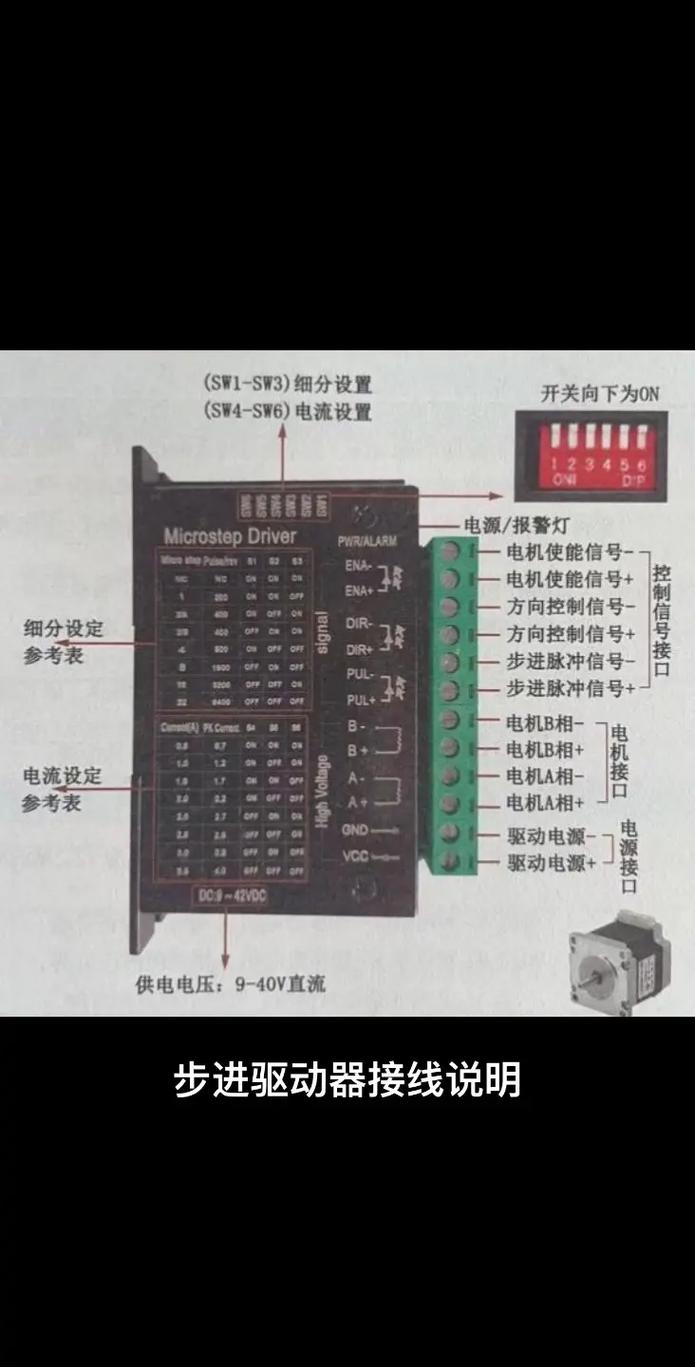

- 带载测试：连接步进电机，逐步增加脉冲频率至额定值，观察电机是否平稳运行，有无失步、振动或过热现象，若需调整参数，通过驱动器面板或软件设置细分（如8细分、16细分）、电流限制值，确保与电机匹配。
记录与防护建议
维修完成后，记录故障原因、更换元件及测试结果，便于后续维护，为预防故障，需定期清理驱动器灰尘，确保散热良好；避免输入电压波动过大，加装稳压设备；在潮湿或粉尘环境中，加强密封防护。
相关问答FAQs
Q1：步进电机驱动器通电后立即报警，可能的原因是什么？
A：可能原因包括：输入电压过高或过低、功率模块短路、相线对地短路、过热保护元件误触发，需先断电检查输入电压、功率模块绝缘电阻，用万用表测量相线与地线之间的电阻值（正常应大于1MΩ），若短路则排查电机或电缆问题；若电压正常，检查温度传感器是否损坏或散热风扇是否停转。
Q2：维修后电机运行时有异响且失步，如何解决？
A：通常由电流设置不当、细分参数错误或驱动信号干扰导致，首先检查驱动器电流限制值是否与电机额定电流匹配（可通过驱动器DIP开关或软件调节）；其次确认细分设置是否合理（细分越高，分辨率越高，但需确保脉冲频率支持）；最后检查脉冲信号线是否与动力线分开布线，避免电磁干扰，必要时增加磁环或屏蔽线。
