同惠TH2821A是一款精密LCR数字电桥，广泛应用于电子制造、科研实验室等领域，在使用过程中，若设备出现故障，需按照规范的维修流程进行排查与处理，以确保维修质量并保障设备精度，以下从常见故障现象、原因分析及维修步骤三个方面展开说明。
开机无显示或显示异常是较为常见的故障，若设备通电后屏幕无任何显示，应首先检查电源输入部分，用万用表测量电源适配器输出电压是否为额定值（通常为12V或24V，具体需参照设备说明书），若电压异常或无输出，可能是适配器损坏，需更换同规格适配器；若电压正常，则检查设备内部电源板上的保险管是否熔断，保险管熔断通常 indicates 电源回路存在短路，需进一步检查整流桥、滤波电容等元件是否击穿，若屏幕显示乱码、缺划或亮度异常，可能是液晶屏驱动电路故障，可测量液晶屏供电电压是否稳定,或尝试更换液晶屏模块进行测试。
测量值偏差过大或无法稳定也是典型故障，当设备测量电阻、电容、电感等参数时，若结果与实际值相差较大，或数值跳动不稳定，需从信号通路和校准两方面排查，先检查测试夹具是否接触良好，夹线是否氧化或松动，必要时用酒精擦拭夹子或更换测试线；再检查被测件是否符合测试条件（如频率、电压等级），避免因测试条件不当导致误差，若夹具和测试条件正常，可能是内部校准参数丢失，需通过校准程序重新校准设备（校准需使用标准件，如标准电阻、电容），若校准后仍偏差大，需检查信号源电路、放大器电路及AD转换电路的关键元件，如晶振、运放、AD芯片等是否工作正常，可用示波器观测信号波形是否稳定、无失真。

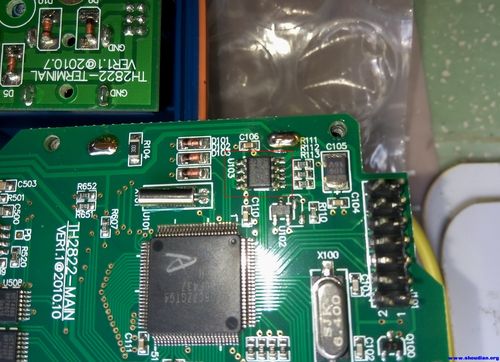

对于无法开机但电源指示灯亮的情况，可能是主控系统故障，需检查主控板上的CPU、存储器等芯片是否虚焊，可用放大镜观察引脚是否有裂纹，或重新焊接芯片；若芯片无明显异常，则需检查晶振是否起振，用示波器测量晶振引脚波形，若无波形则更换晶振；同时检查复位电路是否正常工作,测量复位芯片的复位信号是否在开机时产生有效电平变化。
在维修过程中，需注意静电防护，避免人体静电损坏精密元件；更换元件时需选用同型号、同参数的元件，尤其是电容、晶振等对性能影响较大的元件；维修后需对设备进行全面功能测试，确保各项指标符合出厂标准,以下是维修流程中关键步骤的简要表格：
| 故障现象 | 检查步骤 | 可能原因及处理方法 |
|---|---|---|
| 开机无显示 | 检查电源适配器输出电压 | 适配器损坏，更换同规格适配器 |
| 检查内部保险管是否熔断 | 电源短路，排查短路元件后更换保险管 | |
| 检查液晶屏供电电压 | 驱动电路故障，修复或更换液晶屏模块 | |
| 测量值偏差大 | 检查测试夹具接触情况 | 夹具氧化或松动，清洁或更换测试线 |
| 重新校准设备 | 校准参数丢失，使用标准件校准 | |
| 检查信号源及AD转换电路 | 元件损坏，更换晶振、运放或AD芯片 | |
| 无法开机（灯亮） | 检查主控板芯片是否虚焊 | 重新焊接CPU、存储器等芯片 |
| 测量晶振是否起振 | 晶振损坏，更换同型号晶振 | |
| 检查复位电路信号 | 复位芯片故障，更换复位芯片 |
相关问答FAQs：
-
问：同惠TH2821A校准失败的可能原因及解决方法？
答：校准失败通常由标准件精度不足、测试夹具接触不良或校准程序错误导致，首先确认标准件是否在有效期内且精度符合要求，其次清洁测试夹具确保接触良好，最后按照设备说明书正确操作校准步骤，若仍失败可能是内部校准电路故障,需联系厂家技术支持。 -
问：设备测量时出现“OL”溢出提示是什么原因？
答：“OL”提示表示被测参数超出当前量程范围，可尝试切换至更高量程进行测量；若仍溢出，可能是被测件本身参数过大或损坏，需确认被测件规格；测试频率设置不当也可能导致溢出,可适当调整测试频率后再测量。
