液晶电视驱动板维修视频是维修人员学习驱动板故障诊断与修复的重要资源,通过视频教程可以直观了解驱动板的结构、工作原理、常见故障现象及排查方法，帮助维修人员快速掌握维修技能，以下从驱动板基础知识、维修视频学习要点、实操步骤及注意事项等方面展开详细说明。
液晶电视驱动板基础知识
液晶电视驱动板（又称主板或信号处理板）是电视的核心部件，主要负责接收外部信号（如HDMI、AV、VGA等），进行解码、转换、处理后输出驱动液晶屏的时序控制信号和电压，其主要由电源模块、信号输入接口、解码芯片、微处理器（MCU）、存储器、LVDS/TTL输出接口等组成，常见故障包括不开机、无图像、无声音、图像异常（如花屏、暗屏）、背光不亮等，这些故障往往与驱动板的供电、信号处理、程序运行或输出电路有关。
维修视频学习要点
驱动板结构识别与功能划分

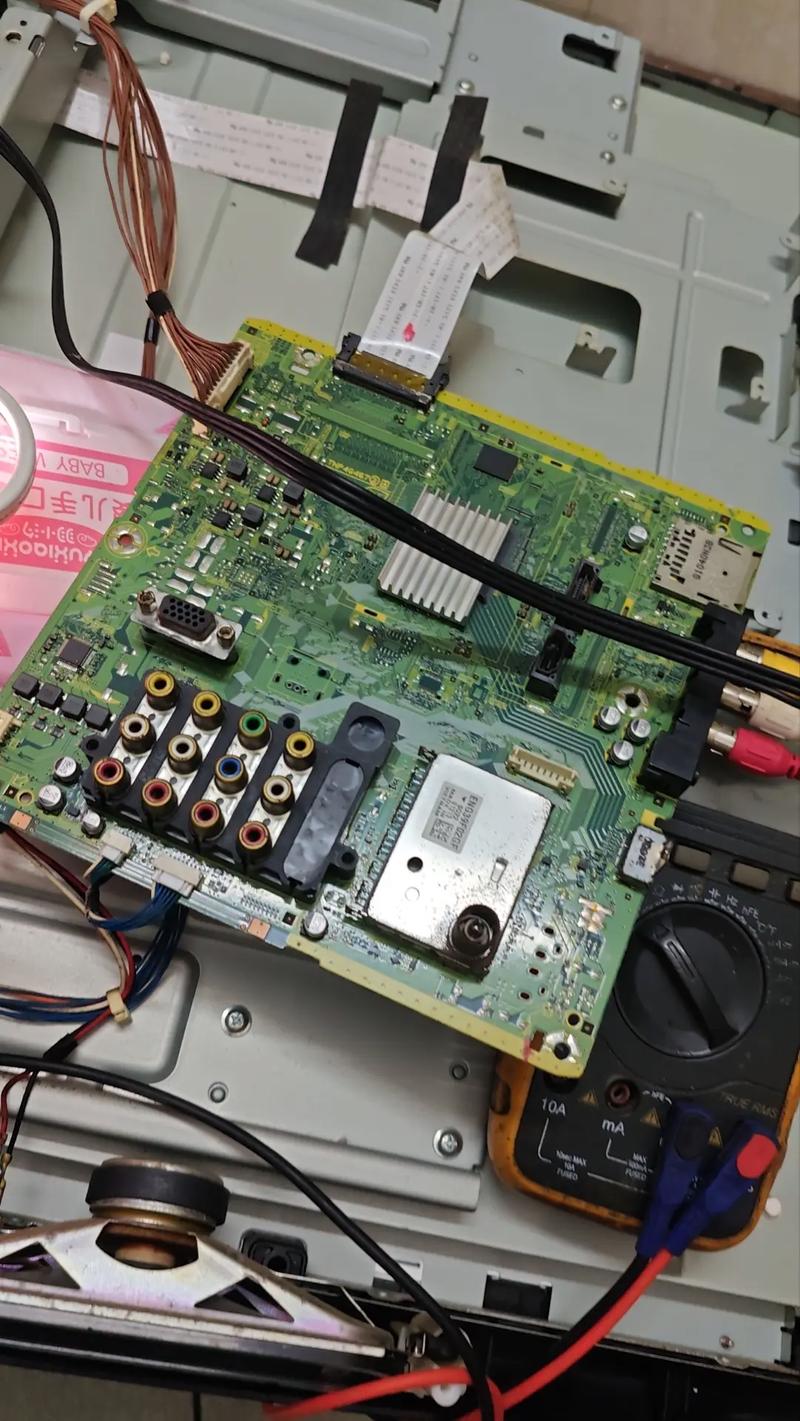

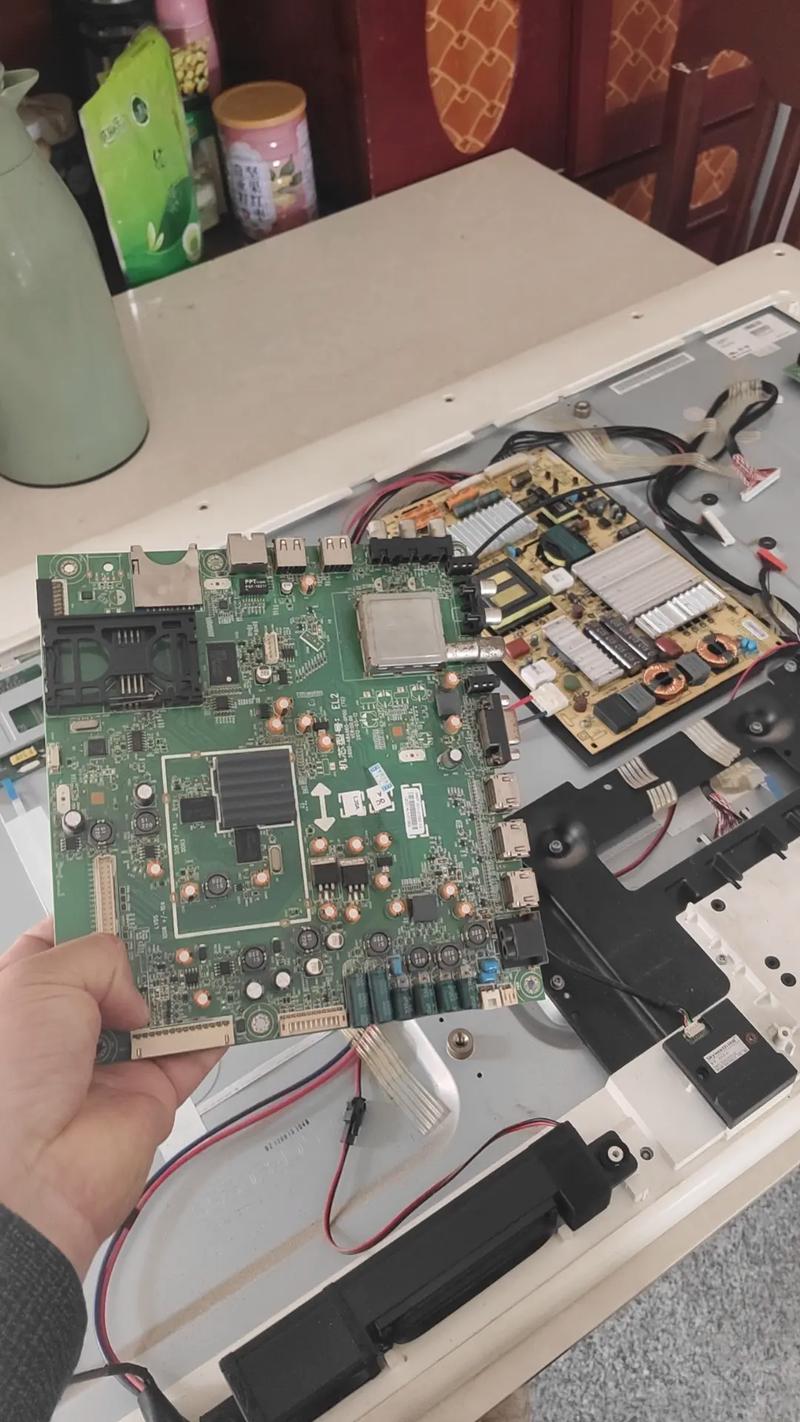

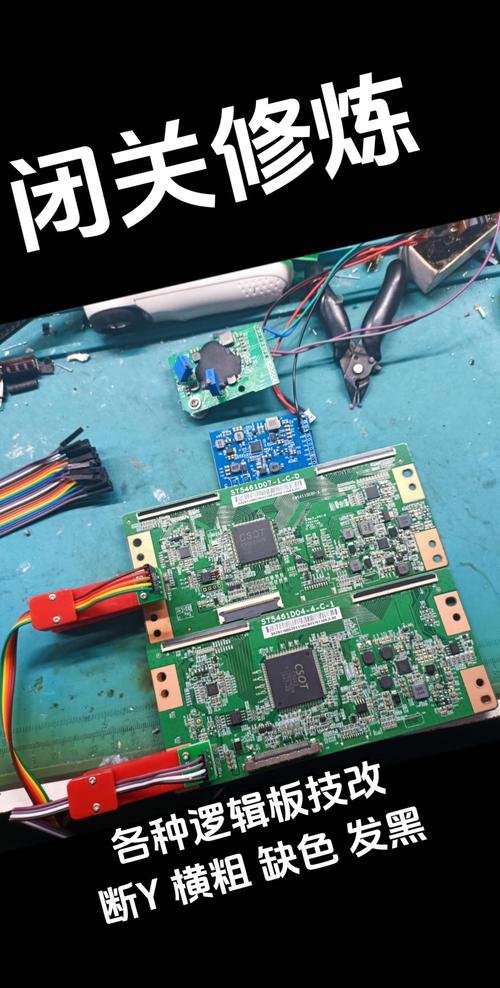

优质维修视频会首先展示驱动板的实物拆解,标注各功能区域：电源部分（保险丝、开关管、稳压器等）、信号输入部分（接口定义及滤波电路）、核心处理芯片（解码芯片、MCU的型号及引脚功能）、输出接口（LVDS/TTL pin定义）等，学习者需重点掌握电源输入（如12V/24V）与各路输出电压（如5V、3.3V、1.8V）的走向，以及信号传输路径（从接口到解码芯片，再到LVDS驱动芯片）。
常见故障现象与对应电路分析
视频通常会按故障类型分类讲解,
- 不开机故障：重点检测电源部分，如保险丝是否熔断、开关管是否击穿、稳压器输出电压是否正常，视频会演示万用表测量电压的方法，以及示波器观察PWM波形的关键点（如开关管G极波形）。
- 无图像/花屏故障：需检查信号输入接口是否松动、解码芯片供电及I2C通信是否正常、LVDS输出信号波形是否完整，视频会对比正常与异常波形（如时钟频率、数据线幅度差异），帮助判断芯片损坏或排线接触问题。
- 背光不亮：部分驱动板集成背光控制电路，需检测背光使能信号（EN）、亮度控制（PWM）电压是否正常，以及升压电路是否工作（如60V背光电压输出）。
工具使用与检测技巧
维修视频会演示专业工具的操作,如：
- 万用表：用于测量电压、电阻、通断，例如测量保险丝阻值判断是否短路，测量稳压器输出电压确认供电是否正常。
- 示波器：观察信号波形，重点包括I2C时钟（SCL）和数据（SDA）波形、LVDS差分信号（CLK+/-、DATA+/-）的幅度与频率，以及复位电路（RESET）的波形。
- 编程器：针对程序故障（如开机白屏、无LOGO），视频会演示使用编程器读取或刷写存储器（如Flash芯片）固件的方法，需注意芯片型号与固件版本匹配。
维修案例实操演示
视频会通过具体案例（如“某品牌电视开机后指示灯亮但屏幕黑屏”）演示完整维修流程：首先询问用户故障现象，初步判断为电源或驱动板问题；断电后测量驱动板输入电压正常，检测5V稳压器无输出，进一步排查发现稳压器击穿，更换同型号芯片后故障排除，过程中会强调安全操作，如断电测量、防止静电击穿芯片等。
实操步骤与注意事项
维修前准备
- 安全防护：断开电源后，等待电容放电（尤其是大容量滤波电容），避免触电；佩戴防静电手环，防止静电损坏CMOS芯片。
- 资料收集：准备驱动板原理图、点位图（芯片引脚定义），可通过视频提供的型号在网上搜索相关资料。
故障排查流程
- 外观检查：观察驱动板是否有明显烧焦、元件鼓包、虚焊或腐蚀痕迹，重点检查电源部分（保险丝、开关管）和接口（排针是否氧化）。
- 供电检测：通电后测量输入电压（如12V）是否正常，再逐级检测各路输出电压（5V、3.3V等），若某路电压缺失，排查对应稳压器或供电电路。
- 信号检测：若供电正常但无图像，输入测试信号（如HDP信号源），用示波器追踪信号路径，从接口到解码芯片，再到LVDS输出，对比正常波形定位故障点。
- 元件替换：对可疑元件（如电容、电阻、芯片）进行代换，例如更换虚焊的存储器芯片、损坏的LVDS驱动芯片，需注意元件参数一致。
常见易损元件
| 元件类型 | 常见故障现象 | 检测方法 |
|---|---|---|
| 保险丝 | 熔断，导致整机无供电 | 万用表测电阻，通则正常，断则开路 |
| 稳压器（如LM2596） | 输出电压偏低或无输出 | 测量输入/输出电压，若输入正常输出异常，则损坏 |
| 电容（滤波/电解） | 鼓包、漏液，导致电源不稳 | 目视检查，或电容表测容量ESR值 |
| 存储器（Flash芯片） | 程序错乱，导致开机无反应 | 编程器读取数据与正常文件对比 |
注意事项
- 避免盲目更换芯片：需先检测供电、外围电路是否正常，避免新芯片再次损坏。
- 焊接技巧：更换贴片元件时，使用恒温焊台，防止温度过高损坏相邻元件；焊接后需清理焊渣，避免短路。
- 软件故障：若硬件检测正常但仍有故障（如开机反复重启），需考虑程序问题，通过编程器重刷固件。
相关问答FAQs
Q1：液晶电视驱动板维修时，如何判断是驱动板故障还是其他部件问题？
A：可通过“排除法”判断：首先检查电源板输出电压是否正常（如12V/24V供电），若供电正常但驱动板无输出，再检测驱动板信号输入接口是否有信号（用示波器测HDMI同步信号），若输入信号正常但无LVDS输出，则基本确定驱动板故障，若屏幕出现竖线、花屏等规律性异常，多为驱动板输出电路或LVDS接口问题；若完全黑屏但背光亮，则可能是驱动板未输出屏驱动信号。
Q2：维修驱动板时，更换芯片后仍无法正常工作，可能的原因有哪些？
A：常见原因包括：① 芯片型号或参数不匹配，例如用不同品牌或封装的芯片替换未注意引脚定义；② 焊接问题，如虚焊、短路（焊锡粘连相邻引脚），需用放大镜检查焊点，或重新焊接；③ 外围元件损坏，如稳压器周边的电阻、电容异常，导致新芯片工作电压不稳定；④ 程序问题，若更换的是存储器或CPU芯片，需重新刷写对应固件，否则无法运行，建议更换芯片后，先测量供电、复位、时钟等关键信号是否正常，再逐步排查。
