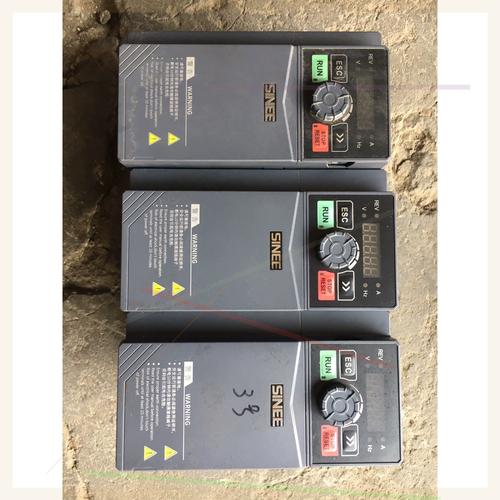

正弦变频器SC故障维修是工业设备维护中常见且关键的技术问题,SC故障通常指变频器内部短路或过流保护触发，若处理不当可能导致设备进一步损坏甚至停机事故，维修过程需结合系统化排查与经验判断，以下从故障原因、诊断流程、维修方法及注意事项等方面展开详细说明。
故障原因分析
SC故障的核心原因是主回路电流超过限值,触发保护机制，具体可分为硬件损坏、参数设置错误及外部干扰三类，硬件方面，IGBT模块击穿是最常见原因，通常由过电压、过电流或散热不良导致；整流桥短路、直流母排电容失效或驱动电路异常也可能引发SC故障，参数设置方面，加速/减速时间过短、转矩补偿值过高或电机参数与变频器不匹配，会导致启动或运行瞬间电流激增，外部因素则包括电机绕组短路、输出线路接地、负载突变或机械卡死等，这些情况会使电机电流超出变频器承受范围。
系统化诊断流程
维修前需断开电源,使用万用表初步检测主回路关键部件，首先测量输入输出端子的三相电阻，正常情况下应平衡且无短路；若阻值异常或接近零，则可能存在IGBT或整流桥损坏，检查直流母排电压，在未通电状态下，电容两端电压应自然放电至零，若仍有电压需先放电再检测，避免损坏仪器，通电后，可通过变频器操作面板读取故障代码，结合历史记录判断故障发生时的运行状态（如启动、加速或匀速阶段），若面板无法显示，需使用示波器检测驱动电路的IGBT触发信号，观察波形是否正常，有无缺相或过冲现象。
维修方法与步骤
-
硬件故障处理：

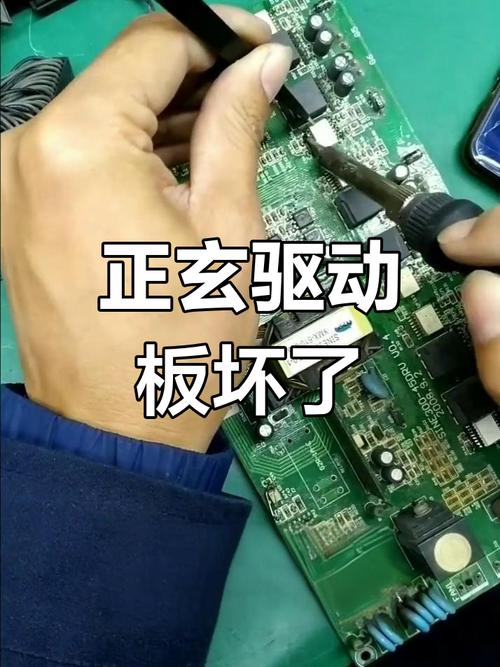

- 若确认IGBT模块损坏,需更换同型号模块，更换前应检查驱动电路是否正常，用万用表测量各驱动脚与地之间的电阻，排除因驱动电路故障导致IGBT二次损坏的可能。
- 整流桥短路时,需更换整流桥并检测压敏电阻是否失效，防止雷击或电网波动导致再次损坏。
- 电容失效表现为鼓包、漏液或容量下降，需使用电容表测量容值，更换时应注意耐压值与原参数一致。
-
参数优化与调整：
（图片来源网络，侵删）- 检查电机参数设置,确保功率、电压、电流、极数等与实际电机匹配，必要时使用自动调谐功能重新获取参数。
- 适当延长加速/减速时间，降低转矩提升值，避免电流冲击，对于惯性较大的负载，可启用S型曲线加减速功能。
-
外部问题排查：
- 断开电机输出线,空载运行变频器，若不再出现SC故障，则问题可能出在电机或线路，使用绝缘电阻表检测电机绕组对地绝缘电阻，应大于5MΩ，同时检查输出线路是否破损或接地。
- 观察负载运行情况,确保机械部分无卡死、轴承损坏等问题，导致电机堵转而过流。
维修注意事项
- 安全防护：断电后必须等待直流母排电容完全放电（通常需5-10分钟），并在操作前用万用表确认电压为零。
- 散热检查：维修后需清理散热器灰尘，检查风扇是否正常运转，确保IGBT工作温度在合理范围（通常低于80℃）。
- 预防性维护：定期清洁滤网、检查紧固件松动情况，避免因振动导致接线松动引发故障，对于使用年限较长的设备，可提前老化易损件，降低突发故障概率。
相关问答FAQs
Q1：变频器上电后立即显示SC故障，但未启动电机，可能是什么原因？
A：这种情况多为主回路硬件损坏，重点检查整流桥是否短路、IGBT模块是否击穿，以及驱动电路是否存在故障，可用万用表测量输入端子三相电阻，若阻值接近零，则说明整流桥或IGBT损坏，需更换相应元件，同时检查驱动板的光耦或厚膜电路是否异常，避免驱动信号错误导致IGBT误导通。
Q2：变频器在加速过程中出现SC故障，如何解决？
A：加速过SC故障通常因电流上升过快导致，首先检查加速时间设置是否过短，建议适当延长加速时间；其次检查转矩提升参数是否过高，可逐步降低该值观察效果，若故障依旧，需排除电机或机械负载问题，如电机绕组短路、负载卡死等，可通过断开电机空载运行测试判断，检查变频器输出侧是否安装了电抗器，若无，可加装输出电抗器限制电流变化率。
