普通热水器电路维修视频是许多家庭DIY爱好者和维修人员学习的重要资源，通过视频可以直观了解热水器电路的结构、常见故障及维修方法，帮助用户快速排查问题，保障使用安全，以下从电路结构、常见故障、维修步骤及注意事项等方面展开详细说明，并结合表格归纳关键知识点,最后附上相关问答。

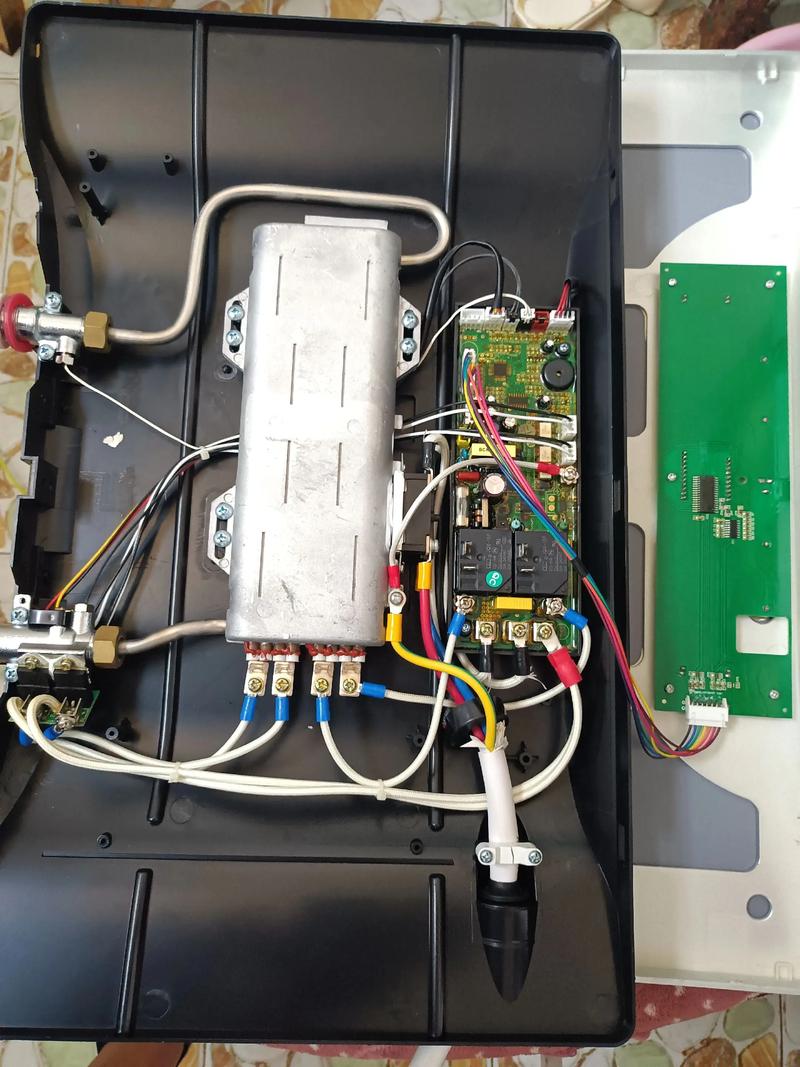

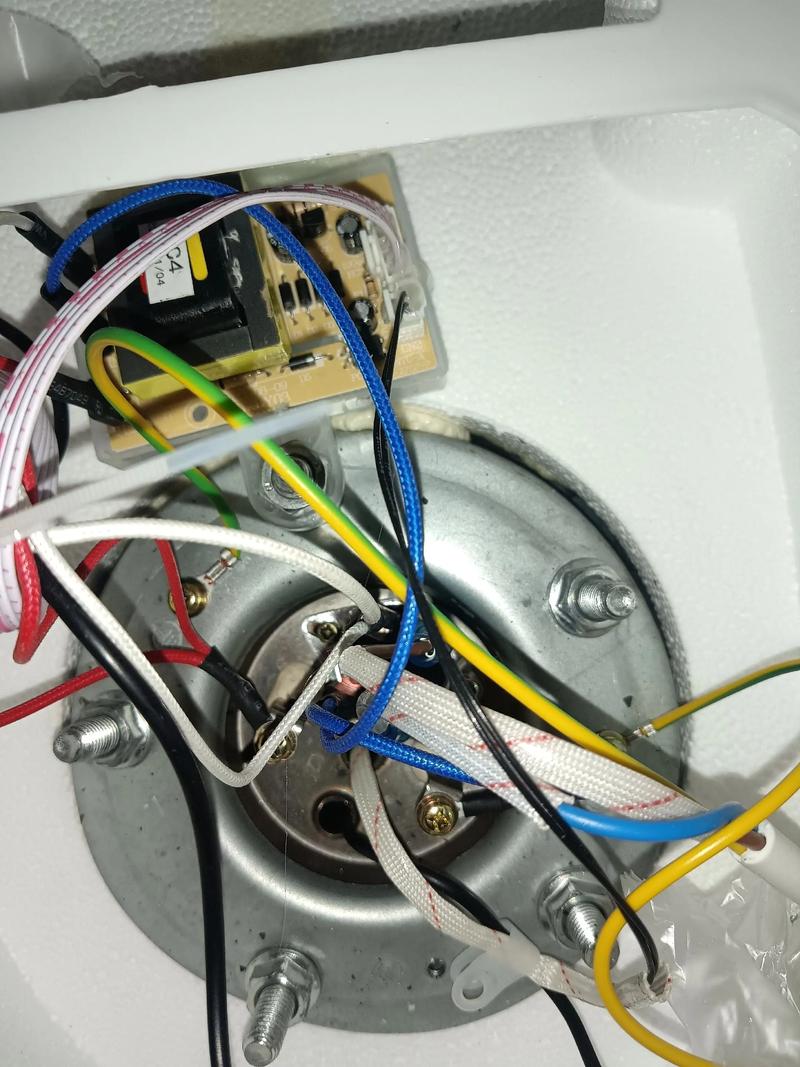

热水器电路主要由电源部分、加热系统、温控系统及保护装置组成，电源部分通常包括电源插头、电源线、保险管等，负责为整机供电；加热系统由加热管、继电器或可控硅组成，实现电能转化为热能；温控系统包括温控器、传感器，用于监测水温并控制加热；保护装置则包含漏电保护器、超温保护器等，防止漏电或干烧事故，这些部件通过导线连接，形成完整的控制回路,任何一个环节出现问题都可能导致热水器无法正常工作。
常见故障及排查方法可参考以下表格：
| 故障现象 | 可能原因 | 排查步骤 |
|---|---|---|
| 不加热 | 电源未接通；2. 加热管损坏；3. 温控器故障；4. 继电器/可控硅失效 | 检查电源插头、插座是否正常；2. 用万用表测量加热管阻值，无穷大则需更换；3. 短接温控器两端，若加热则温控器损坏；4. 测量继电器线圈阻值或可控硅触发端是否正常 |
| 漏电 | 加热管绝缘损坏；2. 线路老化破损；3. 漏电保护器失效 | 断电后用兆欧表测量加热管对地绝缘电阻；2. 检查电源线、连接线是否有破损；3. 按下漏电保护器测试按钮，若不动作则需更换 |
| 水温不达标/持续加热 | 温控器设定温度过高；2. 温控器触点粘连；3. 传感器故障 | 检查温控器旋钮是否误调；2. 断电后测量温控器通断状态，常通则需更换；3. 检测传感器阻值是否随温度变化正常 |
维修步骤需严格遵循安全规范：首先必须切断电源，使用验电笔确认无电后操作；其次准备好工具，如万用表、螺丝刀、绝缘胶带等；然后通过观察、测量法逐步排查故障点，例如测量电压、阻值判断线路通断及元件好坏；找到故障后，更换同型号元件，注意接线牢固，避免短路；维修完成后需通电测试，观察加热、温控功能是否正常,同时检查漏电保护是否灵敏。
维修过程中需特别注意：禁止带电操作，防止触电事故；加热管更换时需确保密封良好，避免漏水导致短路；温控器、传感器等精密元件需避免磕碰，安装时注意位置正确；若涉及复杂电路或无法确定故障，建议联系专业售后人员,切勿强行拆解。
相关问答FAQs：
-
问：热水器维修时必须断电吗？有没有快速判断电源是否断电的方法？
答：必须断电！维修前应拔掉电源插头，并用万用表交流电压档测量电源线火线、零线确认无电压，快速判断方法：使用验电笔测试插孔，若氖管不亮且万用表显示0V,方可确认断电成功。 -
问：加热管阻值多少算正常？如何判断是否需要更换？
答：普通热水器加热管阻值通常在20-50Ω之间（具体参考型号标注），若用万用表测量阻值为无穷大（开路）或接近0Ω（短路），均需更换，若加热管表面有变形、破损或锈蚀，即使阻值正常也应更换,以防安全隐患。
