电流检测电路是电子系统中至关重要的组成部分,它负责实时监测电流大小，为过流保护、电源管理、电机控制等功能提供关键数据，由于元器件老化、设计缺陷、环境因素或操作不当等原因，电流检测电路可能会出现故障，维修电流检测电路需要遵循系统性的方法，从故障现象入手，逐步排查，最终定位并解决问题，本文将详细介绍电流检测电路的维修步骤、常见故障点及解决方法，并提供实用的维修技巧。
维修电流检测电路的第一步是充分了解电路的工作原理和结构,在动手维修前，应仔细阅读电路图，明确电路的类型（如高侧检测、低侧检测）、核心元件（如采样电阻、运算放大器、比较器、电流传感器IC等）及其参数，收集故障现象信息，例如电路完全无输出、输出信号异常（偏移、增益误差、噪声大）、响应速度慢等，这些信息是后续故障定位的重要线索，对于复杂的电路，可以将其划分为几个功能模块，如采样模块、放大模块、滤波模块、输出模块等，逐一分析各模块的功能和信号流向，这有助于缩小故障排查范围。

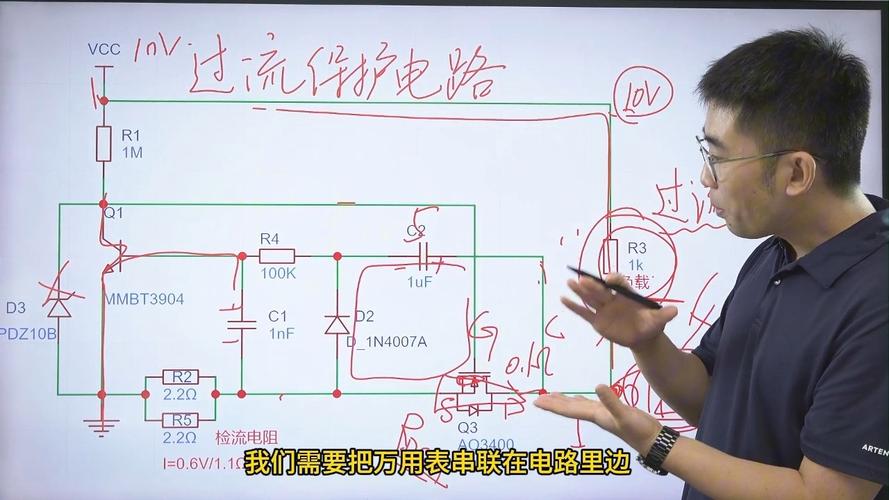

进行外观检查和初步测量,断开电路电源，仔细观察电路板是否有明显的物理损坏，如元器件烧焦、炸裂、引脚虚焊、铜箔断裂、电容鼓包等，使用万用表测量电源输入端是否有短路或开路现象，检查关键电源电压是否正常，对于使用采样电阻的电路，需检查电阻是否变值或烧毁，其阻值精度和功率是否符合要求，采样电阻是电流检测的“眼睛”，其微小变化都会导致检测结果严重失真，因此应优先排查，外观检查和初步测量往往能快速发现一些明显的故障点，节省后续排查时间。
如果外观检查未发现明显问题,则需要通电进行动态测试，需格外注意安全，使用隔离变压器或限流装置，避免因操作失误造成电路进一步损坏，根据电路设计，在输入端施加一个已知的、可变的电流信号（例如使用可编程直流电源或电子负载），同时用示波器或高精度万用表监测电路的输出信号，通过对比输出信号与预期值，可以判断故障所在的模块，若输入电流变化而输出无反应，可能是采样电阻开路或放大器损坏；若输出信号存在严重偏移，可能是放大器失调电压过大或存在直流偏置问题；若输出信号噪声大，可能是滤波不良或电源干扰所致。

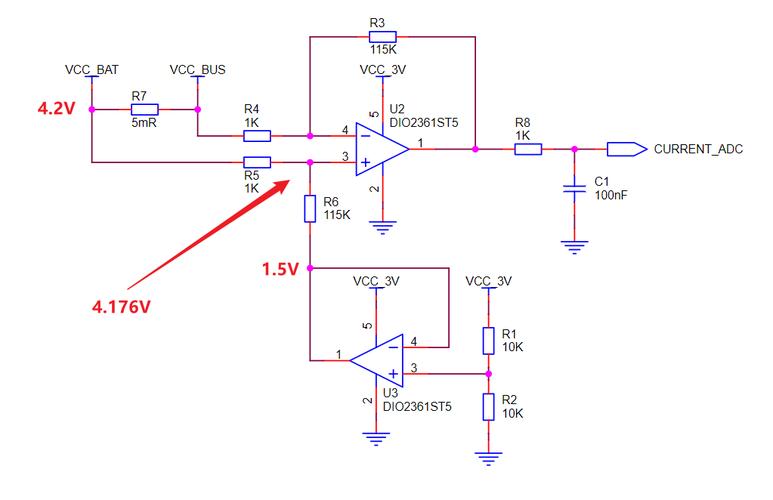

在动态测试的基础上,应重点检查几个关键环节，首先是采样环节，对于分流电阻方案，用万用表四线法精确测量其阻值，排除引线电阻和接触电阻的影响；对于霍尔电流传感器或磁通门传感器，需检查其供电是否正常，原边导线是否穿过传感器中心，以及传感器是否受到外部磁场干扰，其次是放大环节，运算放大器是电流检测电路的核心，需检查其供电电压、共模输入范围是否满足要求，反馈网络电阻的阻值是否准确，是否存在虚焊，可以通过测量放大器各引脚电压来判断其是否工作在线性区，对于带有比较器的电路，需检查其参考电压是否稳定，比较阈值是否设置正确，最后是滤波环节，检查滤波电容的容值是否正确，是否失效（ESR增大），这会影响信号的稳定性和响应速度。
在排查过程中,善用工具和仪器至关重要，万用表用于测量电阻、电压、通断等基本参数；示波器是观察信号波形、幅度、频率、噪声的利器，能够直观地反映信号质量；逻辑分析仪可用于检测数字信号或通信协议（如I2C、SPI）是否正常；信号发生器则可用于注入测试信号，验证电路的频率响应和动态性能，对于精密的电流检测电路，可能还需要使用高精度电流源和标准电阻来校准整个测量通道，在测量时，应注意减小测量误差，例如使用差分探头测量浮动信号，避免接地环路干扰。
如果以上步骤仍未定位故障,可能需要考虑一些隐蔽的问题，PCB板上的漏电流或绝缘不良可能导致测量误差；元器件的参数漂移，特别是运算放大器的失调电压和偏置电流随温度变化，会影响低温漂应用中的精度；电路布局不合理，如模拟地与数字地未分开，或敏感信号线与高频线平行走线，会引入干扰，对于这些问题，可能需要重新设计PCB布局或增加屏蔽措施，软件算法问题也不容忽视，对于数字化的电流检测系统，需检查ADC采样率、滤波算法、校准参数等是否正确。
在找到故障元件后,进行更换和修复，更换元件时，应确保新元件的型号、参数（如精度、耐压、功率、温度系数）与原元件一致或更高，对于表面贴装元件，使用合适的焊接工具和技巧，避免虚焊或损坏焊盘，修复完成后，需对电路进行全面的功能测试和性能验证，确保其恢复正常工作，并满足设计指标，对于修复后的电路，最好记录下故障现象、排查过程和解决方法，形成维修档案，为后续类似故障的快速处理提供参考。
维修电流检测电路是一个需要耐心和系统方法的过程,从理解原理、收集现象入手，通过外观检查、初步测量、动态测试等步骤，逐步缩小故障范围，最后借助专业仪器精确定位故障点并进行修复，在整个过程中，安全第一，细致入微，并注重理论与实践的结合，才能高效地解决电流检测电路的各种故障问题。
相关问答FAQs：
问题1：电流检测电路输出信号噪声过大，应如何排查和解决？ 解答：输出信号噪声过大通常与干扰、滤波不足或元件自身性能有关，检查电源是否纯净，可在电源端并联一个0.1μF的陶瓷电容和一个10μF的电解电容进行滤波，检查采样电阻的引线是否过长，应尽量缩短并使用双绞线或同轴电缆以减小磁场干扰，对于运算放大器，可在其输入端或反馈网络中增加低通滤波环节，如RC滤波电路，以滤除高频噪声，检查PCB布局，确保模拟信号线远离高频数字线，并合理设置地线，避免地环路，如果噪声源于运算放大器本身，可考虑更换低温漂、低噪声的运放型号。
