汽车CAN总线技术是一种广泛应用于现代汽车内部的通信协议，它如同汽车的“神经网络”，负责连接车内各个电子控制单元（ECU），实现数据的高效、可靠传输，随着汽车电子化、智能化程度的不断提高，CAN总线技术在提升汽车性能、增强安全性、优化燃油经济性以及改善驾乘体验等方面发挥着至关重要的作用。

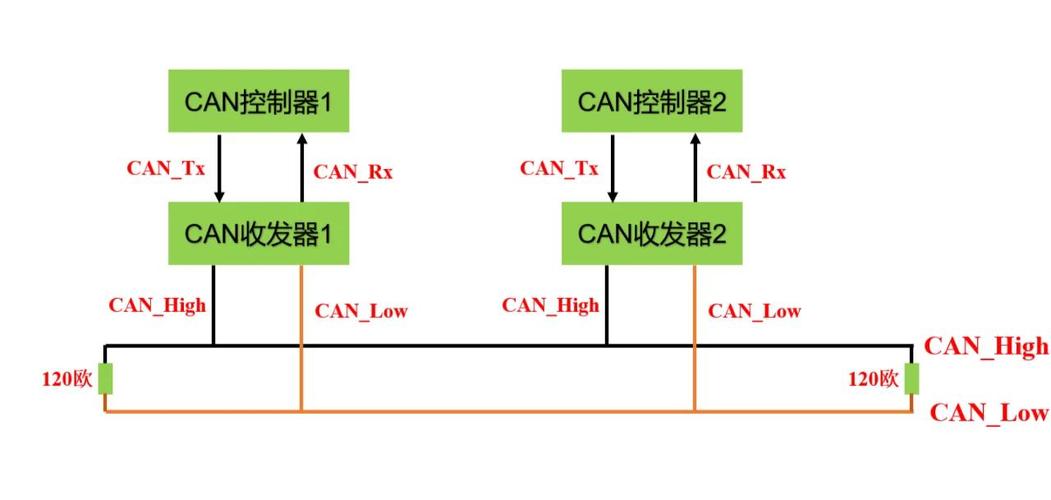

CAN（Controller Area Network，控制器局域网）总线最初由德国博世公司于20世纪80年代为汽车应用而开发，其设计初衷是为了替代汽车中繁杂的点对点 wiring harness（线束），减少线束数量，降低整车重量和成本，相较于传统的通信方式，CAN总线采用多主站结构，即网络中的任何一个节点（ECU）都可以在需要时主动向网络发送数据，而无需主节点的控制，这种分布式控制机制大大提高了系统的灵活性和可靠性，CAN总线采用串行通信方式，传输速率通常在10Kbps至1Mbps之间，具体速率取决于总线长度，速率越高，传输距离越短，其传输介质多为双绞线，具有良好的抗电磁干扰能力,能够适应汽车复杂恶劣的电磁环境。
CAN总线技术的核心优势在于其卓越的通信可靠性和实时性，在数据传输过程中，CAN总线采用了多种错误检测和机制，如循环冗余校验（CRC）、位填充、错误界定和错误重发等，确保数据的准确无误，当某个节点发生错误时，它会自动退出总线，不影响其他节点的正常通信，从而保证了系统的稳定性，CAN总线具有非破坏性的总线仲裁机制，通过CSMA/CD（载波监听多路访问/冲突检测）与位仲裁相结合的方式，当多个节点同时发送数据时，优先级高的数据能够不受干扰地继续传输，优先级低的节点则自动停止发送，这确保了重要信息（如刹车信号、发动机转速等）能够得到及时传输,满足了汽车控制系统对实时性的严格要求。

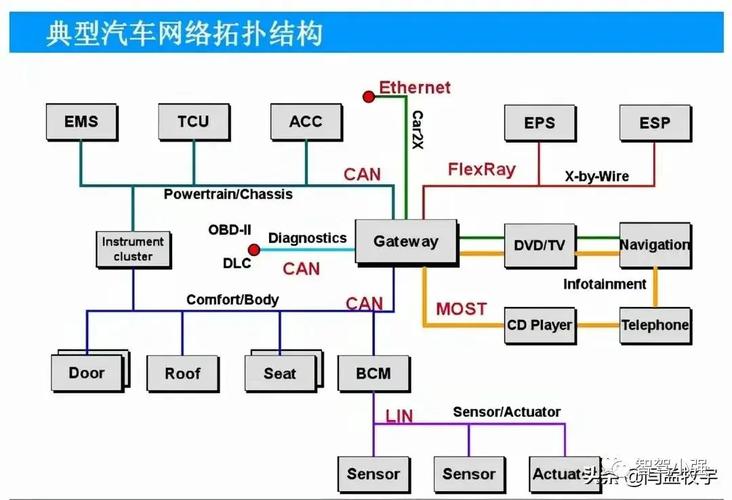

在汽车中，CAN总线通常分为高速CAN（HS-CAN）和低速CAN（LS-CAN）两种类型，以满足不同控制系统的需求，高速CAN主要用于动力传动系统，如发动机控制单元（ECU）、变速箱控制单元（TCU）、防抱死制动系统（ABS）等，其传输速率一般为500Kbps，要求实时性高，数据传输时间精确，低速CAN则主要用于车身控制系统，如车窗控制、座椅调节、灯光控制、空调控制等，其传输速率通常为100Kbps或更低，对实时性要求相对较低，但更注重成本和抗干扰能力，部分高端车型还会引入LIN（Local Interconnect Network）总线作为CAN总线的补充，用于对成本敏感、速率要求不高的子系统，如车门模块、雨刮器等，形成CAN-LIN的混合网络架构,进一步优化成本和性能。
CAN总线的数据帧格式是其通信的关键，标准CAN帧（2.0A）包含11位的标识符（ID），而扩展CAN帧（2.0B）则包含29位的标识符，标识符不仅用于标识数据的内容，还决定了数据帧的优先级，数值越小，优先级越高，数据帧主要由帧起始、仲裁场、控制场、数据场、CRC校验场、应答场和帧结束等部分组成，仲裁场通过标识符进行总线仲裁，控制场指明数据字节数（0-8字节），数据场承载实际传输的数据，CRC校验场用于错误检测，应答场则用于接收节点向发送节点确认正确接收,这种结构化的设计保证了数据传输的有序和可靠。
随着汽车向着电动化、网联化、智能化和共享化“四化”方向发展，CAN总线技术也面临着新的挑战和机遇，汽车ECU数量的急剧增加导致CAN总线负载率上升，可能影响实时性；高级驾驶辅助系统（ADAS）、自动驾驶、车联网（V2X）等新兴应用对总线带宽和传输速率提出了更高要求，为应对这些挑战，CAN FD（Flexible Data Rate）技术应运而生，CAN FD在保留传统CAN总线基本特性的基础上，大幅提高了数据传输速率（最高可达5Mbps）和有效数据载荷（可达64字节），同时支持更高效的CRC校验，满足了大数据量、高实时性通信的需求，被认为是当前及未来一段时间内汽车内部通信的重要技术路径，以太网技术也开始逐步应用于汽车领域，特别是在信息娱乐系统、高级驾驶辅助系统等需要极高带宽的场景，与CAN总线形成互补，共同构建更加高效、智能的汽车网络架构。
汽车CAN总线技术是现代汽车电子技术的基石，它通过高效、可靠的数据通信，将车内各个独立的电子系统有机地联系在一起，实现了整车功能的协同工作，从最初的动力传动控制到如今的车身舒适、安全辅助乃至智能网联，CAN总线技术及其演进版本（如CAN FD）持续推动着汽车技术的创新和进步，为汽车的高性能、高安全性和智能化提供了坚实的技术支撑。
相关问答FAQs：
-
问：CAN总线与传统的汽车线束相比，有哪些主要优势？ 答：CAN总线相比传统线束的优势主要体现在以下几个方面：显著减少线束数量和重量，传统线束中各ECU之间需要大量独立导线，而CAN总线通过共享总线进行通信，极大简化了布线，降低了整车重量和成本；提高可靠性和可维护性，减少了线束接头和连接点，降低了因接触不良、线路老化等导致的故障风险，且故障诊断更加方便；增强系统灵活性和扩展性，新增ECU只需接入总线即可，无需改变原有线束布局，便于车型的升级和改款；实现信息共享和功能集成，多个ECU可以共享同一数据源（如车速、发动机转速），避免了重复传感器布置,实现了更复杂的控制功能。
（图片来源网络，侵删） -
问：什么是CAN FD？它相比传统CAN总线有哪些改进？ 答：CAN FD（Controller Area Network Flexible Data Rate）是一种改进型的CAN总线协议，旨在解决传统CAN总线在数据传输速率和有效载荷方面的局限性，其主要改进包括：更高的数据传输速率，在仲裁场后（数据场）可采用更高的比特率（如1Mbps至5Mbps），而传统CAN总线速率固定；更大的有效数据载荷，数据场长度从传统的8字节增加到最多64字节，适合传输大量数据，如传感器标定、软件更新等；更高效的CRC校验，数据场采用更长的CRC校验码，提高了错误检测能力，同时仲裁场仍保持传统CAN的CRC格式以保证兼容性；支持更灵活的配置，允许不同数据帧采用不同的速率和载荷，进一步优化通信效率，这些改进使得CAN FD能够更好地满足现代汽车中日益增长的高带宽、大数据量通信需求。
