eda技术作为现代电子设计的核心工具，已从早期的简单绘图演变为涵盖设计、仿真、验证、测试全流程的综合性解决方案，其核心在于通过计算机辅助手段实现电子系统的高效设计、优化与验证，大幅缩短产品开发周期，降低设计成本，提升芯片与系统性能，当前主流的eda技术体系可分为设计输入、逻辑综合、仿真验证、物理设计、测试等关键环节，每个环节均有专业软件支撑，形成完整的设计工具链，在数字集成电路设计领域，设计输入阶段常用硬件描述语言（如vhdl、verilog）进行逻辑描述，借助vivado、quartus prime等工具完成代码编写与图形化设计输入；逻辑综合环节利用synplify pro、precision rtl synthesis等工具将hdl代码转换为门级网表，通过时序约束与面积优化实现逻辑与物理的初步映射；仿真验证则分为功能仿真（验证逻辑正确性）与时序仿真（验证时序满足性），modelsim、xcelium等仿真器通过激励生成与波形分析确保设计符合预期，随着设计复杂度提升，形式验证工具如formal pro凭借数学方法验证等价性，成为仿真验证的重要补充，物理设计环节包括布局布线（如innovus、ic compiler）、版图设计（如calibre、design）、寄生参数提取等，通过多目标优化（时序、功耗、面积）实现逻辑到物理实现的转化，其中7nm及以下先进工艺节点需借助computational lithography等技术解决光刻工艺挑战，在模拟与混合信号设计领域，eda技术更强调精度与定制化，cadence virtuoso、synopsys custom compiler等工具提供全定制设计环境，支持晶体管级电路设计与参数优化，hspice、spectre等仿真器通过精细化模型（如bsim、hicum）确保仿真精度，而ams仿真器（如ams designer）则能协同验证数字与模拟模块的交互行为，系统级设计层面，matlab/simulink、systemc等工具支持高层次建模与架构探索，通过快速原型验证系统功能，大幅提升设计效率，随着人工智能、物联网、5g等新兴领域的发展，eda技术正向智能化、云端化、协同化方向演进，机器学习算法被用于时序优化、功耗预测，cloud-based eda平台（如cadence cloud engine）实现弹性算力分配，而跨企业协同设计平台则通过标准化接口（如si2）打破设计孤岛，当前，eda技术的核心挑战在于应对先进工艺带来的设计规则复杂度提升、多物理场耦合效应增强以及设计成本指数级增长，这要求工具在算法创新（如人工智能驱动的设计优化）、多学科协同（如电、热、力学耦合仿真）以及开源生态建设（如谷歌openROAD）等方面持续突破，eda技术将进一步融合人工智能与大数据，实现从“辅助设计”到“智能设计”的跨越，同时通过模块化、参数化设计方法降低先进工艺的使用门槛,推动电子设计产业的创新发展。

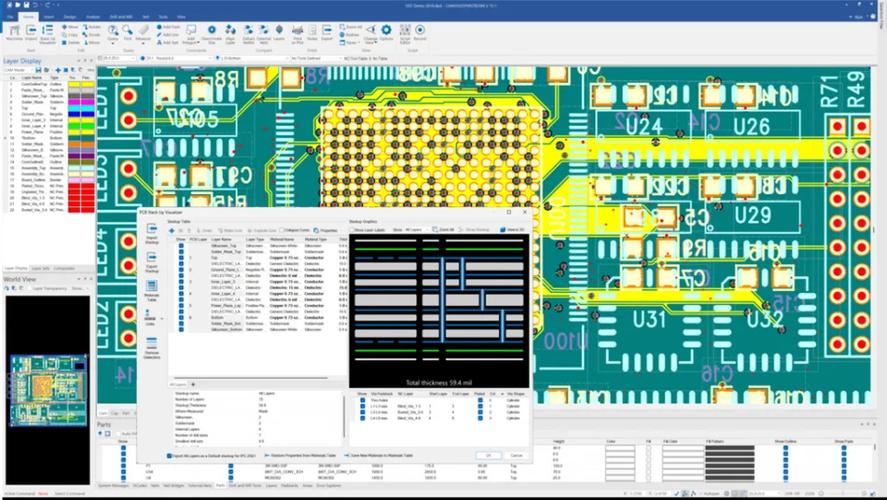

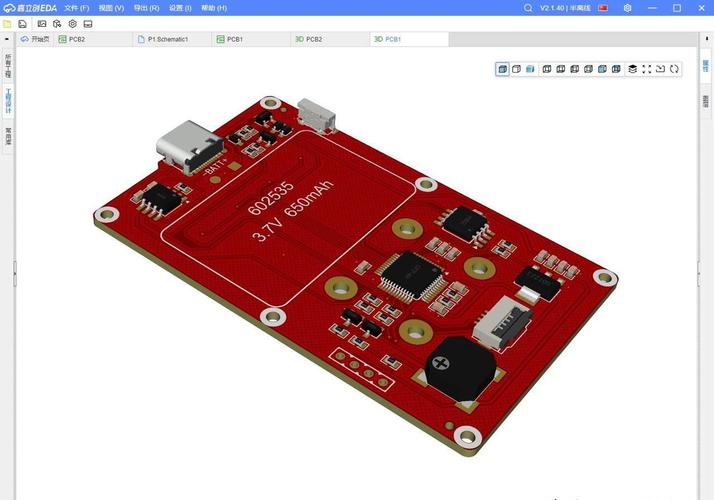

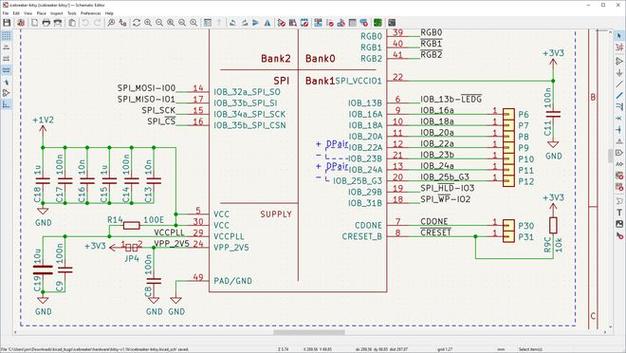

使用软件方面，不同设计阶段与领域均有专业工具支撑，形成完整的eda工具链，在数字前端设计领域，xilinx vivado与intel quartus prime是主流fpga设计套件，支持hdl代码编写、逻辑综合、时序分析与实现；asic设计则更多依赖synopsys design compiler（逻辑综合）、prime time（静态时序分析）与verdi（调试工具），仿真环节，modelsim（原mentor graphics）以其强大的波形调试能力被广泛使用，xcelium（cadence）则凭借多语言支持与并行仿真技术提升效率，而系统级仿真工具如systemc-oss配合tlm（transaction level modeling）实现快速架构验证，物理设计工具中，synopsys ic compiler与cadence innovus分别代表两种主流布局布线解决方案，支持时序驱动的多目标优化；mentor graphics的calibre则是物理验证（设计规则检查drc、版图原理图对比lvs）的行业标准工具，其calibre rve平台提供高效的错误定位与修复建议，模拟与混合信号设计领域，cadence virtuoso平台凭借其全定制设计环境与高精度模型库占据主导地位，支持从晶体管级电路设计到版图生成的全流程；synopsys custom compiler则通过参数化单元库与自动化优化提升设计效率；仿真工具方面，hspice（synopsys）以精度著称，spectre（cadence）则适合大规模电路仿真，ams designer支持数字-混合信号协同仿真，系统级设计与验证工具中，matlab/simulink是算法与系统建模的首选，配合hdl coder实现设计到硬件的自动转化；python凭借其丰富的科学计算库（如numpy、scipy）也被越来越多地用于eda脚本开发与流程自动化，开源eda工具正在快速发展，如magic（版图设计）、ngspice（电路仿真）、openROAD（布局布线）等，为高校与中小企业提供了低成本的设计选择，值得注意的是，不同厂商的eda工具往往形成“工具链锁定”，如cadence的digital design suite、synopsys的digital design compiler系列，用户需根据设计需求（如工艺节点、设计规模、预算）选择合适的工具组合，并通过标准化接口（如lef、def、gdsii）实现工具间的数据交互，随着云端eda平台的兴起，如cadence cloud engine、synopsys cloud，用户可通过浏览器访问高性能计算资源，实现设计任务的弹性部署与协作,进一步降低硬件成本与设计门槛。
相关问答FAQs：
-
问：eda技术与cad技术有何区别？
答：eda（electronic design automation）技术专注于电子系统（如集成电路、pcb）的设计与验证，涵盖逻辑综合、仿真、物理实现等全流程，支持从系统级到晶体管级的精细化设计；而cad（computer-aided design）技术是更广义的概念，涵盖机械、建筑、电子等多个领域，在电子领域仅作为eda的子集，主要用于图形化设计与绘图，eda工具如design compiler可实现逻辑到门级的自动转换，而cad工具如autocad仅用于绘制电路原理图或版图草图,不具备自动优化与验证能力。 -
问：为什么先进工艺节点（如5nm及以下）对eda技术提出更高要求？
答：先进工艺节点下，晶体管尺寸接近物理极限，导致设计规则复杂度呈指数级增长（如多重曝光技术、复杂版图约束）；互连延迟成为影响时序的关键因素，需借助三维寄生参数提取与电热协同仿真工具解决；工艺偏差（如随机掺杂起伏）加剧了性能波动，要求eda工具具备更强的鲁棒性优化能力（如统计静态时序分析），这些挑战使得传统eda工具难以满足设计需求，需通过人工智能算法、机器学习模型与多物理场仿真技术实现突破，例如利用深度学习预测布局布线结果,或通过云计算平台加速大规模仿真任务。
