直流与交流去耦合技术在电子电路设计中扮演着至关重要的角色,其核心目的是分离信号中的直流分量和交流分量，确保电路各部分能够独立、稳定地工作，直流去耦合主要关注阻断直流路径，允许交流信号通过；而交流去耦合则侧重于滤除交流干扰，保留直流分量，这两种技术相辅相成，共同保障了电路的性能和可靠性。

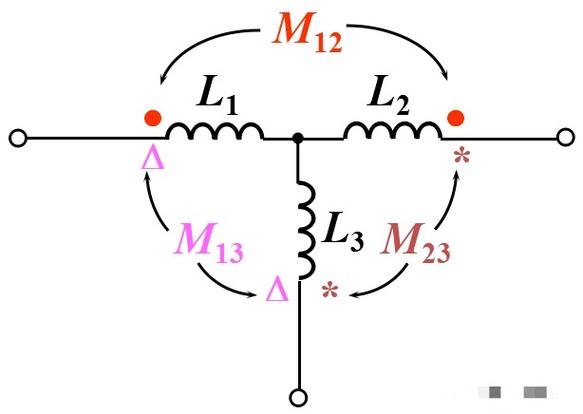

直流去耦合技术的基本原理是通过在电路中插入具有特定阻抗特性的元件,实现对直流电流的阻断或对交流信号的旁路，常见的直流去耦合元件包括隔直电容、扼流圈和变压器等，隔直电容是应用最广泛的方式之一，其利用电容“通交隔直”的特性，将前级电路的直流偏置与后级电路隔离，同时允许交流信号顺利传递，在放大器电路中，输入端和输出端通常会串联隔直电容，以防止前后级的直流工作点相互影响，避免静态工作点偏移导致的失真，扼流圈则主要利用电感“通直阻交”的特性，为直流电流提供低阻抗路径，同时抑制交流信号的干扰，常用于电源滤波和射频电路的匹配网络，变压器则通过磁耦合实现电路的电气隔离，既能传递交流信号，又能阻断直流电流，在需要隔离的场合（如音频设备、电源适配器）中不可或缺。

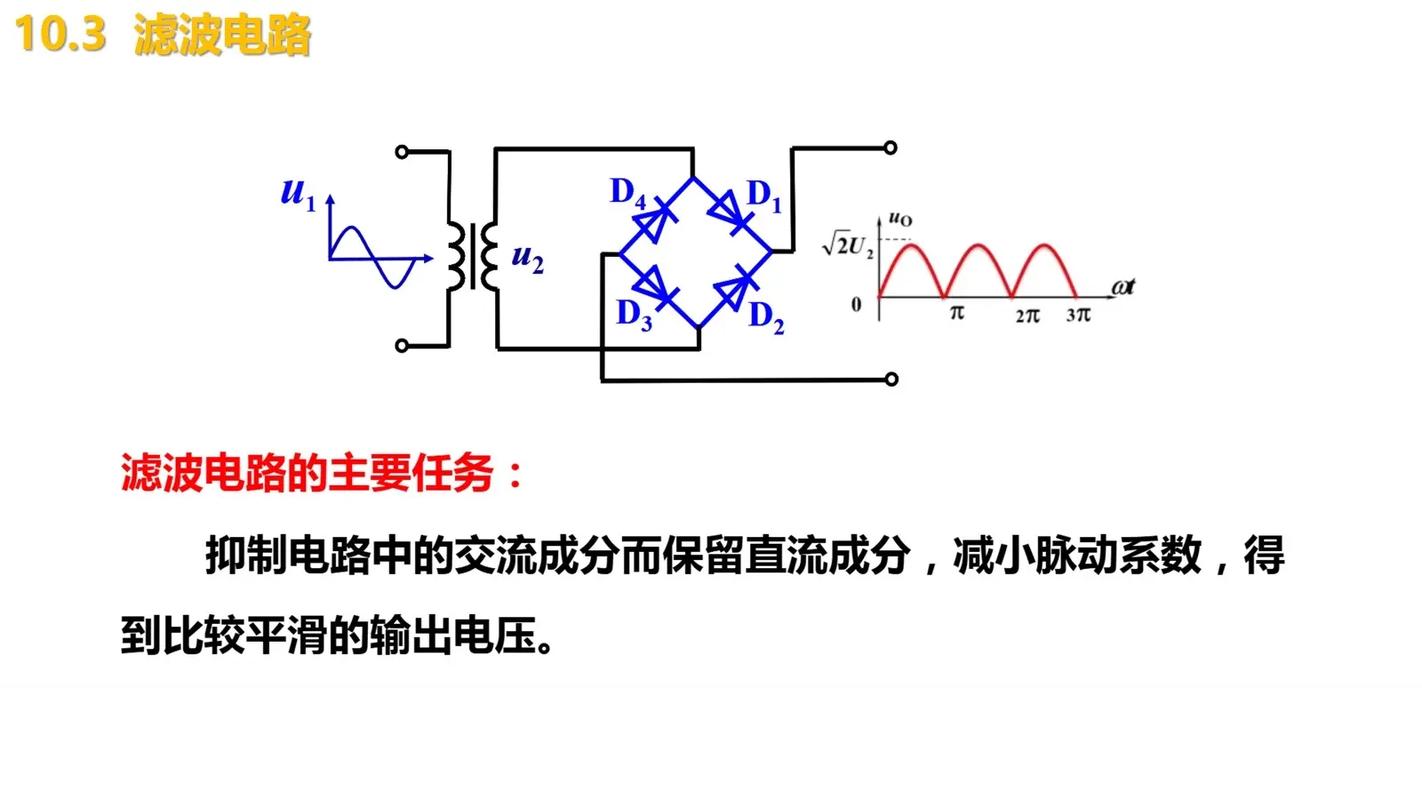

交流去耦合技术主要用于消除电路中的交流噪声、干扰信号或不需要的交流成分，确保直流电源的纯净度或直流信号的稳定性，其核心元件通常是滤波电容、LC滤波网络或有源滤波电路，在电源电路中，为了滤除整流后残留的纹波电压或负载突变引起的噪声，会在电源输出端并联大容量的电解电容（低频滤波）和陶瓷电容（高频滤波），形成π型或T型滤波网络，在高速数字电路中，由于开关噪声和地弹效应的影响，需要在芯片电源引脚附近放置去耦电容（也称为旁路电容），为芯片提供瞬态电流，同时旁路高频噪声到地，防止噪声通过电源线耦合到其他部分，交流去耦合的设计需要考虑滤波器的截止频率、品质因数、插入损耗等参数，以确保在目标频段内具有良好的滤波效果。

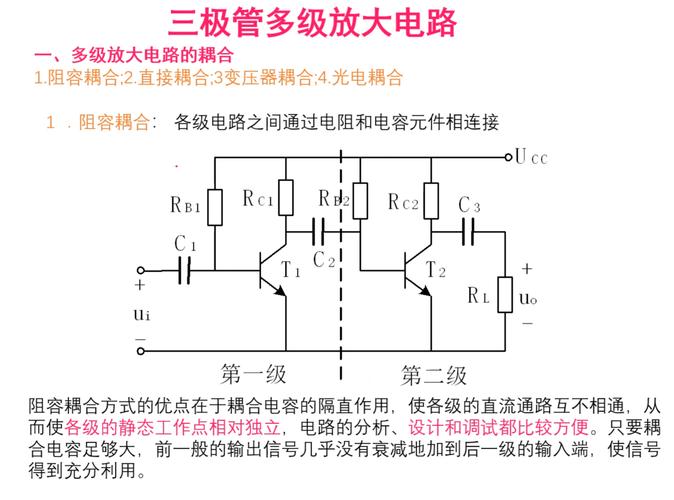

在实际应用中,直流和交流去耦合技术往往需要结合使用，并根据具体电路的需求进行优化设计，在多级放大器电路中，级间耦合电容实现直流去耦合，防止工作点相互影响；而各级的电源引脚则需要通过交流去耦电容滤除电源噪声，保证放大信号的纯净度，在射频电路中，隔直电容用于将直流偏置与射频信号路径隔离，同时需要确保电容在射频频段内具有足够低的阻抗，避免信号衰减；扼流圈则用于为直流偏置提供通路，同时阻断射频信号进入电源网络。
去耦合元件的选择和参数计算是设计中的关键环节,以隔直电容为例，其容值的选择需要根据电路的下限截止频率和输入阻抗来确定，公式为C≥1/(2πfZ)，其中f为下限频率，Z为输入阻抗，容值过大会导致体积增大、成本上升，甚至影响低频响应；容值过小则可能导致低频信号衰减过大，对于交流去耦电容，尤其是在高频应用中，需要考虑电容的等效串联电阻（ESR）和等效串联电感（ESL），因为ESR和ESL会影响高频滤波效果，陶瓷电容由于ESR和ESL较小，常用于高频去耦；而电解电容则因其大容量特性，多用于低频滤波。
去耦合技术的性能还受到电路布局的影响,合理的布局可以减少寄生参数的影响，提高去耦效果，去耦电容应尽可能靠近芯片的电源引脚，缩短引线长度，以减小寄生电感；电源线和地线应尽量粗短，形成低阻抗回路；数字电路和模拟电路的电源和地应分开布线，避免相互干扰，在多层板设计中，通常会设置专门的电源层和地层，通过平面电容效应提供良好的高频去耦。
随着电子设备向高频化、小型化、高密度化发展，去耦合技术也面临着新的挑战，在高速数字电路中，开关速率达到GHz级别，传统的去耦电容可能因寄生参数的影响而失效，因此需要采用更先进的封装技术（如芯片级封装）和嵌入式电容技术，在射频和微波领域，分布式参数电路和传输线理论的应用使得去耦设计更加复杂，需要借助电磁仿真工具进行精确建模和分析，有源去耦技术（如使用运算放大器构建的有源滤波器）也逐渐得到应用，其能够在特定频段内实现更高的滤波精度和更小的体积。
直流与交流去耦合技术是电子电路设计中不可或缺的基础技术,它们通过合理选择和布局去耦元件，实现了直流与交流信号的有效分离，抑制了干扰和噪声，确保了电路的稳定性和性能，在实际设计中，需要根据具体的应用场景、工作频率和信号特性，综合考虑元件参数、布局布线等因素，才能实现最佳的去耦效果，随着电子技术的不断进步，去耦合技术也将持续创新，以满足更高性能电子系统的需求。
相关问答FAQs
Q1：为什么在高速数字电路中需要在芯片电源引脚附近放置多个不同容值的去耦电容？
A1：在高速数字电路中，芯片的瞬态电流需求具有宽频带特性，从低频到GHz级别均有分布，单个电容难以覆盖整个频段：大容值的电解电容或钽电容（如10μF）主要提供低频去耦，但ESR和ESL较大，高频效果差；小容值的陶瓷电容（如0.1μF、0.01μF）ESR和ESL较小，适合高频去耦，但低频储能能力不足，通过并联多个不同容值的电容（如10μF+0.1μF+0.01μF），可以在低频、中频和高频频段均提供良好的去耦效果，确保电源的稳定性和信号的完整性，多个电容并联还可以降低总的ESR和ESL，提高去耦性能。
Q2：隔直电容的选择除了容值外，还需要考虑哪些因素？
A2：隔直电容的选择除了容值外，还需考虑以下因素：
- 耐压值：电容的额定电压应高于电路中的最大直流电压，留有足够的安全余量（通常为1.5-2倍）。
- 频率特性：电容在不同频率下的阻抗表现不同，需确保在目标工作频段内电容的阻抗足够低，避免信号衰减，陶瓷电容的高频特性优于电解电容。
- 封装尺寸：在空间受限的电路中，需选择封装合适的电容，平衡电气性能和物理尺寸。
- 温度特性：电容的容值可能随温度变化，在宽温环境下工作的电路需选择温度稳定性好的电容（如NPO/COG材质的陶瓷电容）。
- 损耗角正切（tanδ）：tanδ越小，电容的损耗越小，适用于高Q值电路（如射频、滤波电路）。
- 极性：电解电容和钽电容为极性电容，接入电路时需注意正负极，否则可能损坏电容或导致电路故障。
