电视机水平亮线故障是维修中较为常见的显示异常问题,通常表现为屏幕中间出现一条或多条水平亮线，亮度可能高于或低于正常画面，且亮线上下区域可能无图像或图像异常，此类故障多与信号处理电路、扫描电路或显像管（及驱动电路）相关，需结合故障现象和电路原理逐步排查。

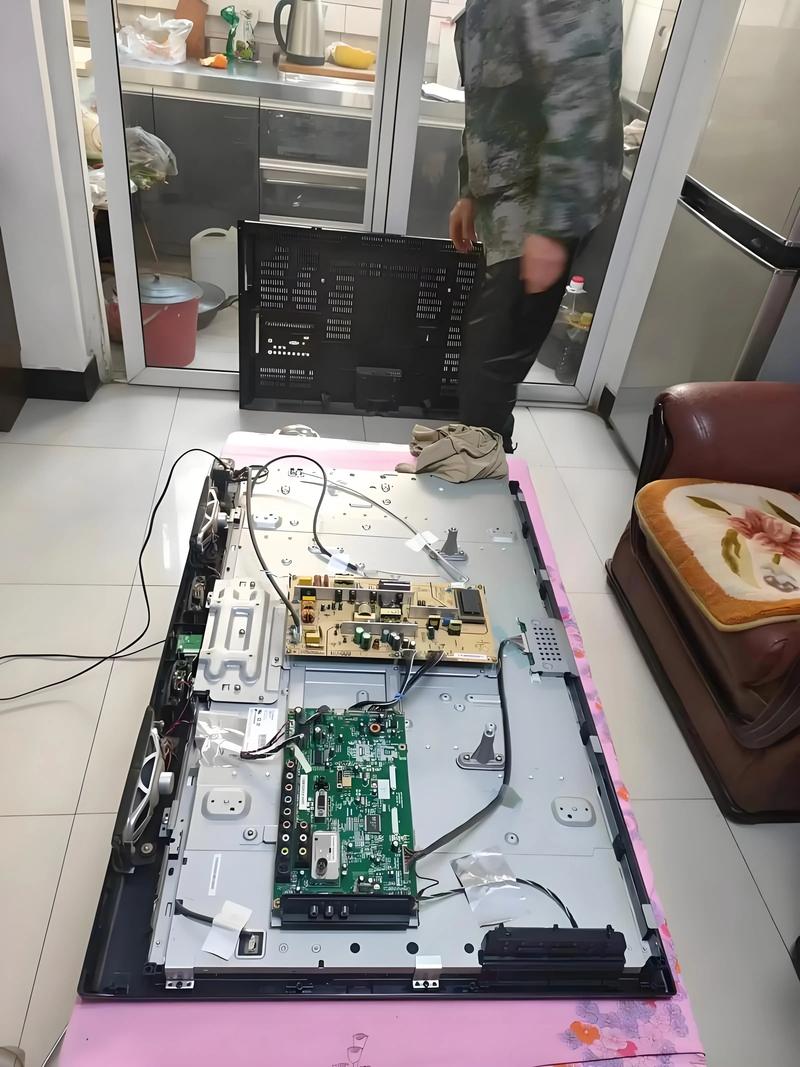

（图片来源网络，侵删）
故障原因分析
水平亮线的核心特征是垂直方向扫描信号异常,导致电子束无法完成垂直方向的偏转，只能在水平方向形成一条亮线，具体原因可分为以下几类：
-
垂直扫描电路故障
垂直扫描电路负责产生垂直偏转信号，驱动电子束上下移动，若该电路失效，电子束将固定在某一水平位置，常见故障点包括：- 垂直振荡集成电路（如TA8427K、LA7837等）损坏，无振荡信号输出；
- 垂直输出级供电异常（如供电电压偏低、滤波电容失效）；
- 垂直偏转线圈开路或虚焊,导致无法接收偏转信号；
- 相关反馈电阻、电容变质，破坏振荡电路的稳定工作条件。
-
信号处理电路故障
若视频信号未正确分离或处理，可能导致垂直同步信号丢失，引发扫描异常。- 同步分离电路故障,无法提取垂直同步脉冲；
- 中放或预视放电路异常,导致视频信号中断或失真。
-
显像管及附属电路问题
对于老式CRT电视机，显像管本身或其驱动电路故障也可能导致水平亮线：

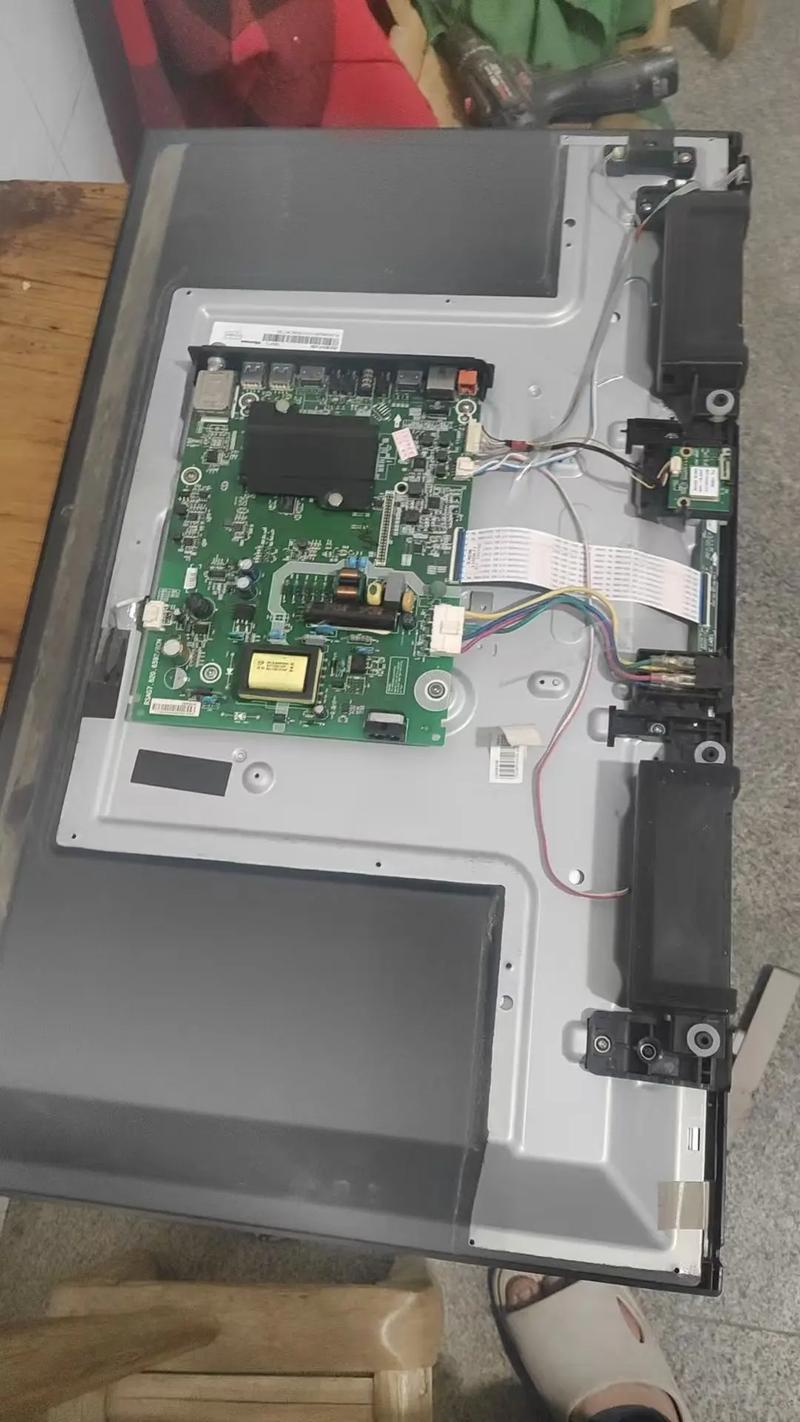

（图片来源网络，侵删）- 显像管阴极电压异常,导致电子束无法发射或聚焦不良；
- 加速极、聚焦极电压偏离正常值，影响电子束偏转；
- 显像管管座受潮或氧化,引起接触不良。
维修步骤与方法
维修时需遵循“先易后难、先外后内”的原则，逐步缩小故障范围：
-
初步检查与外部排查
- 观察亮线特征：若亮线为单条且亮度均匀，多聚焦在垂直振荡电路；若亮线闪烁或伴有扭曲，可能为同步信号问题。
- 检查供电电压：测量垂直输出级集成电路的供电引脚（如TA8427K的④脚，典型值为25V左右），若电压为0或偏低，需检查供电电路及保险电阻是否熔断。
- 检测偏转线圈：断电后用万用表电阻档测量垂直偏转线圈电阻（正常值一般为几欧姆），若阻值无穷大，则线圈开路。
-
垂直扫描电路重点检测
- 测量垂直振荡集成电路关键引脚电压：以TA8427K为例，正常工作时①脚（电源）为25V，⑦脚（接地）为0V，⑤脚（激励输入）应有0.8-1.2V电压，若电压异常，需检查外围元件（如振荡电容C302是否失效、反馈电阻R303是否变值）。
- 检测垂直输出信号：用示波器观察集成电路输出引脚（②脚）应有50Hz左右的锯齿波波形，若无波形，则集成电路可能损坏。
- 替换法：怀疑集成电路损坏时，可用同型号新品替换，注意散热片安装。
-
信号与同步电路检查
（图片来源网络，侵删）- 若垂直振荡电路正常,需检查同步分离电路：测量同步分离管（如2SC1815）各极电压，若集电极无输出，可能是管子损坏或耦合电容失效。
- 检查视频信号通道：用示波器观察预视放级输出端应有全电视信号，若无，需向前级排查中放电路。
-
显像管电路检测（CRT机型）
- 测量显像管各极电压：加速极电压通常为300-500V，聚焦极电压为4-8kV，若电压异常，需检查行输出变压器及分压电路。
- 检查管座：拔下管座，观察是否氧化或受潮，用酒精清洗后重新插试。
常见故障元件速查表
| 故障现象 | 可能元件 | 检测方法 |
|---|---|---|
| 单条水平亮线 | 垂直振荡集成电路（TA8427K） | 测量供电、激励输入电压 |
| 亮线闪烁 | 垂直反馈电容（如C302） | 用电容表检测容量是否正常 |
| 亮线上下无图像 | 垂直偏转线圈 | 测量线圈电阻是否开路 |
| 亮线伴有扭曲 | 同步分离管（2SC1815） | 测量各极电压及输出信号 |
相关问答FAQs
Q1：电视机出现水平亮线后，能否自行维修？
A1：若具备电子电路基础和维修工具（如万用表、示波器），可在断电后逐步排查供电、偏转线圈及集成电路等常见故障点，但需注意显像管存在高压，非专业人员建议送修，避免触电或扩大故障。
Q2：更换垂直振荡集成电路后仍出现水平亮线，可能原因是什么？
A2：需检查集成电路外围元件是否异常，如振荡电容失效、反馈电阻变值、供电滤波电容鼓包等，同时需确认焊接质量，避免虚焊；若偏转线圈开路或行输出电路故障，也可能导致同样现象，需进一步检测行扫描电路。
