cq0565电源的维修是一项需要细致操作和专业知识的工作，这类电源通常广泛应用于工业设备或特定仪器中，其内部结构相对复杂，涉及高压电路，因此在维修前必须确保操作安全，包括断电后等待电容完全放电、使用绝缘工具、佩戴防护设备等基础防护措施，以下将从故障排查、核心电路检修、常见故障案例及维修后测试几个方面详细展开说明。
在故障排查阶段，首先应通过外观检查初步判断问题，观察电源外壳是否有破损、烧焦痕迹，内部元件是否有明显的电容鼓包、电阻发黑、保险管熔断等情况，随后，使用万用表测量输入端的直流电阻，正常情况下滤波电容两端应有数百千欧的阻值，若阻值过小或接近零，说明后级电路存在短路，需重点检查整流桥、滤波电容、开关管等易损元件，若无短路现象，可尝试通电测试（需在隔离变压器保护下进行），测量输出电压是否正常，若无输出或输出电压异常,则需进一步深入电路内部检修。

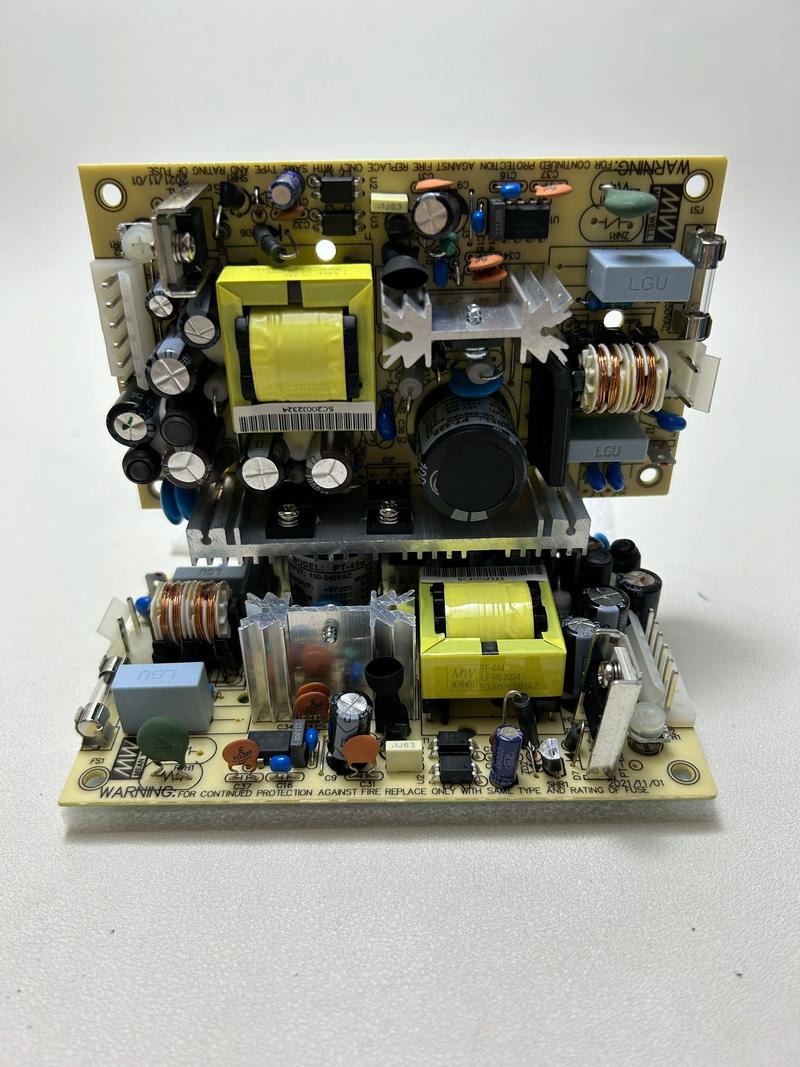

核心电路检修是cq0565电源维修的关键部分，主要包括输入滤波电路、功率变换电路、控制电路和输出反馈电路，输入滤波电路主要由共模电感、滤波电容组成，若电容失效会导致电源抗干扰能力下降或工作不稳定，可用万用表电容档检测电容容量是否衰减，或用替换法验证，功率变换电路是核心，开关管（通常为MOSFET或IGBT）是易损件，需用万用表二极管档检测其三个引脚之间的阻值，若存在短路或开路，则需更换同型号开关管，同时检查驱动电阻、限流电阻是否烧毁，变压器本身故障较少见，但需检查其引脚是否有虚焊，初级、次级绕组是否通断，控制电路通常采用PWM控制器（如UC384x系列等），需检测其供电电压、反馈输入电压、输出驱动信号是否正常，若控制器无驱动信号输出，需检查外围元件如基准电压源、振荡电阻电容等是否损坏，输出反馈电路通过光耦将输出电压信号反馈给控制电路，若光耦失效或精密稳压源（如TL431）损坏，会导致输出电压漂移或无输出，可分别测量光耦的发光二极管和光敏三极管是否正常，TL431的参考端、阴极、阳极电压是否符合基准。
常见故障案例中，保险管熔断是最典型的故障之一，此时需重点检查整流桥是否击穿、滤波电容是否短路、开关管是否损坏，若保险管完好但无输出，则可能是启动电阻开路、PWM控制器损坏或变压器初级绕组开路，输出电压偏高或偏低，通常与反馈电路有关，如光耦老化、TL431性能变化、取样电阻变值等，需逐一检测这些元件的参数是否在正常范围，输出电压纹波过大，可能是滤波电容失效、整流二极管特性变差或负载能力不足导致,需更换电容或检查负载电路。
维修完成后，必须进行严格的测试以确保电源恢复正常且安全可靠，在空载状态下通电测试，测量输出电压是否稳定在标称值，纹波是否符合要求（通常小于1%），接入假负载（如大功率电阻）进行满载测试，观察输出电压是否稳定，电源外壳温升是否过高（一般不超过60℃），同时检查是否有异常噪音或元件冒烟现象，可进行过压、过流保护测试，模拟输出短路或电压异常升高，验证保护电路是否及时动作,避免损坏负载设备。
相关问答FAQs
Q1：cq0565电源通电后立即烧保险管，应如何检修？
A：首先断电并放电，用万用表电阻档检测整流桥交流输入端与直流输出端之间是否短路，若短路则更换整流桥；然后检测滤波电容两端是否短路，以及开关管D、S极之间是否击穿，若以上元件均正常，需检查功率变换电路中是否有其他元件（如尖峰吸收回路中的二极管、电容）短路，排除短路点后，更换同规格保险管再次通电测试，切勿盲目加大保险管容量,以免扩大故障。
Q2：维修后cq0565电源输出电压纹波过大，可能的原因有哪些？
A：输出电压纹波过大通常与滤波电路和开关电路有关，首先检查输出滤波电容是否失效（容量衰减或ESR增大），可用替换法验证；其次检查整流二极管（或续流二极管）是否特性不良，导致反向恢复电流过大；开关管振荡频率不稳定、驱动信号不足或变压器漏感过大也可能导致纹波增大，需检查PWM控制器的外围振荡元件、驱动电路及变压器是否正常,必要时增加输出滤波电容或优化PCB布局以改善纹波。
