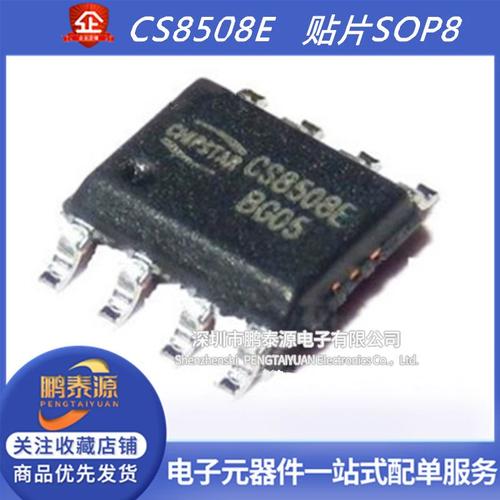

在电子设备的维修实践中,CS8508E芯片作为一款常见的电源管理或信号处理集成电路，其故障排查往往需要结合电路原理、测量数据及经验判断，以下通过一个具体的维修实例，详细分析CS8508E的故障定位与修复过程，供维修人员参考。
故障设备为一台工业控制主板,用户反馈通电后无输出，指示灯不亮，初步检查发现保险管熔断，进一步测量交流输入端整流桥后存在短路现象，断开负载后短路依旧，判断故障点在电源部分，拆解主板发现，CS8508E及其周边元件存在明显烧损痕迹，重点检测其供电引脚对地电阻，发现VCC引脚对地阻值接近0Ω，远低于正常值（通常为数十千欧以上），为确认CS8508E是否损坏，先将其从电路板上拆下，复测VCC引脚对地阻值恢复正常，判断芯片本身可能存在击穿短路。
更换CS8508E后,需对其外围电路进行全面检查，通过对比原理图，梳理出CS8508E的关键外围元件，包括启动电阻、反馈电阻、补偿电容及开关管驱动电路等，使用万用表逐一测量这些元件，发现其中一只贴片电阻（阻值100kΩ）开路，以及一只滤波电容（10μF/25V）容量严重下降，更换损坏元件后，通电测试发现输出电压仍不稳定，波动范围超过±10%，此时需进一步分析CS8508E的工作特性，该芯片为PWM控制器，输出稳定性依赖于反馈网络的精确性。
重点检查反馈回路,采用分段测量法，从输出端经光耦反馈至CS8508E的误差放大器输入引脚，测量光耦输出端电压，发现随输入电压变化而异常波动，正常情况下应保持稳定，拆下光耦检测，发现其内部发光二极管正向压降偏低，且光敏三极管极间漏电流过大，导致反馈信号失真，更换同型号光耦后，输出电压稳定在额定值（5V±2%），负载调整率及纹波指标均符合要求，为验证修复效果，进行长时间老化测试，连续工作8小时无异常，故障彻底排除。
维修过程中,CS8508E及周边元件的故障统计如下表所示：
| 故障元件 | 故障现象 | 检测方法 | 处理方式 |
|---|---|---|---|
| CS8508E | VCC引脚对地短路 | 在线电阻测量 | 更换芯片 |
| 100kΩ启动电阻 | 开路 | 万用表电阻档 | 更换电阻 |
| 10μF滤波电容 | 容量下降 | 电容表测量 | 更换电容 |
| 光耦PC817 | 发光二极管压降异常 | 万用表二极管档 | 更换光耦 |
本次维修案例表明,CS8508E的故障往往与供电异常、反馈回路失效及周边元件老化密切相关，维修时需遵循“先外后内、先易后难”的原则，避免盲目更换芯片导致故障扩大，对于短路故障，必须彻底排查外围元件，避免新更换芯片再次损坏，反馈回路的稳定性是输出质量的关键，需重点检测光耦、误差放大器等元件的参数。
相关问答FAQs：
Q1：CS8508E通电后即烧毁，可能的原因有哪些？
A：CS8508E通电烧毁通常由以下原因导致：①输入电压过高超过芯片耐压值；②外围启动电路或软启动电容失效，导致芯片瞬间过流；③开关管（如MOSFET）击穿短路，引起CS8508E驱动回路过流；④散热不良导致芯片过热损坏，维修时应重点检查输入电压、启动电阻、开关管及散热条件，并确保更换芯片前排除所有短路隐患。
Q2：CS8508E输出电压偏低且无法调节，应如何排查？
A：输出电压偏低且不可调节的排查步骤：①检测反馈回路，包括分压电阻、光耦及TL431（若使用），确认参数是否偏离设计值；②测量CS8508E的误差放大器输出引脚电压，判断内部基准是否正常；③检查开关频率是否异常，可通过示波器观测振荡器引脚波形；④确认负载是否过重，断开负载后测量空载电压，若反馈网络参数正常，则需考虑芯片内部误差放大器损坏的可能性。
