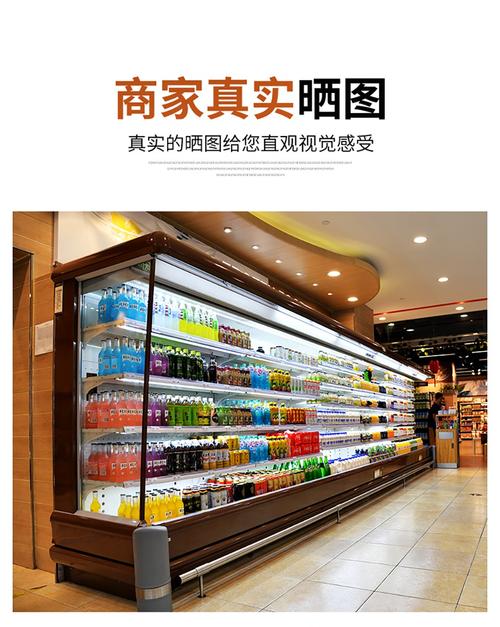

立式展示冰柜是商业冷藏设备中常见的类型，广泛应用于超市、便利店、餐厅等场所，主要用于展示和冷藏饮料、乳制品、预包装食品等，其结构设计和维修保养直接关系到设备的运行效率、使用寿命及商品存储质量,以下从结构组成和维修要点两方面进行详细分析。
立式展示冰柜的结构组成
立式展示冰柜的结构主要由制冷系统、箱体结构、电气控制系统、风道系统及辅助部件五部分组成,各部分协同工作以实现稳定的低温环境。
制冷系统
制冷系统是冰柜的核心，主要由压缩机、冷凝器、蒸发器、节流装置（如毛细管或膨胀阀）及制冷剂组成，压缩机将制冷剂压缩为高温高压气体，经冷凝器（通常位于背部或底部）散热后液化，再通过节流装置降压降温，在蒸发器（通常为内胆周围的盘管或翅片管）吸热汽化，从而降低箱内温度，制冷剂循环往复,维持设定温度。
箱体结构
箱体包括外壳、内胆、隔热层和门体，外壳多为彩钢板或不锈钢，内胆一般采用ABS工程塑料或不锈钢，中间填充聚氨酯发泡材料作为隔热层，厚度通常为50-80mm，以减少冷量损失，门体采用双层中空玻璃，边缘镶嵌加热丝防止结露，门体密封条则采用硅胶材质,确保密闭性。
电气控制系统
电气系统由温度控制器、化霜装置、照明系统及保护装置组成，温度控制器通过感温头监测箱内温度，控制压缩机启停；化霜装置（加热管或热气化霜）定期蒸发器上的积霜；照明系统（LED灯）在开门时自动点亮；保护装置包括过载保护器、压力开关等,防止异常损坏。
风道系统
风道系统包括风机、风道和出风口，风机将蒸发器产生的冷气通过风道均匀送至箱内各区域，确保温度均匀，部分高端机型配置多风机或多风道设计,以优化冷藏效果。
辅助部件
包括搁架、抽屉、接水盘、脚轮等，搁架和抽屉用于分类存放商品；接水盘收集化霜水，通过蒸发器加热或排水管排出；脚轮便于移动和定位。
立式展示冰柜的维修要点
维修前需先断电，确保安全，并通过“问、看、听、测”等方法判断故障原因,常见故障及维修方法如下：
不制冷或制冷效果差
- 原因分析：制冷剂泄漏、压缩机故障、风机不转、冷凝器脏堵、温控器失灵等。
- 维修方法：
- 检查制冷剂压力：若压力过低，可能是泄漏，需用检漏仪定位漏点（如管道接口、焊缝），补焊后重新充注制冷剂；若压缩机不启动，测量其绕组阻值，若短路或断路则需更换压缩机。
- 清洁冷凝器：用毛刷清理灰尘，确保散热良好。
- 检查风机：测量风机电机电压，若无电压则检查线路，有电压但风机不转则更换电机。
- 校准温控器：用万用表测量感温头阻值,若异常则更换温控器。
结霜严重或化霜故障
- 原因分析：门封条老化、化霜加热管损坏、化霜定时器故障、排水孔堵塞。
- 维修方法：
- 更换老化门封条，确保密闭性。
- 测量化霜加热管阻值，若无穷大则更换；检查化霜定时器，若触点不动作则更换定时器。
- 疏通排水孔：用铁丝疏通接水盘排水管,防止积水结冰。
噪音过大
- 原因分析：压缩机异常、风机碰撞、管道共振、脚轮不平整。
- 维修方法：
- 紧固压缩机螺栓或减震垫，减少震动；调整风机叶片位置，避免与风道摩擦。
- 在管道与箱体接触处加垫减震材料,调整脚轮使冰柜平稳放置。
显示异常或不启动
- 原因分析：电源故障、控制板损坏、传感器故障。
- 维修方法：
检查电源插座和保险丝，确保供电正常；测量控制板输入输出电压，若无电压则更换控制板；检查传感器阻值,若异常则更换。
维修注意事项
- 安全第一：维修前务必断电，避免触电；制冷系统操作需佩戴防护眼镜和手套，防止制冷剂冻伤。
- 规范操作：更换部件需匹配型号参数，如压缩机功率、制冷剂类型；焊接管道时需进行氮气保护，防止氧化。
- 定期保养：每月清洁冷凝器和蒸发器，每季度检查门封条密封性，每年清理排水系统,延长设备寿命。
相关问答FAQs
Q1：立式展示冰柜运行时外壳发热正常吗？
A1：部分区域轻微发热属于正常现象，主要是冷凝器散热和防露加热丝的工作，若外壳局部温度过高（超过50℃）或持续发热，可能是冷凝器脏堵、制冷剂过多或压缩机异常,需停机检查并清理冷凝器或联系专业维修人员。
Q2：冰柜内温度不均匀，上层冷下层热怎么办？
A2：可能是风机故障或风道堵塞导致冷气循环不畅，首先检查风机是否运转，若正常则检查风道是否有异物堵塞；若风道无堵塞，可调整风道调节板，优化气流分布；若问题依旧，需检查蒸发器是否结霜严重，影响换热效率,及时化霜处理。
