什么是变频调速技术？
变频调速技术，全称为变频调速传动技术，其核心是通过电力电子变换的方式，将电网固定的工频交流电（如50Hz, 60Hz）转换为频率和电压均可调节的交流电，从而驱动交流异步电动机（或同步电动机）实现平滑、无级的转速调节。

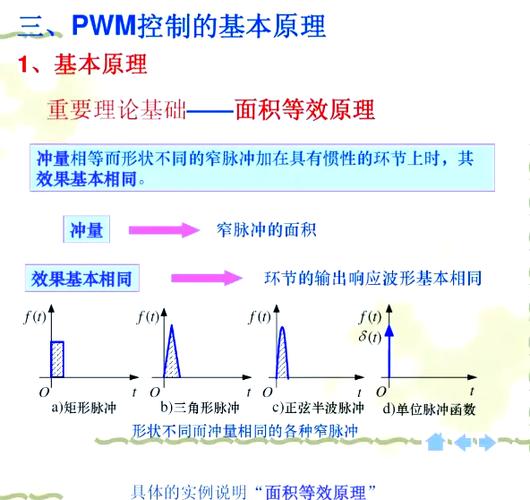

（图片来源网络，侵删）
核心原理：控制电机转速的公式
交流异步电机的实际转速（n）主要由两个因素决定： n = 60f (1 - s) / p
- n: 电机转速
- f: 供电电源频率
- s: 电机转差率（负载越小,s越小）
- p: 电机磁极对数
在这个公式中，磁极对数p在电机出厂后是固定的，转差率s在正常运行时变化范围很小。改变电源频率f就成了调节电机转速最直接、最有效的方法。
变频器就是实现“变频”的设备，它通过内部的电力电子器件（如IGBT），先将工频交流电整流成直流电，再通过逆变电路将直流电逆变成频率和电压均可变的交流电，供给电机,从而精确控制电机的转速。
为什么需要变频调速？（核心优势）
传统的电机调速方式（如通过阀门、挡板调节流量）或简单的启停控制，存在效率低、能耗高、冲击大等问题,变频调速技术带来的革命性优势使其成为现代自动化的首选：
（图片来源网络，侵删）
a. 显著的节能效果
这是变频调速最核心、最广为人知的优势，在许多应用场景中（如风机、水泵），负载所需的功率与转速的三次方成正比（P ∝ n³）。
- 案例：如果将风机转速降低到额定转速的80%，理论上其能耗仅为原来的 80%³ = 51.2%，节能近50%！
- 应用：在供水、供暖、通风系统中，通过变频器根据实际需求（如用水量、温差）动态调节水泵/风机转速，可以避免“大马拉小车”的能源浪费，节能率通常可达30%-60%。
b. 实现软启动，减少设备冲击
- 传统启动：电机直接启动，启动电流高达额定电流的5-8倍，对电网造成巨大冲击，同时产生强烈的机械和电气冲击,缩短电机和设备的寿命。
- 变频启动：变频器可以输出一个从0Hz开始逐渐增加的频率，使电机电压和电流平缓上升，实现零电流、零电压的软启动，这大大减小了对电网的冲击，避免了水锤效应（对管道系统）,保护了整个传动系统。
c. 提高控制精度和自动化水平
变频器可以与PLC、DCS、传感器等控制系统无缝集成，实现对速度、压力、流量、温度等工艺参数的高精度闭环控制。
- 应用：在生产线传送带上，可以精确控制不同工位的运行速度；在机床主轴驱动中,可以实现无级调速和恒功率切削。
d. 延长设备使用寿命
通过软启动和软停止，减少了机械部件的磨损和疲劳，变频器可以提供多种电机保护功能（过流、过压、过载、过热等），有效保护电机免受损坏,延长设备维护周期和使用寿命。
e. 改善工艺质量
在许多生产过程中，速度的稳定性直接影响产品质量，变频调速提供了平滑、精确的速度控制,确保了工艺过程的稳定性和一致性。
（图片来源网络，侵删）
变频调速系统的组成

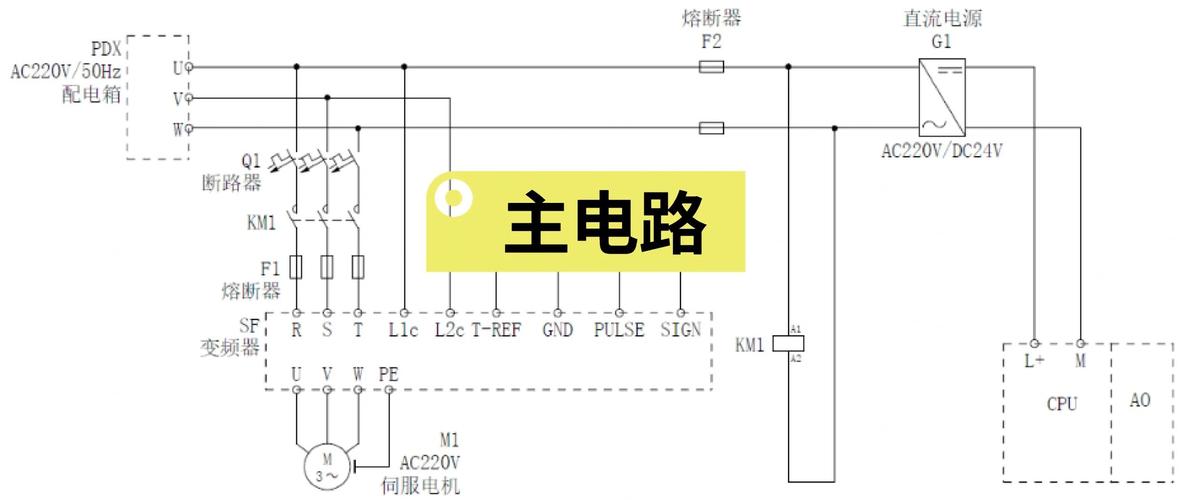

一个完整的变频调速系统通常由以下几个部分构成：
- 电网电源：提供恒定频率和电压的电能。
- 断路器/接触器：用于主回路的通断保护和控制。
- 进线电抗器/EMC滤波器：抑制变频器对电网的谐波干扰,提高电源侧的功率因数。
- 变频器：系统的核心，通常包括：
- 整流单元：将AC转为DC。
- 直流母线：储存和稳定直流电能。
- 逆变单元：将DC转为可调频率和电压的AC。
- 控制单元：接收控制信号（如4-20mA, 0-10V, 通讯信号），进行运算,并驱动逆变单元。
- 输出电抗器/滤波器：用于抑制变频器输出中的高次谐波,减少对电机绝缘的损害和电磁干扰。
- 三相异步电动机：被驱动的负载设备。
- 制动单元/制动电阻：当电机处于再生发电状态（如起重机下放重物、风机快速减速）时，将产生的电能消耗在电阻上,防止直流母线电压过压。
- 传感器与控制器：如压力传感器、流量计、PLC等,用于构成闭环控制系统。
变频调速技术的典型应用领域
变频调速技术因其通用性和高效性,已渗透到国民经济的各个角落。
a. 工业生产领域
- 风机、水泵类负载：这是应用最广泛、节能效果最显著的领域，包括：
- 暖通空调：冷冻水泵、冷却水泵、冷却塔风机、新风机组。
- 市政供水/排水：自来水厂、污水处理厂、高楼供水系统。
- 工业流程：各种工艺风机、循环水泵、空压机。
- 传送带类负载：生产线、物流分拣线、机场行李系统，根据物料流量动态调节速度,提高效率。
- 机床类负载：数控车床、铣床、磨床的主轴驱动和进给驱动，实现高速、高精度加工。
- 起重机械：塔吊、桥式起重机、电梯，通过多台变频器协同控制，实现平稳启停、精准定位和能量回馈。
- 纺织机械：精纺机、织布机、卷绕机,对速度的同步性和稳定性要求极高。
b. 楼宇与市政领域
- 电梯：变频电梯启动平稳、舒适，停靠精准，并可实现再生能量回馈电网,节能效果显著。
- 中央空调系统：对冷冻水泵、冷却水泵、冷却塔风机进行变频控制，根据冷负荷需求调节,是大型建筑节能的关键。
- 供水系统：恒压供水是变频器的经典应用，通过压力传感器闭环控制，确保用户端水压恒定,同时节约大量电能。
c. 交通与能源领域
- 电动汽车：电动汽车的驱动电机就是由大功率变频器（通常称为电机控制器）驱动的,是变频技术在移动设备上的高级应用。
- 轨道交通：电力机车、地铁、轻轨的牵引系统，通过变频控制实现车辆的平滑启动、调速和再生制动。
- 石油、天然气开采：控制输油泵、注水泵、压缩机等,根据管道压力和产量进行调节。
d. 家用电器领域
- 空调、冰箱：变频空调可以根据室内温度自动调节压缩机的转速，控温精准，舒适性高,且能效比远高于定频空调。
- 洗衣机：变频洗衣机可以实现多种洗涤模式，噪音小、振动小、更节水节电。
选型、安装与维护要点
选型要点
- 负载特性：区分恒转矩负载（如传送带、压缩机）、平方转矩负载（如风机、水泵）和恒功率负载（如机床主轴）,选择合适的变频器类型和控制方式。
- 电机参数：根据电机的额定功率、电压、电流选择变频器的容量,通常变频器的额定电流应大于或等于电机的额定电流。
- 控制方式：开环V/F控制（简单、经济）、闭环矢量控制（高精度、高动态响应）、直接转矩控制等,根据性能要求选择。
- 环境条件：考虑安装环境的温度、湿度、粉尘、腐蚀性等，选择合适的防护等级（如IP20, IP54）和散热方式（强制风冷、水冷）。
安装要点
- 布线：动力线（输入/输出）与控制线（传感器、PLC信号线）必须分开布线，并保持一定距离,避免干扰。
- 接地：必须可靠、单独接地，且接地电阻要小，这是抑制电磁干扰、保证人身和设备安全的关键。
- 散热：变频器本身会产生热量，必须安装在通风良好、远离热源的地方，并确保散热通道
