w6856电源故障维修是一个需要系统化排查和谨慎操作的过程,涉及对电源模块、外围电路及负载的全面检测，以下从故障现象、排查步骤、常见故障点及维修方法等方面进行详细说明，帮助维修人员快速定位并解决问题。

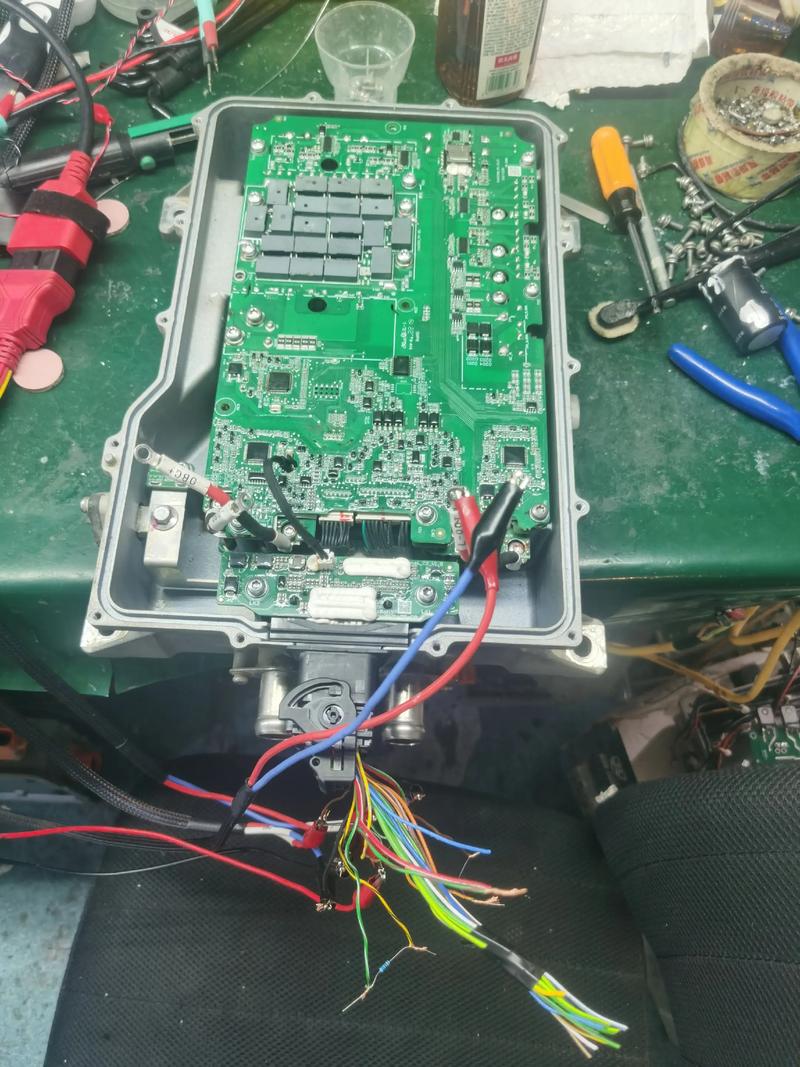

（图片来源网络，侵删）

故障初步判断与安全防护

在开始维修前,需先确认故障现象，常见的w6856电源故障包括：无输出电压、输出电压偏低、输出纹波过大、电源异响或无法启动等，无论何种故障，维修前务必断开电源输入，并对大容量电容进行放电操作，避免触电或元件损坏，准备好维修工具，如万用表、示波器、电烙铁、吸锡器及常用电子元件（如电容、二极管、电阻等）。

电源模块结构分析

w6856电源通常采用AC-DC开关电源架构，主要组成部分包括：输入滤波电路、整流桥、PFC（功率因数校正）电路、主变换电路（含开关管、变压器）、PWM控制器、输出整流滤波电路及保护电路，了解各部分功能有助于快速锁定故障范围：

输入滤波电路：防止电网干扰，滤除输入端的杂波。
整流桥：将交流电转换为直流电。
PFC电路：提升功率因数，减少谐波失真。
主变换电路：通过高频开关变压器实现电压变换。
PWM控制器：调节开关管占空比，稳定输出电压。
输出滤波电路：平滑直流输出，降低纹波。

故障排查步骤

外观检查与静态测量

首先观察电源板是否有明显烧焦、鼓包元件或虚焊点，使用万用表测量输入端保险管是否熔断，若保险管发黑或熔断，说明后级电路可能存在短路故障，需进一步排查整流桥、PFC开关管及主变换开关管是否击穿，静态测量时，断开负载，测量输出端对地电阻，若阻值接近0Ω，则输出端可能存在短路。

上电动态测试（需谨慎）

在确认输入端无短路后,可进行低压上电测试，使用调压器将输入电压调至AC 100V左右，监测输出电压是否正常，若输出电压为0V，需检查PWM控制器是否工作（测量其PWM输出脚是否有脉冲信号），以及开关管驱动电压是否正常，若无驱动信号，需检查PWM控制器及周边反馈电路。

（图片来源网络，侵删）

关键电路检测

PFC电路检测：若PFC电路异常，可能导致主电压不稳，测量PFC输出电压是否为DC 380V左右（对应AC 220V输入），若偏低，需检查PFC开关管、升压电感及驱动IC。
主变换电路检测：重点测量开关管（如MOSFET）的D-S极间是否击穿，变压器初级绕组是否开路，若开关管击穿，需检查驱动电路是否存在过驱动，以及尖峰吸收电路是否失效。
反馈电路检测：输出电压异常通常与反馈电路有关，采用光耦（如PC817）和TL431组成的反馈电路中，需检查TL431的基准电压是否稳定（通常为2.5V），光耦是否导通正常。

保护电路排查

若电源频繁启动或保护性关机,需检查过压、过流及过热保护电路，过压保护电路通常由稳压管和比较器组成，若稳压管击穿，可能导致误保护。

常见故障点及维修方法

以下为w6856电源的常见故障点及对应维修措施,可通过表格形式快速查阅：

故障现象	可能原因	检测方法	维修方法
无输出电压	保险管熔断	万用表电阻档测量保险管通断	更换同规格保险管，并排查后级短路
输出电压偏低	滤波电容容量下降、反馈电路异常	测量输出端电容ESR，检查光耦导通	更换电容，调整反馈电阻或更换光耦
输出纹波过大	输出电容失效、整流管老化	示波器测量纹波电压，检查电容ESR	更换低ESR电容，或更换整流二极管
电源异响	开关管工作频率异常、变压器松动	听异响来源，测量PWM频率	调整振荡电阻，或固定变压器
无法启动	PWM控制器无供电或损坏	测量控制器VCC电压，检查启动电阻	更换PWM控制器，或检查启动电路

维修注意事项

元件代换原则：更换元件时需注意参数匹配，如开关管的耐压值、电流容量，电容的耐压值及容量等。
焊接工艺：避免虚焊或短路，焊接后需清理焊点，防止锡渣导致短路。
调试技巧：更换PWM控制器或反馈电路后，需缓慢调整输入电压，观察输出电压变化，避免电压过冲损坏负载。
