长虹G2529是一款经典的显像管电视机，在维修领域具有一定的代表性，其故障维修需要结合显像管电视的工作原理和常见故障特点进行系统排查，以下从常见故障现象、故障原因分析、维修步骤及注意事项等方面进行详细阐述。
常见故障现象及原因分析
-
无光栅、无声音
此类故障通常涉及电源电路或行扫描电路，电源部分需检查保险管是否熔断、整流桥是否损坏、开关管是否击穿；行扫描电路则需检测行输出管、行变压器、偏转线圈等元件是否异常，若保险管发黑，多为主回路存在短路性故障，如开关管或整流桥击穿；若保险管完好,则可能是电源启动电阻开路或行扫描电路未工作导致电源保护。 -
光栅水平一条亮线
故障点集中在场扫描电路，需依次检查场振荡集成电路（如LA7830等）、场偏转线圈、耦合电容及升压电路，常见原因包括场集成电路供电异常、反馈电阻变质、升压电容失效等，维修时可用示波器观察场振荡波形，或用万用表测量各引脚电压,与正常值对比判断故障范围。 -
图像暗淡、色彩失真
多与显像管电路或视放电路相关，重点检查显像管加速极电压是否正常、阴极发射能力是否下降、视放管是否老化，若显像管老化，可尝试适当提高加速极电压；若视放管性能不良，需更换同型号三极管，视频信号处理电路（如解码芯片）故障也可能导致此类问题。 -
行幅不足或枕形失真
行幅不足通常因行输出电源电压偏低、S校正电容变质或行线性电感异常引起；枕形失真则多与枕形校正电路有关，需检查枕形校正管、相关电容及电阻是否损坏，维修时需注意高压安全,避免触电。

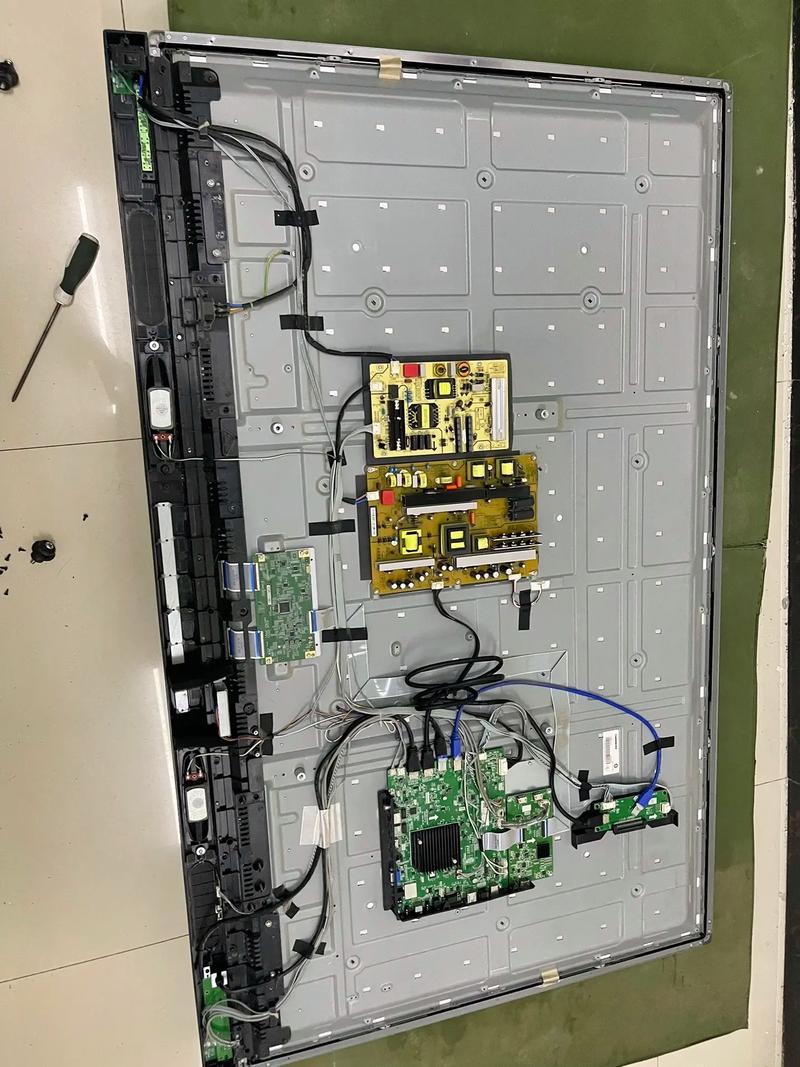

（图片来源网络，侵删）
维修步骤及操作要点
-
安全检测
断开电源后，先对大容量电容（如电源滤波电容）进行放电，防止残留电荷造成触电，使用万用表电阻档检测电源输入端阻值,若短路需先排除故障元件再通电。 -
电源电路检修
- 若保险管熔断，需重点检查开关管、整流桥、消磁电阻等元件，更换后需测量负载阻值是否正常。
- 若保险管完好，测量300V直流电压是否正常，若无输出则检查启动电路（如启动电阻、稳压二极管）；若电压偏低，可能是开关电源稳压控制电路故障（如光电耦合器、误差放大器损坏）。
-
行扫描电路检修
测量行输出管集电极电压，若无电压则检查行推动级供电及行推动管；若有电压但行输出管不工作，需检测行振荡信号输出，行变压器损坏时，常伴有焦味或外壳鼓包,需直接更换。 -
场扫描电路检修
测量场集成电路供电引脚电压，若无电压则检查供电回路；若电压正常但无波形输出，需更换集成电路或外围元件，场升压电容失效会导致光栅顶部压缩,可通过代换法确认。
（图片来源网络，侵删） -
显像管及视放电路检修
检查显像管管座是否氧化漏电，视放板供电是否稳定，若单个颜色偏色，需对应检查该色视放管及阴极电阻；若亮度异常，可调整加速极电位器（注意不可过高，避免显像管过载）。
维修注意事项
- 显像管电视机高压可达数十千伏，维修时必须使用高压探头，避免直接接触高压部件。
- 更换元件时需选用同型号或参数替代元件，尤其是行输出管、电源开关管等功率器件，需注意耐压值和功率要求。
- 焊接集成电路时，应使用防静电烙铁，避免损坏芯片，对于集成度较高的电路板，不建议盲目拆卸,建议先测量关键点电压判断故障范围。
相关问答FAQs
Q1：长虹G2529电视机出现“三无”故障，但保险管完好，应如何检修？
A：保险管完好说明主回路无严重短路，首先测量300V直流电压，若无输出则检查启动电阻（如100kΩ左右电阻）是否开路；若电压正常但无+12V或+115V等输出电压，需检查开关电源稳压控制电路，包括光电耦合器、误差放大集成电路（如TL431）及取样电阻，若开关电源输出正常但仍无光栅，则需检测行扫描电路是否工作，重点检查行推动管、行输出管及行变压器是否损坏。
Q2：电视图像出现水平亮线，但伴音正常，如何快速定位故障？
A：水平亮线说明行扫描和电源电路正常，故障在场扫描电路，可先测量场集成电路（如LA7830）的供电引脚（通常为+25V左右）是否正常；若供电正常，再用示波器观察场输出波形，若无波形则检查场振荡信号输入（来自CPU或扫描芯片），可通过代换法判断集成电路是否损坏，常见原因为场升压电容（如100μF/35V）失效或场偏转线圈开路,可通过测量电阻值或代换电容确认。
