创维47E600F是一款较为经典的液晶电视,其维修工作需要结合故障现象、电路原理及实际操作经验进行综合判断,以下从常见故障类型、维修流程、关键部件检测及注意事项等方面展开详细说明,为维修人员提供参考。

常见故障及初步排查
无图像、无声音(黑屏)
此类故障通常涉及电源板、主板或屏幕驱动电路,首先检查电源指示灯是否亮起:若指示灯不亮,重点检查电源板保险管、开关管及副电源电路;若指示灯亮但无图像声音,则需检测主板是否输出正常的开机指令、背光驱动板是否工作(可观察屏幕是否有微光)。
图像异常(花屏、条纹、闪烁)
此类故障多由信号处理板、屏幕排线或TCON板(时序控制板)引起,若输入信号源正常但图像异常,需检查主板输出的LVDS信号是否正常,可用万用表测量排线电压或替换法测试TCON板;若伴随颜色失真,可能是屏幕驱动芯片损坏。
背光不亮或闪烁
背光故障需区分是灯条问题还是背光驱动电路故障,可先通过强光照射屏幕观察是否有微弱图像,若有则说明背光未点亮,重点检查背光驱动板的输出电压、保险电阻及升压电路;若灯条局部不亮,需用万用表逐个检测灯条LED是否击穿。
声音异常(无声、杂音、失真)
首先检查音频输入接口及线缆是否正常,再通过替换法判断是否为伴音功放芯片故障,若声音时有时无,可能是音频供电不稳定或主板音频解码电路问题,需测量功放块供电电压及音频输出信号。

关键部件检测与维修
电源板维修
电源板是电视的“心脏”,常见故障点包括:
- 保险管熔断:通常由开关管击穿、市电浪涌或负载短路引起,需同时检查PFC电路(功率因数校正)及主电源的整流桥、稳压二极管。
- 副电源无输出:若+5V待机电压异常,重点检查副电源IC(如OB2269)及其外围反馈电路。
- 主电源电压不稳:如+24V、+12V输出波动,可能是取样电阻变值或稳压控制电路(如光耦4N35)失效。
电源板检测步骤:
- 断开负载,测量市电输入端滤波电容是否鼓包或失容。
- 检测开关管(如2SK3562)D-S极间是否击穿,源极电阻是否开路。
- 用示波器观察PFC电路输出电压是否为380V左右,主电源PWM脉冲是否正常。

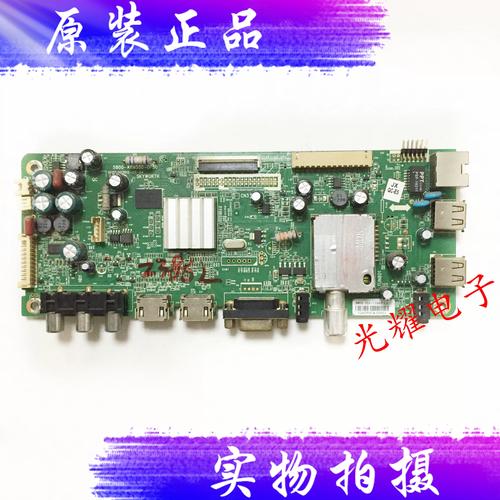

主板维修
主板负责信号处理与系统控制,故障集中在:
- 不开机:测量CPU供电(通常为+3.3V)、复位电路及晶振(常用8MHz/12MHz)是否起振,若存储器(如24C32)损坏也可能导致开机无反应。
- 无信号:检查高频头、信号输入接口及AV/VGA转接电路,测量解码芯片(如MST6M16)的I2C总线电压(SCL/SDD约3.3V-4.0V)。
- 遥控失灵:优先检测遥控接收头(1838T)输出波形,再检查CPU遥控指令输入端电压。
背光驱动板(Inverter)
背光驱动板故障表现为背光不亮或闪烁,检测要点:
- 输入电压:确认主板提供的+24V/VCC电压是否正常。
- 输出电压:开机瞬间测量灯条接口电压(通常为60-80VAC),若无输出则检查驱动IC(如OZ9926A)及其供电。
- 保护电路:若驱动板频繁进入保护状态,需检测过压/过流检测电路(如光耦PC817)是否误触发。
维修流程与注意事项
- 安全操作:维修前务必断电,对大容量电容(如电源板PFC输出端的450V/100μF电容)进行放电,避免触电。
- 逐步排查:采用“先电源后负载、先静态后动态”的原则,先确认供电正常,再检测信号通路。
- 元件替换:替换芯片时需注意型号兼容性(如电源管耐压值、封装类型),焊接后需清理焊渣,避免短路。
- 软件问题:若出现开机反复重启或花屏,可能是程序错乱,尝试升级固件或恢复出厂设置。
维修数据参考(关键电压测试点)
| 测试点 | 正常电压(V) | 检测条件 |
|---|---|---|
| 电源板AC输入 | 220V | 市电供电 |
| PFC输出 | 380±15V | 正常开机后 |
| 主电源+24V | 24±0.5V | 背光点亮时 |
| 主板+3.3V供电 | 3±0.1V | CPU工作电压 |
| TCON板LVDS供电 | 12V/5V | 屏幕正常工作时 |
| 背光驱动板VCC | 12-18V | 开机瞬间 |
相关问答FAQs
Q1:创维47E600F开机后指示灯亮但屏幕无光,如何快速判断是灯条还是驱动板问题?
A:可采取“断电法”测试:断开背光驱动板与灯条的连接,开机测量驱动板输出端电压,若有电压输出,说明灯条损坏(需用万用表二极管档逐个检测LED灯珠是否击穿);若无电压,则驱动板故障,重点检查驱动IC供电及PWM信号。
Q2:维修后出现图像颜色偏红,且菜单显示正常,可能的原因是什么?
A:此类故障多为LVDS排线接触不良或屏幕驱动板(TCON)问题,首先检查主板到屏幕的排线是否松动、氧化,可用酒精棉擦拭排针;若排线正常,则可能是TCON板的RGB驱动芯片损坏,需替换TCON板或进一步测量其输出信号是否异常。
