开关电源作为现代电子设备中的核心供电单元，其高效、稳定的特性使其广泛应用于通信、工业、消费电子等领域，掌握开关电源的原理与维修技术，不仅有助于电子工程师优化电路设计，也能为维修人员提供故障排查的理论依据，本文将系统阐述开关电源的工作原理、关键电路组成、常见故障及维修方法,并提供相关学习资源的获取途径。

（图片来源网络，侵删）

开关电源的基本工作原理

开关电源的核心是通过高速开关器件（如MOSFET、IGBT）的通断控制，将输入的直流或交流电压转换为高频脉冲电压，再通过整流、滤波和稳压电路输出所需的直流电压，其基本工作流程可分为以下几个阶段：

输入整流与滤波：对于交流输入，通过桥式整流电路转换为脉动直流，再经电容滤波后得到平滑的直流电压；直流输入则可直接进入后续电路。
高频变换：控制芯片（如PWM控制器）驱动开关管以一定频率（通常为20kHz-500kHz）导通与截止，将输入直流电压斩波为高频方波脉冲。
输出整流与滤波：高频脉冲通过变压器隔离（若需隔离）后，由整流二极管（或同步整流管）整流，再经LC滤波电路滤除高频成分，得到稳定的直流输出。
反馈控制：输出电压通过采样电阻分压后，与基准电压比较，误差信号经光耦（隔离型）或直接送回控制芯片，调整PWM占空比,实现闭环稳压。

开关电源的关键电路组成

开关电源的性能取决于各功能模块的设计，主要电路包括：

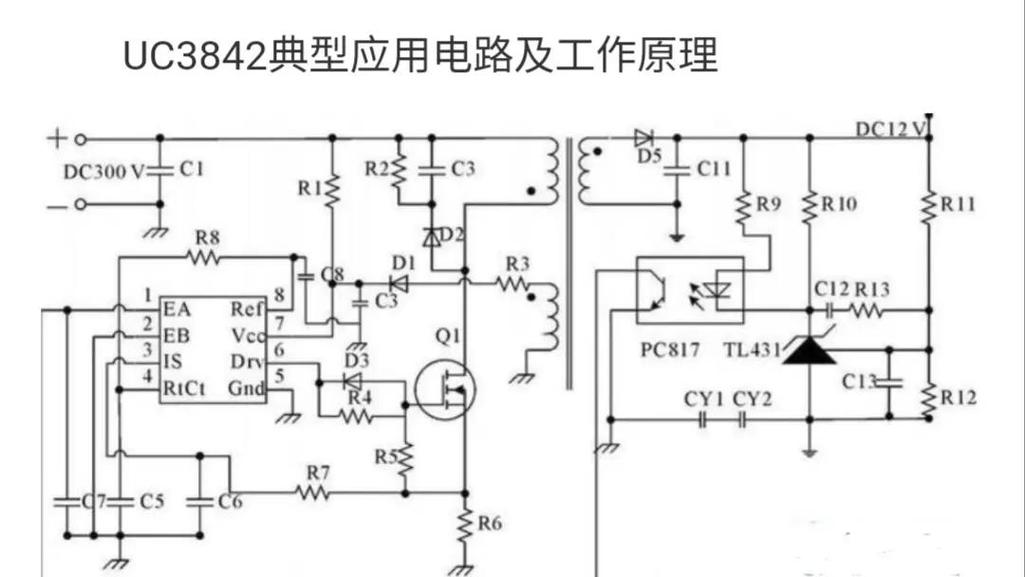

PWM控制电路：如UC384x、TL494等芯片，负责生成驱动信号并调节占空比。
开关管驱动电路：提供足够的驱动电流和电压，确保开关管快速开关，减少损耗。
变压器：实现电压变换、电气隔离及能量传输，其匝数比决定输入输出电压关系。
输出滤波电路：由电感和电容组成，需根据开关频率和输出电流选择合适的参数，以抑制纹波和噪声。
保护电路：包括过流保护（OCP）、过压保护（OVP）、短路保护（SCP）等，防止异常工况损坏电源。

以下为常见开关电源拓扑结构的特点对比：

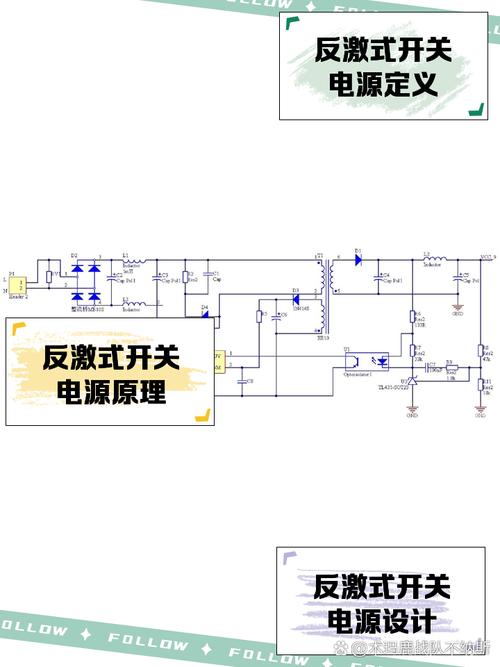

| 拓扑结构 | 优点 | 缺点 | 适用场景 |
|----------|------|------|----------|
| 反激式（Flyback） | 电路简单，成本低 | 功率较小（lt;150W） | 小功率适配器、待机电源 |
| 正激式（Forward） | 传输功率大，纹波小 | 需要复位电路 | 中功率电源（100-500W） |
| 半桥/全桥 | 效率高，适合大功率 | 电路复杂，驱动要求高 | 工业电源、服务器电源 |
| 推挽式 | 结构对称，效率高 | 变压器易饱和 | 低电压、大电流场合 |

开关电源常见故障与维修方法

维修开关电源需遵循“安全第一”原则，先断电测量关键点电压，再逐步排查，常见故障及排查步骤如下：

（图片来源网络，侵删）

输出电压异常（无输出或电压偏高/偏低）
- 原因：PWM芯片损坏、反馈回路开路/短路、采样电阻变值、开关管击穿。
- 维修：用万用表测量PWM芯片的VCC、误差放大器输出及驱动信号波形；检查光耦是否导通；更换损坏的开关管或控制芯片。
开机即烧保险或炸管
- 原因：输入整流桥击穿、开关管短路、滤波电容失效、市电电压异常。
- 维修：断电后测量输入回路电阻，排查短路点；检查开关管G-S极是否击穿；用替换法验证滤波电容性能。
输出纹波过大
- 原因：输出电容ESR过大、电感饱和、接地不良。
- 维修：用示波器测量输出纹波频率和幅度，更换低ESR电容或调整电感参数。
电源无法启动
- 原因：辅助电源故障、PWM芯片无供电、启动电阻开路。
- 维修：测量辅助电源输出电压（通常为12-20V）；检查启动电阻是否变值；更换PWM芯片。
