电动车控制器作为电动车的“大脑”，其性能直接决定车辆的运行稳定性、动力响应及安全性，掌握控制器维修技术，不仅能延长电动车使用寿命，还能快速解决常见故障，提升维修效率，本文将系统介绍电动车控制器的结构原理、常见故障诊断、维修工具与流程,以及关键维修技巧。
电动车控制器的基本结构与工作原理
电动车控制器主要由功率模块（MOS管）、驱动电路、控制芯片（MCU）、采样电路、保护电路等组成，其核心功能是根据调速转把、刹把的信号，以及电池电压、电机电流等反馈信息，控制MOS管的导通与关断，从而调节电机转速和输出功率。
- 功率模块：采用MOS管组成H桥电路，实现电机正反转、调速及刹车断电功能。
- 控制芯片：接收传感器信号（如霍尔传感器、转把电阻信号），通过PWM脉宽调制技术输出驱动信号。
- 保护电路：包括过流保护、欠压保护、过热保护等，防止控制器或电机损坏。
常见故障现象与诊断方法
控制器故障通常表现为电机不转、转速异常、抖动、无力或频繁保护等，维修前需通过现象初步判断故障点，再结合工具进一步检测,以下是常见故障及诊断流程：
| 故障现象 | 可能原因 | 诊断方法 |
|---|---|---|
| 电机不转 | 电源无电压、MOS管击穿、霍尔信号异常 | 用万用表检测控制器输入/输出电压；测量MOS管极间电阻；检查转把信号线电压 |
| 电机转速抖动 | 霍尔元件损坏、相线接触不良 | 逐个测量霍尔传感器输出电压（正常为5V/0V交替）；检查相线与电机连接端子 |
| 控制器频繁保护 | 过流（电机短路）、过热（散热不良） | 断开电机负载，测量控制器输出电流；检查散热片是否松动或积灰 |
| 缺相（无力） | MOS管开路、驱动电路故障 | 用示波器检测MOS管驱动信号波形；测量对应驱动三极管是否正常 |
维修工具与设备准备
维修控制器需配备专业工具，避免因操作不当导致二次损坏：
- 万用表：用于检测电压、电阻、通断，优先选用带二极管档和电容档的数字万用表。
- 示波器：检测PWM信号、霍尔信号波形，判断控制芯片输出是否正常。
- 电烙铁与热风枪：用于更换MOS管、电容等元件，建议选用恒温烙铁（功率30-50W）。
- 配件：备同型号MOS管（如IRF3205、IRF4905）、贴片电容、驱动芯片（如IR2103）等。
- 负载测试仪：维修后模拟电机负载，验证控制器输出稳定性。

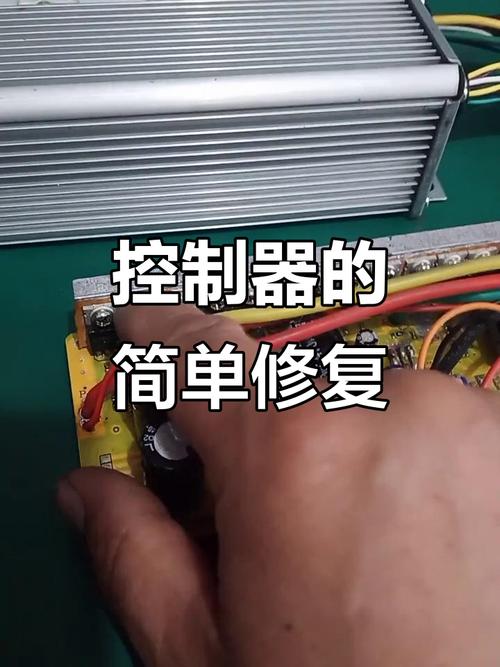

控制器维修流程与技巧
安全断电与初步检测
维修前务必断开电池连接线，电容放电（用电阻短接电容两端），避免触电或元件损坏，观察控制器外观，检查是否有烧焦、鼓包、虚焊等明显问题。

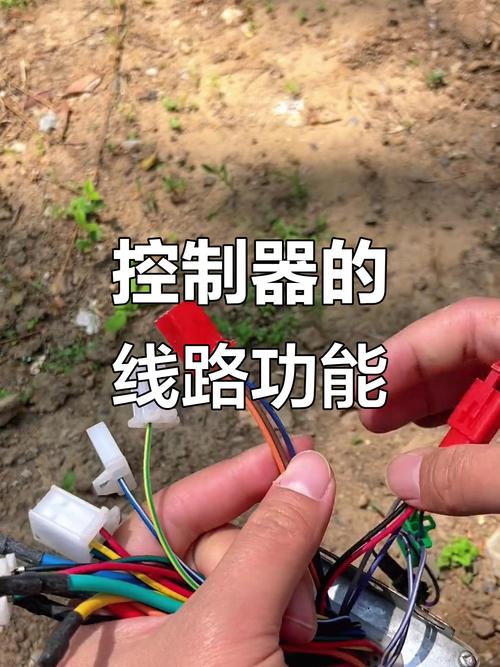

电源与信号线路检测
- 输入电源：测量控制器电源输入端（红黑线）电压，正常为电池组电压（如48V、60V）。

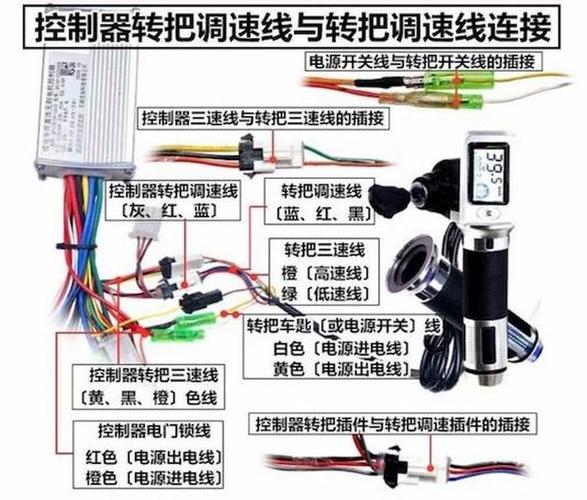

- 转把信号：转动转把，测量信号线（通常为细黄线）与地线电压，应在1-4.2V之间线性变化。
- 霍尔信号：电机霍尔传感器输出线（细黄、绿、蓝）电压应为5V/0V交替波动，若电压恒定或无电压,需更换霍尔元件。
功率模块（MOS管）检测
MOS管是控制器最易损元件，常见故障为击穿（短路）或开路。
- 离线检测：用万用表二极管档测量MOS管D-S极间电阻，正常情况下，G极与D/S极间正向导通（0.5V左右），反向截止；若D-S极间电阻为0，则已击穿。
- 在线检测：若怀疑MOS管损坏，需先拆下再测量，避免电路其他元件干扰。
驱动电路与控制芯片检测
- 驱动电路：测量驱动芯片（如IR2103）输入端（来自MCU的PWM信号）和输出端（至MOS管的驱动信号），输出电压应为10-20V脉冲信号。
- 控制芯片：若MCU无输出信号，需检查其供电（通常为5V或3.3V）、晶振是否起振，必要时更换同型号芯片。
元件更换与焊接技巧
- MOS管焊接：先焊栅极（G极），再焊漏极（D极）和源极（S极），避免静电击穿；焊接后用导线短接G-S极，释放残留电荷。
- 贴片电容/电阻更换：用热风枪加热焊盘，待焊锡熔化后取下元件，清理焊盘后重新焊接，避免虚焊。
维修后测试
- 空载测试：接通电源，不接电机，转动转把，测量控制器输出端电压是否正常（0-电池电压）。
- 负载测试：连接电机，缓慢加速，观察电机是否平稳运行，有无抖动或过热现象。
维修注意事项
- 防静电操作：MOS管和CMOS芯片对静电敏感，维修时需佩戴防静电手环，保持工作台接地。
- 散热处理：大功率控制器需加装散热硅脂，确保MOS管与散热片紧密接触。
- 防水防潮：控制器进水后需彻底干燥，再通电测试，避免短路腐蚀电路板。
- 匹配参数：更换控制器时，需确认电压、功率、相数（有刷/无刷）与原车匹配，否则可能损坏电机或电池。
相关问答FAQs
Q1：电动车控制器进水后如何处理？
A：首先断开电源，拆下控制器并完全干燥（可用风冷或低温烘干，避免高温损坏元件），干燥后用酒精清洗电路板，去除水渍和氧化物，重点检查电源输入端、MOS管和接口处是否有锈蚀，若发现元件烧毁或腐蚀严重，需更换对应元件，测试时先空载运行，确认正常后再接电机负载。
Q2：控制器频繁显示过流保护，但电机和线路正常，如何解决？
A：首先检查控制器电流采样电路（通常为康铜丝或采样电阻），若采样电阻阻值变大或虚焊，会导致检测电流偏高而误保护，其次测量MOS管是否轻微击穿（用万用表二极管档检测D-S极漏电阻），或驱动电路输出信号异常导致MOS管导通不完全，最后检查控制芯片是否损坏，可更换同型号芯片测试，若以上均正常，可能是控制器软件参数漂移,需重新烧录程序或更换整体控制器。
