全自动洗衣机电脑板维修是家电维修中的常见项目,电脑板作为洗衣机的“大脑”，负责控制进水、洗涤、脱水、排水等所有程序的运行，其故障可能表现为洗衣机无法启动、功能紊乱、显示异常、不进水或不排水等多种问题，本文将详细介绍全自动洗衣机电脑板的常见故障原因、维修步骤、检测方法及注意事项，帮助维修人员快速定位并解决问题。

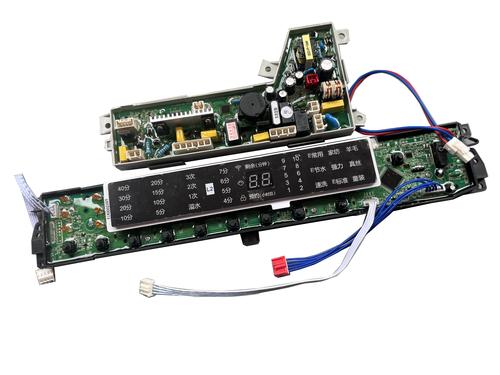

电脑板的结构与工作原理
全自动洗衣机电脑板主要由电源模块、控制芯片、驱动电路、传感器接口、显示面板等部分组成，电源模块负责将220V交流电转换为稳定的直流电，为其他电路供电；控制芯片（通常是单片机）是核心部件，根据用户选择的程序和传感器信号，输出控制指令；驱动电路通过继电器或可控硅控制电机、进水阀、排水阀等部件的通断；传感器接口连接水位传感器、温度传感器等，将洗涤过程中的实时信号反馈给控制芯片，当电脑板出现故障时，需先了解其工作原理，才能准确判断故障点。
常见故障现象及原因分析
-
洗衣机完全无反应
- 原因：电源模块故障（如保险丝熔断、变压器损坏）、电源线接触不良、CPU供电异常。
- 表现：按下电源键后，显示屏无亮光，所有按键无响应。
-
进水异常（不进水或进水不止）
- 原因：进水阀驱动电路故障（继电器损坏、可控硅击穿）、水位传感器失效（无法传递水位信号）、CPU输出异常。
- 表现：选择程序后，洗衣机不进水或进水达到设定水位后仍不停止。
-
洗涤/脱水功能失效
（图片来源网络，侵删）- 原因：电机驱动电路故障（继电器、可控硅损坏）、电机过热保护触发、程序控制逻辑错误。
- 表现：进水正常，但电机不运转，或脱水时转速异常。
-
排水故障（不排水或排水缓慢）
- 原因：排水阀驱动电路故障、排水阀堵塞或卡死、排水传感器异常。
- 表现：洗涤完成后，洗衣机无法启动排水程序，或排水时间过长。
-
显示面板异常（乱码、显示不全、按键失灵）
- 原因：显示驱动电路故障、按键膜接触不良、CPU与显示模块通信异常。
- 表现：显示屏字符混乱、部分功能无法选择或响应。
维修步骤与检测方法
安全准备
- 断开电源,防止触电风险。
- 准备维修工具：万用表、示波器、电烙铁、焊锡、吸锡器、常用电子元件（如保险丝、继电器、可控硅）。
外观检查
- 检查电脑板是否有明显烧焦、元件鼓包、虚焊或腐蚀痕迹（如进水导致的水渍）。
- 检查排线是否松动、插接是否牢固。
电源模块检测
- 保险丝检测：用万用表电阻档测量保险丝是否导通，若熔断需更换同规格保险丝（注意：更换前需排查短路原因）。
- 变压器检测：测量初级线圈阻值（通常为几百欧姆），次级线圈阻值（几欧姆至几十欧姆），若阻值无穷大或短路，则变压器损坏。
- 输出电压检测：通电后测量电源模块输出的直流电压（如+5V、+12V），若电压异常，需检查整流桥、滤波电容等元件。
控制电路检测
- CPU供电检测：测量CPU电源引脚电压（如+5V），若电压正常但CPU不工作，可能是晶振损坏（用示波器检测晶振是否有波形）或CPU本身故障。
- 复位电路检测：检查复位引脚电压，正常情况下应为高电平，若为低电平且无法复位，需检查复位电容或电阻。
驱动电路检测
- 继电器/可控硅检测：
- 继电器：用万用表测量线圈阻值（通常为100-300Ω），触点是否导通，若线圈阻值正常但触点不动作，可能是驱动三极管损坏。
- 可控硅：测量控制极（G）、阳极（A）、阴极（K）之间的阻值，若G-K或G-A之间短路，可控硅损坏。
- 驱动信号检测：用示波器观察CPU输出的驱动脉冲信号，若无信号，需检查CPU程序或相关电路。
传感器接口检测
- 水位传感器：测量传感器阻值（随水位变化而变化，通常为几kΩ至几百kΩ），若阻值无变化或为无穷大，传感器损坏。
- 温度传感器：测量NTC热敏电阻阻值（常温下约10-20kΩ），若阻值异常或短路，需更换。
元件更换与焊接
- 确认故障元件后,用电烙铁拆下损坏元件（注意：拆IC芯片时需用吸锡器，避免损坏焊盘）。
- 更换同型号元件（如继电器型号需一致，可控硅参数需匹配）。
- 焊接后检查是否有虚焊、短路，并用万用表测量关键节点电压是否正常。
维修注意事项
- 防静电：维修时需佩戴防静电手环，避免静电击穿CPU等敏感元件。
- 电源安全：通电测试时，需隔离电源，避免直接接触220V电压部分。
- 元件匹配：更换元件时，务必确认型号、参数一致，尤其是继电器、可控硅、保险丝等。
- 程序备份：若电脑板带有存储程序功能的芯片，维修前需备份程序，避免程序丢失导致无法修复。
维修案例参考
以下为常见故障的快速排查流程：
| 故障现象 | 可能原因 | 检测重点 | 解决方案 |
|---|---|---|---|
| 无反应 | 保险丝熔断 | 电源输入、保险丝 | 更换保险丝，排查短路点 |
| 进水不止 | 水位传感器损坏 | 传感器阻值、接口电压 | 更换水位传感器 |
| 洗涤时电机不转 | 继电器损坏 | 继电器线圈阻值、驱动信号 | 更换继电器，检查驱动电路 |
| 显示屏乱码 | 显示驱动IC故障 | 显示屏供电、通信信号 | 更换显示驱动IC或显示屏 |
相关问答FAQs
Q1：全自动洗衣机电脑板进水受潮后，如何处理？
A：首先断开电源，将电脑板完全拆下，用无水酒精清洗受潮区域（避免使用水），然后用热风枪低温烘干（温度不超过60℃），重点检查电容、排线接口是否因受潮腐蚀，烘干后测量关键元件阻值，确认无短路后再通电测试，若CPU或存储芯片因进水损坏，需更换同型号芯片并重新烧录程序。
Q2：维修后洗衣机部分功能正常，但特定程序无法运行，是什么原因？
A：可能是程序控制逻辑错误或相关传感器信号异常，需检查该程序对应的传感器（如水温传感器、衣量传感器）是否正常，测量其信号是否传输至CPU，若传感器正常，可能是程序存储芯片数据丢失或损坏，需重新烧录程序，检查按键是否粘连或程序选择开关是否接触不良，确保用户指令能正确输入CPU。
