在电子设备维修领域,电流异常是常见故障类型之一，5s开机80毫安”的电流现象特指设备在按下开机键后，电流迅速上升至80mA左右并保持稳定，但无法正常进入系统或完成开机流程的故障，这类问题通常涉及硬件电路、电源管理或关键元器件失效，需要通过系统性的排查定位故障点，以下从故障特征、可能原因、维修流程及注意事项等方面展开详细分析。
故障特征与初步判断
“5s开机80mA”的电流曲线具有典型特征：设备连接电源后，按下开机键瞬间电流从0mA跃升至80mA左右，并持续5秒后自动回落或保持不变，屏幕无显示、指示灯不亮或仅出现短暂闪烁，无法进入开机自检（POST）阶段，根据维修经验，80mA这一电流值通常处于设备“待机功耗”与“开机初始功耗”的临界区间，表明电源管理单元（PMIC）已尝试启动，但因后续电路故障未能完成上电时序。
初步判断依据：
- 若电流稳定在80mA且无波动,多为某供电支路短路或负载异常导致PMIC保护性锁定；
- 若电流在80mA上下小幅波动（±5mA），可能存在时钟信号缺失或复位电路故障；
- 若电流超过80mA（如100mA以上）且持续上升，通常预示着短路故障，需立即断电排查。
可能原因分析
电源管理单元（PMIC）异常
PMIC是负责电压分配、上电时序控制的核心芯片，其内部故障可能导致无法输出正确的使能信号或电压，PMIC的启动引脚（如ON/OFF）检测到异常电压，或内部LDO/DC-DC模块损坏，均可能使系统卡在80mA的初始启动阶段。
关键供电支路短路或开路
设备开机需多路供电同时满足条件,如CPU核心电压、内存电压、屏幕供电等，若某一路供电（如1.2V VCC_CORE）对地短路，PMIC因过流保护会切断输出，电流停留在80mA；若某路供电开路（如3.3V VCC_IO未建立），则后续电路无法响应，导致启动失败。
时钟电路或复位电路故障
CPU、南桥等芯片需要稳定的时钟信号（如32.768KHz晶振）和复位信号（如RST#）才能工作，若晶振停振、复位电压异常或相关电容漏电，芯片无法被“唤醒”，电流会卡在初始启动电流值。
关键元器件失效
- CPU/南桥芯片：内部短路或I/O口漏电可能导致负载电流异常；
- 滤波电容：主供电回路中的电容鼓包、失效，导致电压纹波过大，触发保护；
- 二极管/ MOS管：电源通路的肖特基二极管击穿或MOS管栅极短路，造成供电异常。
软件或固件问题（较少见）
若设备曾尝试刷机或遭遇异常断电,固件损坏可能导致PMIC初始化失败，但此类情况通常伴随电流波动或完全无电流，80mA现象较为罕见。
维修流程与排查步骤
第一步：安全断电与外观检查
- 断开设备电源,短接电池触点释放残余电荷（针对笔记本/手机等设备）；
- 检查主板是否有明显物理损伤：烧焦、电容鼓包、元器件脱落等；
- 使用放大镜观察PMIC、CPU等芯片周边是否有虚焊或裂痕。
第二步：测供电与对地阻值
- 使用万用表二极管档测量各路供电对地阻值,正常情况下阻值应大于100Ω（如VCC_CORE对地约0.5-1kΩ），若某路阻值接近0Ω，则存在短路，需逐一排查相关元器件。
- 重点测量以下供电：
- 待机电压（如5V_STB、3.3V_STB）；
- 开机后需立即建立的电压（如1.05V VCC_CPU、1.8V VCC_DDR）。
常见供电短路排查表：
| 供电电压 | 可能短路元器件 | 检测方法 |
|----------|----------------|----------|
| 1.2V VCC_CORE | CPU核心供电滤波电容、CPU内部、PMIC对应输出端 | 拆除电容后测阻值，若恢复正常则更换电容 |
| 3.3V VCC_IO | 南桥芯片、USB接口芯片、TTL电平转换芯片 | 隔离法：断开芯片供电引脚，测阻值是否恢复 |
| 5V_MAIN | 电源接口、充电管理芯片、USB Type-C接口 | 检查接口是否有异物或氧化 |
第三步：测上电时序与关键信号
- 使用示波器测量PMIC的使能信号（如PWR_BTN#），按下开机键时应出现低电平脉冲；
- 测量时钟信号：CPU晶振（如16MHz）应输出稳定正弦波，32.768KHz晶振输出方波；
- 测量复位信号：RST#电压应从低电平跳变为高电平（约1.8V/3.3V），若一直为低电平，检查复位电路电容或复位芯片。
第四步：替换法与分段排查
- 若怀疑PMIC故障,可查找同型号主板替换测试（需注意焊接工艺）；
- 对于短路故障,采用“分段断电法”：依次断开CPU、内存、屏幕等模块，观察电流是否恢复正常，定位故障区域。
第五步：软件与固件修复
若硬件无异常,可尝试重新刷写BIOS/固件（需使用专业设备），或恢复出厂设置排除软件冲突。
维修注意事项
- 防静电措施：维修过程中佩戴防静电手环，避免人体静电击穿芯片；
- 电源适配器匹配：使用额定电压电流的电源适配器，避免因供电不足导致误判；

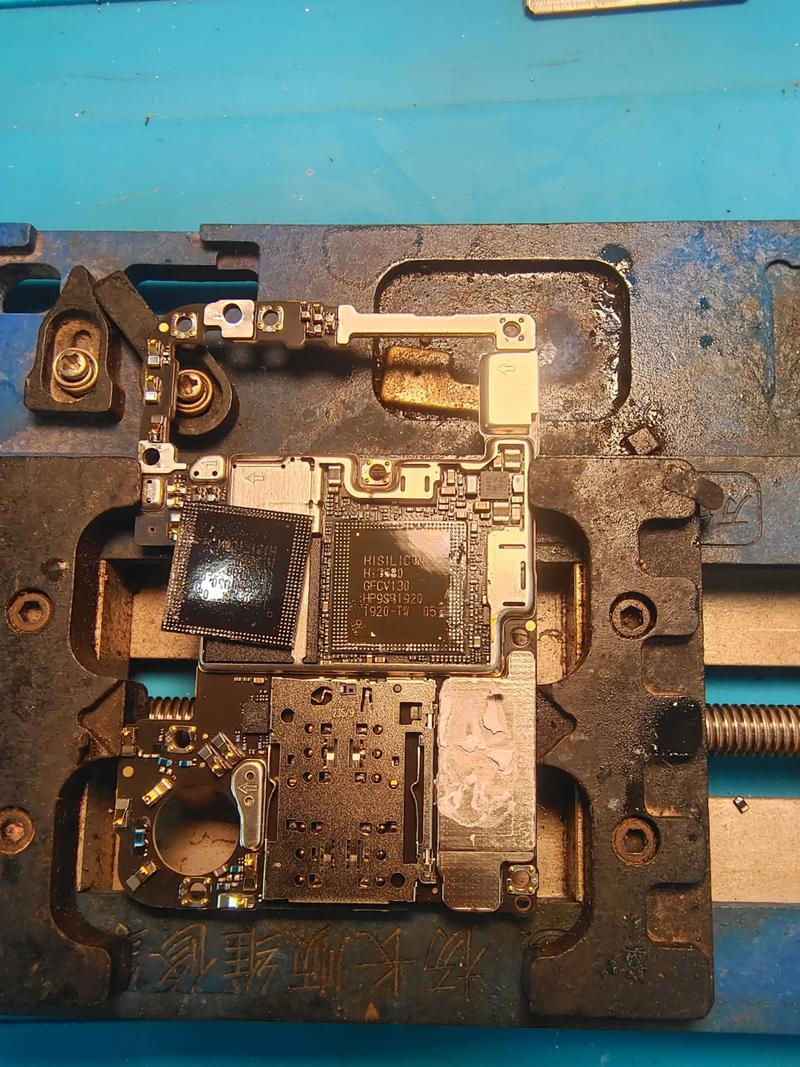

- 焊接工艺：更换BGA芯片（如PMIC、CPU）需使用专业返修台，避免虚焊或焊盘损坏；
- 记录参数：维修前记录关键测试点电压、波形，便于对比分析。
相关问答FAQs
Q1：为什么设备开机电流会卡在80mA而不是0mA或正常开机电流？
A：80mA通常处于PMIC启动后的初始负载电流区间，表明PMIC已接收开机指令并尝试输出基础电压，但因后续电路（如CPU供电、时钟电路）故障，无法完成上电时序，从而被PMIC的保护机制锁定在此电流值，若为0mA，多为PMIC未启动或开机信号异常；若为正常开机电流（如500mA-2A），则说明已进入系统加载阶段。
Q2：维修时发现某路供电对地短路，但拆掉相关电容后短路依旧，如何进一步排查？
A：若拆除滤波电容后短路仍存在，需重点检查该供电支路的末端元器件，1.2V VCC_CORE短路时，可依次拆下CPU、南桥芯片的供电引脚，若拆下某芯片后阻值恢复，则判定为芯片内部短路，还需检查该支路的MOS管、二极管是否被击穿，可通过万用表二极管档测量其PN结是否导通异常。
