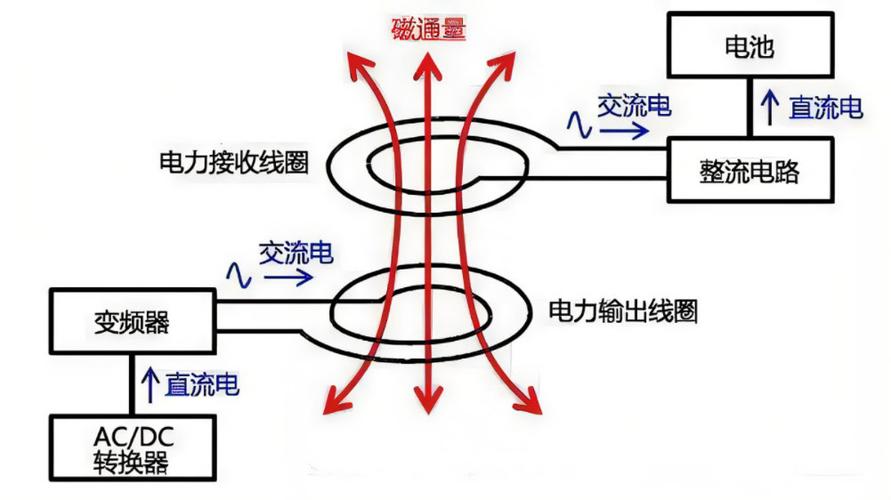

qi无线充电技术原理主要基于电磁感应定律，通过发射端和接收端的线圈耦合实现电能的非接触传输，其核心是利用交变电流在发射线圈中产生变化的磁场，接收线圈通过感应该磁场产生电动势，从而将能量从发射端传递到接收端设备，这一过程涉及多个关键技术环节，包括磁场耦合、谐振匹配、能量传输控制和安全保护等。

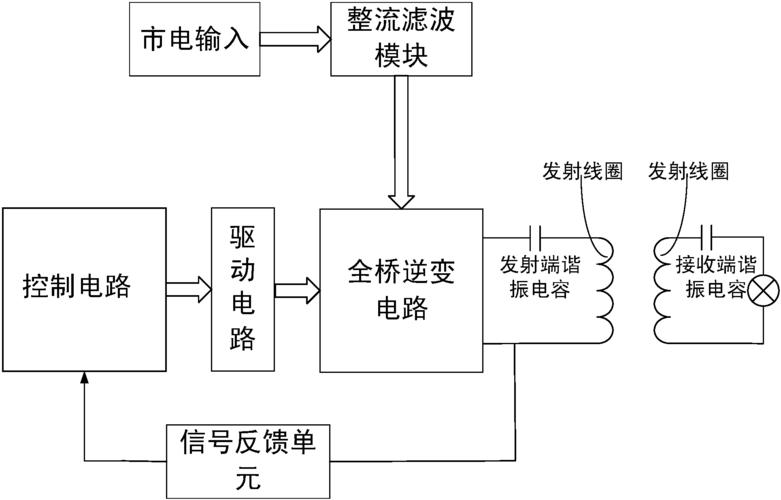

从能量传输的物理本质来看，Qi标准采用电磁感应方式，工作频率通常在100-205kHz范围内，发射端由振荡电路、功率放大器和发射线圈组成，振荡电路产生高频交流电，经功率放大器驱动发射线圈，形成交变磁场，接收端则包含接收线圈、整流电路和电压调节模块，接收线圈感应交变磁场产生交流电流，通过整流电路转换为直流电，再经电压调节模块为设备电池充电，这种能量传输方式类似于变压器的工作原理，但发射与接收线圈之间无需物理接触,且存在一定空气间隙。
Qi技术的关键创新点在于其自适应匹配机制，由于不同设备的接收线圈参数存在差异，且充电过程中设备位置可能移动，Qi标准引入了异物检测（FOD）和位置自适应技术，发射端通过实时监测接收线圈的负载变化，动态调整输出功率和频率，确保能量传输效率，当检测到金属异物或设备位置偏移时，系统会自动降低功率或停止充电，避免安全隐患，这一功能通过发射线圈的多个辅助线圈实现,通过检测反射阻抗变化判断充电状态。
Qi标准的能量传输效率受多种因素影响，包括线圈间的耦合系数、频率匹配度和负载阻抗等，耦合系数取决于线圈间的距离、对准程度和相对面积，通常在0.1-0.5之间，为提高传输效率，Qi设备采用铁氧体磁片引导磁场方向，减少漏磁损耗，通过谐振电容与接收线圈形成LC谐振电路，使系统工作在谐振频率附近，显著提升能量传输效率，实验数据显示，在理想对准条件下，Qi技术的传输效率可达70%-80%，随着距离增加或偏移角度增大,效率会逐渐下降。
Qi协议还包含通信机制，允许发射端和接收端进行数据交换，通信方式采用负载调制技术，接收端通过改变自身阻抗，使发射线圈的电流产生微小波动，发射端检测这一波动并解调出数据信号，这种通信方式无需额外天线，实现了控制信号和状态反馈的双向传输，接收端可以发送电池电量、充电状态等信息,发射端则可调整输出功率或发送配置参数。
安全性是Qi技术的重要考量，其保护机制包括温度监控、过压过流保护和异物检测等，发射端和接收端均内置温度传感器，当温度超过阈值时自动降低功率或停止充电，过压过流保护电路确保输出电压和电流不超过安全范围，异物检测功能通过分析磁场分布变化识别金属或磁性异物，防止因涡流效应导致过热，Qi标准还规定了严格的电磁兼容性（EMC）要求,确保设备在工作时不会对其他电子设备产生干扰。
不同版本的Qi标准在技术参数上有所差异，Qi 1.0-1.2版本支持5W充电功率，采用基础电磁感应技术；Qi 2.0引入了磁吸定位和扩展功率配置（EPP），支持15W充电，并通过磁吸机构提高对准精度；Qi 2.1版本进一步优化了能效和通信协议，支持更高功率和更远距离传输,以下为Qi标准主要版本对比：
| 版本 | 发布时间 | 最大充电功率 | 通信方式 | 新增功能 |
|---|---|---|---|---|
| Qi 1.0 | 2008年 | 5W | 负载调制 | 基础充电功能 |
| Qi 1.2 | 2012年 | 5W | 负载调制 | 异物检测 |
| Qi 2.0 | 2025年 | 15W | 负载调制+扩展通信 | 磁吸定位、EPP |
| Qi 2.1 | 2025年 | 30W | 双向高速通信 | 自适应频率调节 |

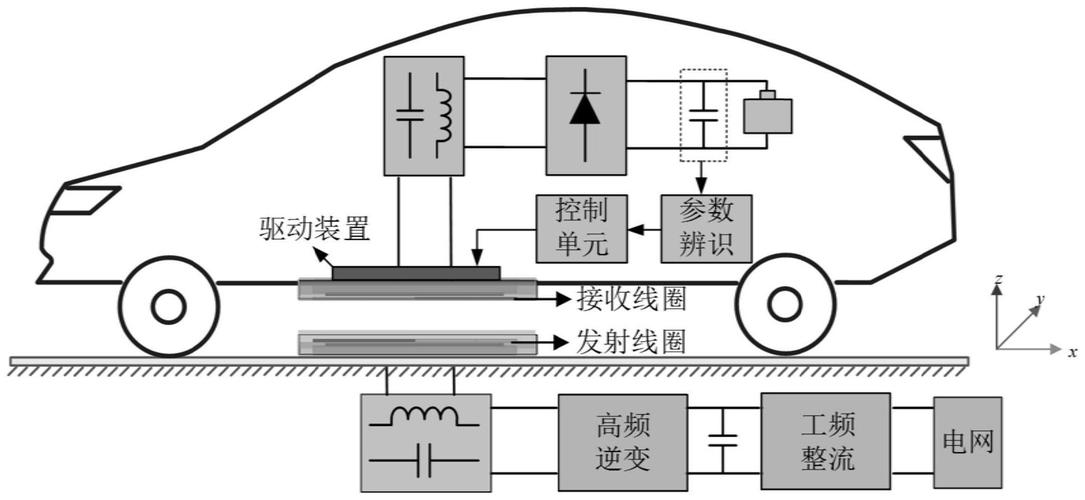

未来Qi技术的发展方向包括更高功率传输、更远距离充电和智能化管理，通过采用多线圈阵列和波束成形技术，可实现更灵活的设备定位和多设备同时充电，结合人工智能算法，系统可预测设备充电需求，动态优化能量分配，进一步提升充电效率和用户体验，随着物联网和电动汽车的普及，Qi技术有望在更广泛的领域实现应用，如智能家居、医疗设备和工业自动化等。
相关问答FAQs：
-
问：Qi无线充电会对手机电池造成损害吗？
答：正常使用Qi无线充电不会对手机电池造成损害，Qi标准内置多重保护机制，包括温度控制、电压调节和过充保护，确保电池在安全范围内充电，现代手机电池大多采用锂离子电池，其充电管理系统（BMS）会与Qi充电器协同工作，优化充电曲线，延长电池寿命，长时间使用非认证或劣质无线充电器可能存在风险,建议选择符合Qi标准的正规产品。 -
问：Qi充电时为什么需要将设备对准特定位置？
答：Qi充电设备需要精确对准的主要原因是为了最大化能量传输效率，发射线圈和接收线圈之间的磁场耦合强度与对准精度直接相关，若位置偏差过大，会导致耦合系数急剧下降，能量传输效率显著降低，甚至可能触发异物检测机制而停止充电，Qi 2.0及以上版本通过磁吸定位技术解决了这一问题，利用磁铁引导设备自动对准，同时支持更大角度的容错范围,提升用户体验。
