智能照明系统技术交底是确保项目从设计到施工再到运维全流程顺利推进的关键环节，需明确技术标准、施工要点、调试流程及注意事项，确保系统功能实现、性能达标且安全可靠，以下从系统组成、技术参数、施工安装、调试验收及运维管理五方面进行详细说明。
（图片来源网络，侵删）
系统组成及核心功能
智能照明系统主要由控制模块、执行器、传感器、通信网络及管理平台构成，各部分协同实现对照明设备的智能控制。
- 控制模块：包括中央控制器（如网关、服务器）和分区控制器（如智能开关、驱动器），负责接收指令、解析协议并下发控制信号，支持本地控制与远程联动。
- 执行器：如智能调光模块、继电器等，直接连接照明灯具（LED、荧光灯等），根据控制模块信号调节亮度、色温或开关状态。
- 传感器：包含人体红外传感器（PIR）、光照传感器、智能开关面板等，实时采集环境数据（如人员活动、光照强度），作为自动控制的输入条件。
- 通信网络：采用有线（KNX、Modbus、CAN总线）或无线（ZigBee、LoRa、Wi-Fi）协议，确保各设备间数据传输稳定，其中KNX协议因其标准化程度高、抗干扰性强，适用于大型商业建筑；ZigBee/LoRa更适合低成本、易部署的中小型项目。

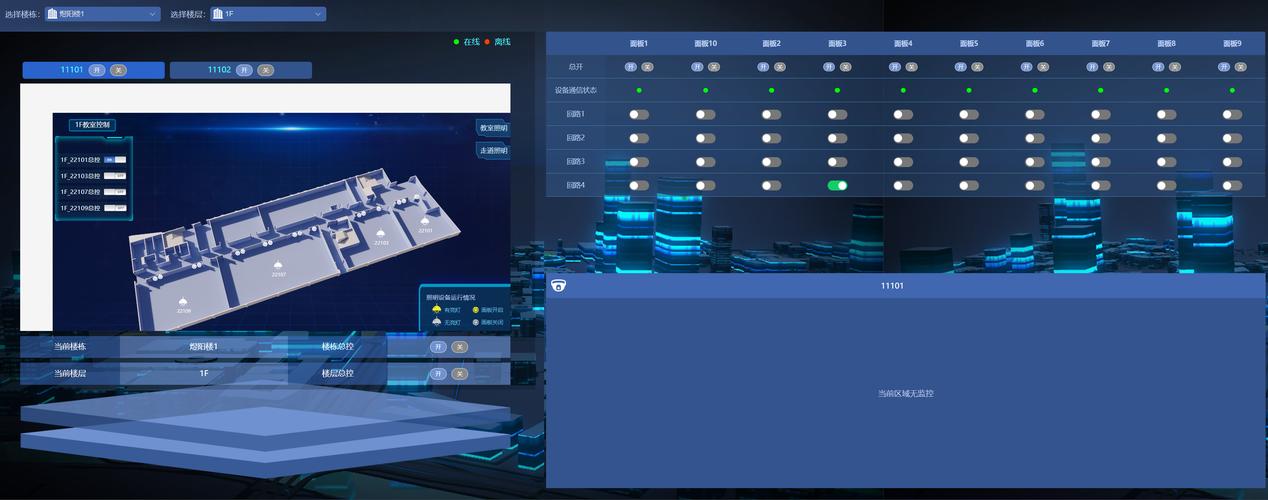

- 管理平台：通过本地触摸屏或云端软件（如手机APP、Web端）实现场景模式设置、能耗统计、故障报警等功能，支持定时控制、联动策略（如“人来灯亮、人走灯灭”）及第三方系统对接（如BA、安防系统）。
关键技术参数要求
为确保系统兼容性及性能，需明确以下核心参数：
| 组件类型 | 关键技术参数 | 标准要求 |
|---|---|---|
| 控制模块 | 工作电压、通信协议、响应时间、负载能力 | 电压AC220V±10%/DC24V；支持至少2种以上主流协议；响应时间≤100ms；负载电流≥16A/路 |
| 智能灯具 | 额定功率、色温范围（显色指数Ra≥80）、调光范围（1%-100%）、寿命（≥50000小时） | LED灯具需符合GB/T 24909-2010标准；调光无频闪；支持0-10V/DALI/PWM调光协议 |
| 传感器 | 检测距离（PIR传感器≥8m）、光照精度（±10%）、安装高度（0.8-2.5m） | 传感器防护等级IP44（室内）/IP65（室外）；工作温度-10℃~50℃ |
| 通信网络 | 传输距离（有线≥1000m/单段，无线≥50m）、通信速率（KNX≤9.6kbps，ZigBee≤250kbps） | 有线网络需做阻抗匹配；无线网络需避免2.4GHz频段干扰（如Wi-Fi、蓝牙） |
| 管理平台 | 并发用户数、数据存储周期（≥30天）、支持操作系统（Windows/Android/iOS） | 云平台需通过ISO27001信息安全认证；本地服务器支持断网离线控制 |
施工安装规范
施工阶段需严格按照电气规范及设计图纸执行，重点控制以下环节：
-
管线敷设
（图片来源网络，侵删）- 有线通信线（如KNX双绞线）需单独穿管（PVC管或金属管），强电与弱电管线间距≥30cm，避免电磁干扰；
- 无线传感器安装位置需避开金属遮挡物（如钢柱、风管），确保信号覆盖无盲区，同一区域传感器节点数≤30个（ZigBee协议建议值）。
-
设备安装
- 控制模块（如驱动器）需安装在弱电井或配电箱内，距地高度1.2-1.5m，通风散热良好，并预留≥10cm的维护空间；
- 智能灯具安装需与普通灯具区分，调光灯具需确保驱动器与灯具功率匹配（如LED灯功率≤驱动器额定功率的80%）；
- 传感器安装位置需根据功能需求确定：PIR传感器安装于检测区域对角线位置，避免直对空调出风口或快速移动物体；光照传感器需安装在无遮挡的自然光采集点（如窗边1m内）。
-
接线与标识
- 所有接线需压接牢固，颜色统一（相线L-红、零线N-蓝、地线PE-黄绿），端子标识清晰（如“照明1路-DALI+”“传感器1-PIR”）；
- 通信线终端需安装终端电阻（如KNX总线两端各接一个一个120Ω电阻），防止信号反射。
系统调试与验收
调试分单机调试、联动调试及压力测试三阶段，验收需依据《智能建筑工程质量验收规范》（GB 50339-2025）执行。
-
单机调试
（图片来源网络，侵删）- 逐个测试控制模块、传感器、灯具：
- 控制模块通电后，通过本地面板测试开关/调光功能，响应时间应≤100ms；
- 传感器模拟触发（如遮挡PIR传感器、光照传感器用黑布遮光），检查设备状态变化（如传感器指示灯亮灭）；
- 灯具通电后，测试调光范围是否覆盖1%-100%，无闪烁、无色差。
- 逐个测试控制模块、传感器、灯具：
-
联动调试
- 按设计场景联动逻辑测试：
- “办公模式”：光照传感器检测自然光强度≥500lux时，自动调低灯光亮度至30%；
- “安防模式”：人体传感器检测到人员活动后，触发对应区域灯光100%亮起，并同步推送报警信息至管理平台；
- 定时控制：设置“下班后自动关闭所有非必要照明”，验证执行时间误差≤1分钟。
- 按设计场景联动逻辑测试：
-
压力测试
- 模拟多设备并发控制（如同时开启50路灯光），检查通信延迟是否≤200ms，管理平台无卡顿或掉线；
- 断网测试：断开网络后，本地控制功能（如面板开关）应正常，恢复网络后数据自动同步。
-
验收标准
- 功能验收：所有预设场景、联动策略、控制指令执行准确率100%；
- 性能验收：通信误码率≤10⁻⁶，传感器检测准确率≥95%；
- 资料验收：提交完整的竣工图纸（管线图、设备布置图）、调试记录、操作手册及设备保修文件。
运维管理要点
- 日常巡检：每月检查设备接线是否松动、传感器表面是否清洁（灰尘可能导致灵敏度下降），记录系统运行日志（如故障报警、能耗数据）。
- 软件维护：定期（每季度）更新管理平台固件，修复漏洞；备份场景配置及历史数据，防止误操作导致配置丢失。
- 故障处理：常见故障及解决方法：
- 灯具不亮：检查驱动器输出电压是否正常（如0-10V调光驱动输出电压应为0-10V），更换损坏驱动器或灯具；
- 传感器无响应：检查传感器供电电压（DC12V/24V），重新绑定通信地址（无线传感器需重新加入网络）。
相关问答FAQs
Q1：智能照明系统是否可以与原有照明系统兼容？如何实现？
A：部分兼容，需根据原有灯具类型及控制方式调整，若原有灯具为普通LED灯，可更换为支持智能调光协议（如0-10V/DALI）的灯具，并加装对应驱动器；若原有灯具为荧光灯，需整体更换为智能LED灯具，同时保留原有强电线路，仅替换控制模块和传感器，对于无法更换的灯具，可增加智能继电器模块实现开关控制，但无法实现调光功能。
Q2：无线智能照明系统的信号干扰问题如何解决？
A：主要通过以下方式解决：① 选择2.4GHz频段中干扰较少的信道（如ZigBee的CH15-CH26），避开Wi-Fi常用的CH1-CH6和CH11；② 在信号弱区域增加无线中继器，扩展覆盖范围；③ 采用Mesh组网技术，通过多节点中继增强信号稳定性；④ 对于金属结构较多的区域，改用有线通信（如KNX总线）确保传输可靠性。
