攻放维修联声电路图,故障如何排查?

攻放及维修联声电路图是音响系统中至关重要的技术文档,它详细描绘了功率放大器(攻放)与相关联声设备(如音源、调音台、音箱等)的连接方式、信号流向及电路结构,为系统的搭建、调试与故障排查提供了核心依据,以下从电路图基础构成、核心功能模块、连接规范及维修要点等方面展开详细说明。

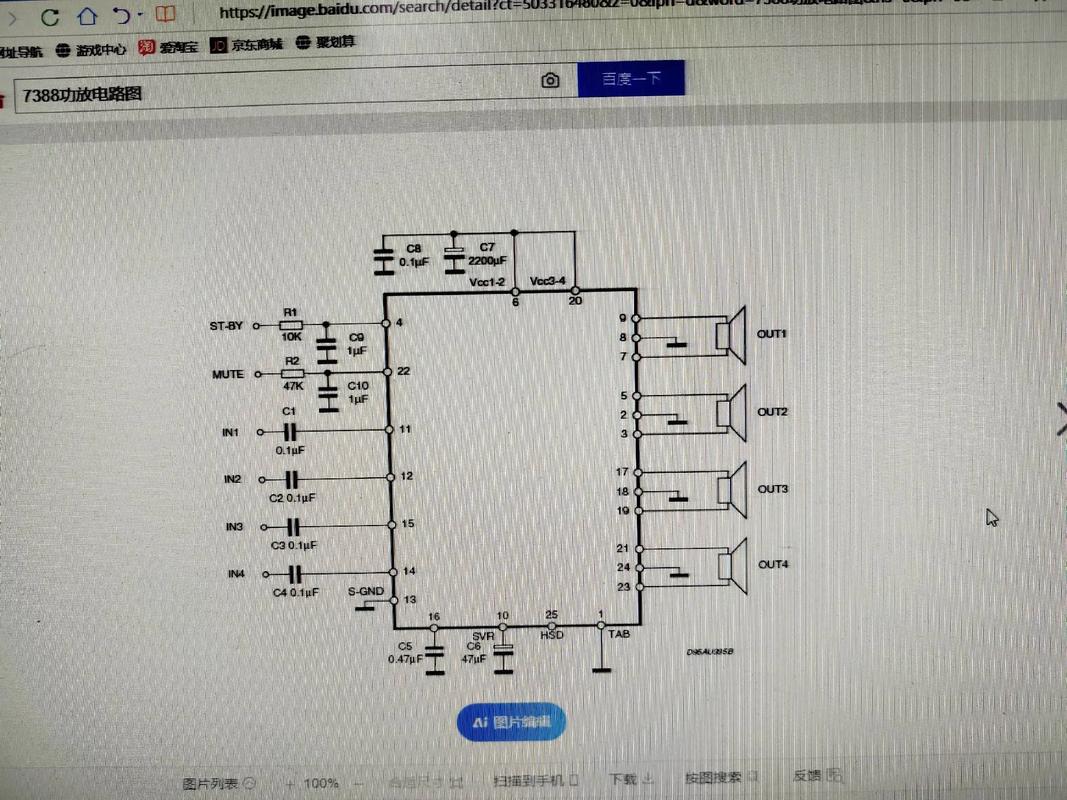

攻放维修联声电路图,故障如何排查?-图1
(图片来源网络,侵删)

电路图的基础构成与核心模块

攻放及维修联声电路图通常包含电源模块、信号输入模块、信号处理模块、功率放大模块及保护模块等部分。

  1. 电源模块:为整个系统提供稳定的直流电压,通常采用变压器降压、整流桥滤波及线性稳压(如LM317)或开关稳压(如LM2596)电路设计,电路图中需明确标注输入电压(如220V AC)、输出电压(如±35V DC)及滤波电容参数(如10000μF/50V),确保电源纹波系数小于1%,避免对音频信号产生干扰。
  2. 信号输入模块:包括音源接口(如XLR卡侬座、RCA莲花座)、音量控制电位器及输入缓冲级(如NE5532运放),电路图中需标明阻抗匹配参数(如低阻输入600Ω,高阻输入10kΩ),并绘制平衡转不平衡的转换电路(如变压器耦合或差分放大电路),以抑制共模噪声。
  3. 信号处理模块:包含音调调节(如高低通滤波器)、均衡器(如多频段运放反馈网络)及分频电路(如二阶巴特沃斯有源分频),分频点为2kHz的高通滤波器,可采用μA741运放搭建,参数需满足C1=10nF、R1=7.95kΩ,确保分频斜率为12dB/oct。
  4. 功率放大模块:为核心部分,常见采用AB类推挽架构(如TDA2030、LM1875集成芯片)或OCL/OTL分立元件电路,电路图中需标注功放管型号(如TIP3055/TIP2955对管)、静态电流(通常为20-50mA)及散热器设计要求(如热阻≤5℃/W)。
  5. 保护模块:包括过流保护(如继电器串联在输出回路)、过热保护(如热敏电阻监测功放管温度)及过压保护(如瞬态电压抑制二极管TVS),电路图中需明确保护触发阈值(如过流点设为5A)及响应时间(<1ms)。

连接规范与信号流向

攻放与联声设备的连接需遵循“平衡传输、阻抗匹配、接地分离”原则。

  • 信号流向:音源(如麦克风)→调音台(信号调理)→分频器(频率分配)→攻放(功率放大)→音箱(电声转换),电路图中需用箭头标注信号方向,并在关键节点(如调音台输出端)标注电平值(如+4dBu)。
  • 接口类型:专业设备多采用XLR平衡接口,抗干扰能力强;民用设备常用RCA非平衡接口,需注意屏蔽层接地方式。
  • 接地规范:采用“星形接地”方式,将电源地、信号地、机壳地分别连接至一点,避免地环路噪声,电路图中需用符号区分接地类型(如⏚为电源地,⊕为信号地)。

维修要点与故障排查

根据电路图排查故障时,需遵循“先断电后通电、先静态后动态、先电源后负载”的原则。

  1. 电源故障:若攻放无输出,首先测量电源模块输出电压,如电压为0,检查保险管是否熔断(常见原因整流桥击穿或滤波电容短路);如电压偏低,排查稳压芯片是否失效(如LM317输出端与调整端电压差应为1.25V)。
  2. 信号通道故障:采用信号注入法,从输入端逐级注入1kHz/0.5V正弦波,用示波器观测波形,若某级无输出,检查对应运放电源是否正常(如NE5532需±15V供电),或反馈电阻是否开路(如闭环增益由Rf/R1决定,Rf通常为100kΩ)。
  3. 功率放大故障:若输出出现削顶失真,检查静态电流是否过大(可能功放管软击穿);若输出有直流电压(正常值<50mV),保护电路应动作,排查输出电容是否漏电(如2200μF/63V电解电容失效)。

关键参数对照表

模块 关键参数 典型值 检测工具
电源模块 输出纹波系数 ≤1% 示波器
信号输入模块 输入阻抗 10kΩ(高阻)/600Ω(低阻) 万用表
功率放大模块 频率响应 20Hz-20kHz(±0.5dB) 频谱分析仪
保护模块 过流保护阈值 5A±0.2A 电子负载

相关问答FAQs

Q1:攻放电路图中,为何功放输出端需串联大容量电容(如2200μF)?
A1:该电容为“隔直通交”电容,作用是阻断功率放大级的直流偏置电压(可能因元件不对称产生),防止直流电流烧毁音箱音圈,其容值需满足Xc=1/(2πfC)远小于音箱阻抗(如8Ω),对20Hz低频信号Xc应<0.8Ω,故需选用低ESR的电解电容。

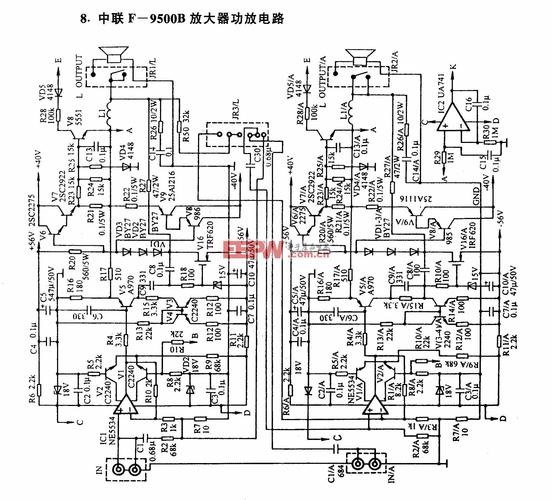

攻放维修联声电路图,故障如何排查?-图2
(图片来源网络,侵删)

Q2:维修时发现攻放出现“自激振荡”现象(输出有高频啸叫),如何通过电路图定位故障?
A2:首先通过电路图找到功率放大级的负反馈回路,检查补偿电容(如30pF)是否虚焊或失效,导致相移过大引发自激,排查布线问题,若输入线与输出线平行走线过长,会通过寄生电容耦合振荡,需按电路图要求改为屏蔽隔离布线,测量电源内阻,若滤波电容容量衰减,会导致电源动态响应不足,需更换同规格电容。

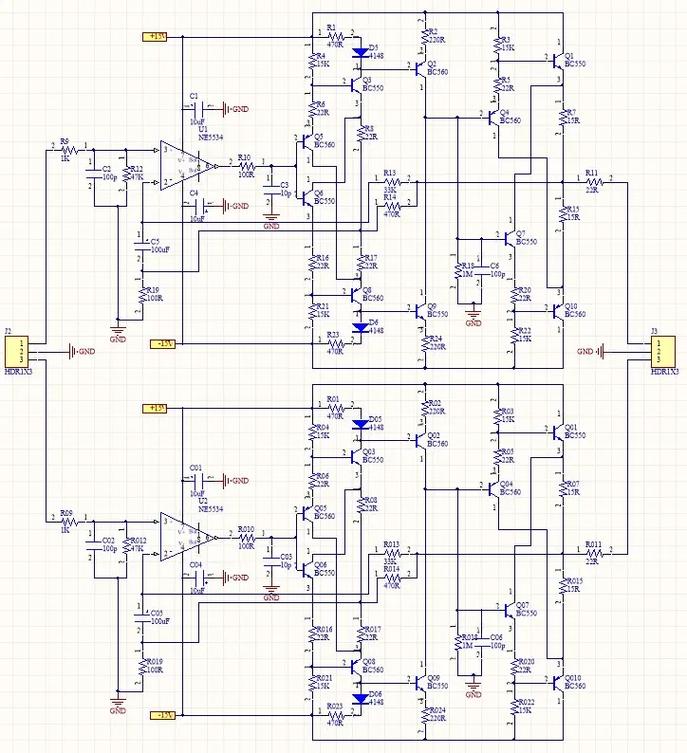

攻放维修联声电路图,故障如何排查?-图3
(图片来源网络,侵删)
