引言：认识TNy280——小身材大能量的电源核心
在各类现代电子设备中,开关电源因其高效率、小体积的优点而被广泛应用。Power Integration公司（PI） 的TinySwitch（TNy）系列芯片，尤其是TNy280，是其中一颗备受瞩目的“明星”器件，它属于一款高效、低功耗的隔离式反激式开关电源IC，内置了700V的MOSFET开关管，仅需极少的外围元件即可构成一个完整的电源方案。
尽管TNy280以其稳定性和高集成度著称,但在长期使用或受到电网波动、负载异常等因素影响后，仍可能出现故障，本文将作为你的“实战手册”，带你一步步掌握TNy280电源的维修精髓。
TNy280电源常见故障现象分析
在动手维修前,准确判断故障现象是成功的第一步，TNy280电源常见的故障表现主要有以下几种：
- 完全无输出（指示灯不亮，风扇不转）： 这是最常见的故障，通常意味着电源未工作，或保护电路已启动。
- 输出电压偏低： 标称12V输出只有5V或更低，可能是负载过重、反馈环路异常或初级电路问题。
- 输出电压偏高： 电压超过正常值，存在烧毁后续电路的风险，通常是反馈系统失效的信号。
- 输出电压不稳定，伴有“滋滋”声： 表明电源在临界状态下工作，可能是负载能力不足、元件性能不良或控制环路振荡。
- 屡烧保险管或TNy280芯片： 这是严重的故障，通常意味着存在短路击穿点，必须彻底排查。
维修前的安全准备与工具
安全永远是第一位的,维修开关电源，尤其是涉及市电的部分，必须做好以下准备：

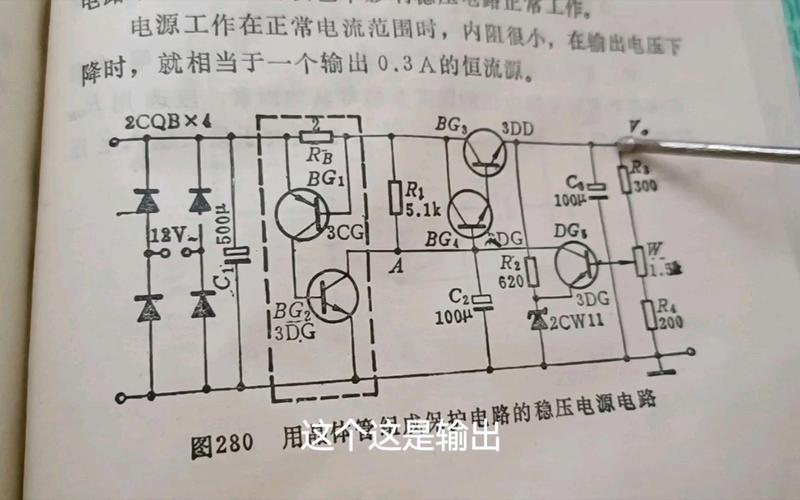

（图片来源网络，侵删）
- 工具准备：
- 万用表： 必备！用于测量电压、电阻、通断，建议有数字和指针两种。
- 示波器： 专业维修利器，用于观察开关波形、反馈信号等，精准定位疑难杂症。
- 隔离变压器： 强烈推荐！将待修设备与市电隔离，防止因设备漏电导致触电。
- 焊接工具： 电烙铁、焊锡、松香、吸锡器、热风枪（用于拆卸TNy280这类贴片芯片）。
- 配件： 同型号的TNy280芯片、快速恢复二极管、高压电解电容、稳压二极管（如4.3V或5.6V）、保险管等。
- 安全操作：
- 断开电源,等待大容量滤波电容（C1）充分放电，可用大功率电阻进行放电。
- 佩戴绝缘手套,脚下垫绝缘垫。
- 先进行静态电阻测量,确认无明显短路后再通电测试。
TNy280电源维修核心步骤（由简到繁）
遵循科学的维修流程,可以事半功倍，避免盲目操作导致故障扩大。
外观检查与初步测量
-
目视检查：
- 观察保险管（F1）是否发黑、熔断，这是判断是否存在严重短路的第一线索。
- 检查PCB板上是否有明显烧焦、发黑、元件爆裂的痕迹，特别是TNy280芯片、高压电解电容（C1）、输出整流二极管（D1）和开关变压器。
- 检查引脚是否有虚焊、脱焊。
-
静态电阻测量（关键！）：
- 测量TNy280的D/S极（源极和漏极）之间的电阻。 正常情况下，内置MOSFET的体二极管会导致正向（红表笔接D，黑表笔接S）有一定阻值（几十到几百欧），反向阻值应非常大（接近无穷大），如果正反向阻值都很小或为零，则TNy280芯片已击穿损坏。
- 测量输入端（L、N线）的对地电阻。 拔下所有插头，用万用表RX10k档测量L/N线对大地（FG或散热片）的电阻，应显示为无穷大，若阻值很小，说明存在严重漏电或短路。
- 测量输出端的对地电阻。 测量V+和V-（或GND）之间的电阻，判断负载是否存在短路。
保险管熔断的深度排查
如果保险管熔断,绝对不能直接更换新保险管就通电！ 必须找到并排除短路故障点。

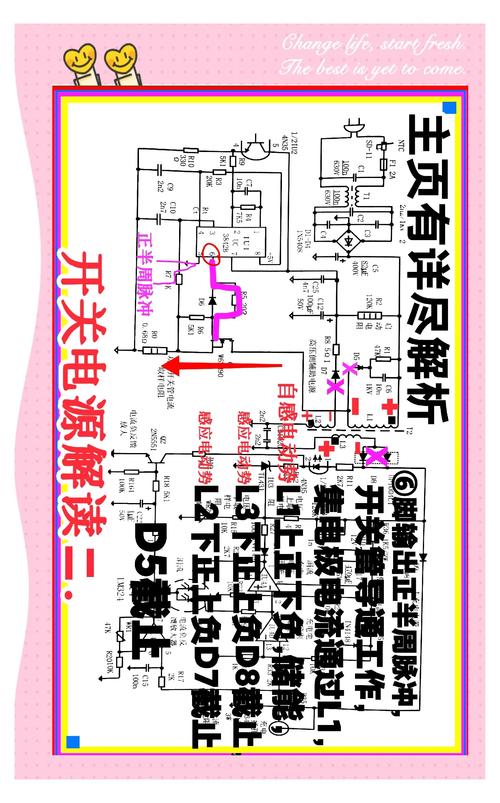

（图片来源网络，侵删）
- 拔掉所有外部连接线（如主板、风扇等），只保留电源本身。
- 再次测量输入端的对地电阻。 如果仍然短路，则故障点在电源内部。
- 重点排查以下元件：
- TNy280芯片： 如步骤一所述，D/S极是否击穿。
- 输入整流桥（BR1）： 是否有二极管被击穿。
- 高压滤波电容（C1）： 是否被击穿或漏电严重。
- 消磁电阻（TH1）： 是否失效（阻值变得很小）。
- 开关变压器（T1）初级绕组： 是否匝间短路。
- 其他高压元件： 如X电容、Y电容是否漏电。
排除所有短路故障后，方可更换同规格的保险管进行下一步测试。
保险管未熔断，但无输出的检修
这种情况说明电源的初级回路或控制部分可能未工作。
-
测量TNy280的VCC引脚（第5脚）电压。
- VCC电压为0V： 问题出在供电部分，检查启动电阻（Rstart，通常为几百kΩ到1MΩ的高阻值电阻）是否开路；检查VCC滤波电容（Cvcc）是否击穿或漏电；检查辅助绕组（反馈绕组）的整流二极管（Daux）和滤波电容是否正常。
- VCC电压正常（通常在5.5V-9V之间）： 说明TNy280已获得工作电压，问题可能在于：
- 使能端（EN/UV，第4脚）： 检查该引脚电压是否被拉低，正常工作时，此引脚应悬空或接有稳压电路，如果电压过低，芯片会停止工作。
- 源极（S，第2脚）连接： 检查源极对地是否开路，或连接电阻（Rsense）是否过大或开路。
- TNy280芯片本身损坏： 虽然D/S极未击穿，但内部控制电路可能已失效。
-
关键波形测量（使用示波器）：
- 测量漏极（D，第1脚）波形。 正常工作时，应能看到周期性的、幅值在300V左右的开关脉冲波形。
- 无波形： 确认TNy280未启动，重点检查VCC和EN引脚。
- 波形异常： 可能是开关变压器短路、负载过重或环路补偿电路问题。
- 测量漏极（D，第1脚）波形。 正常工作时，应能看到周期性的、幅值在300V左右的开关脉冲波形。

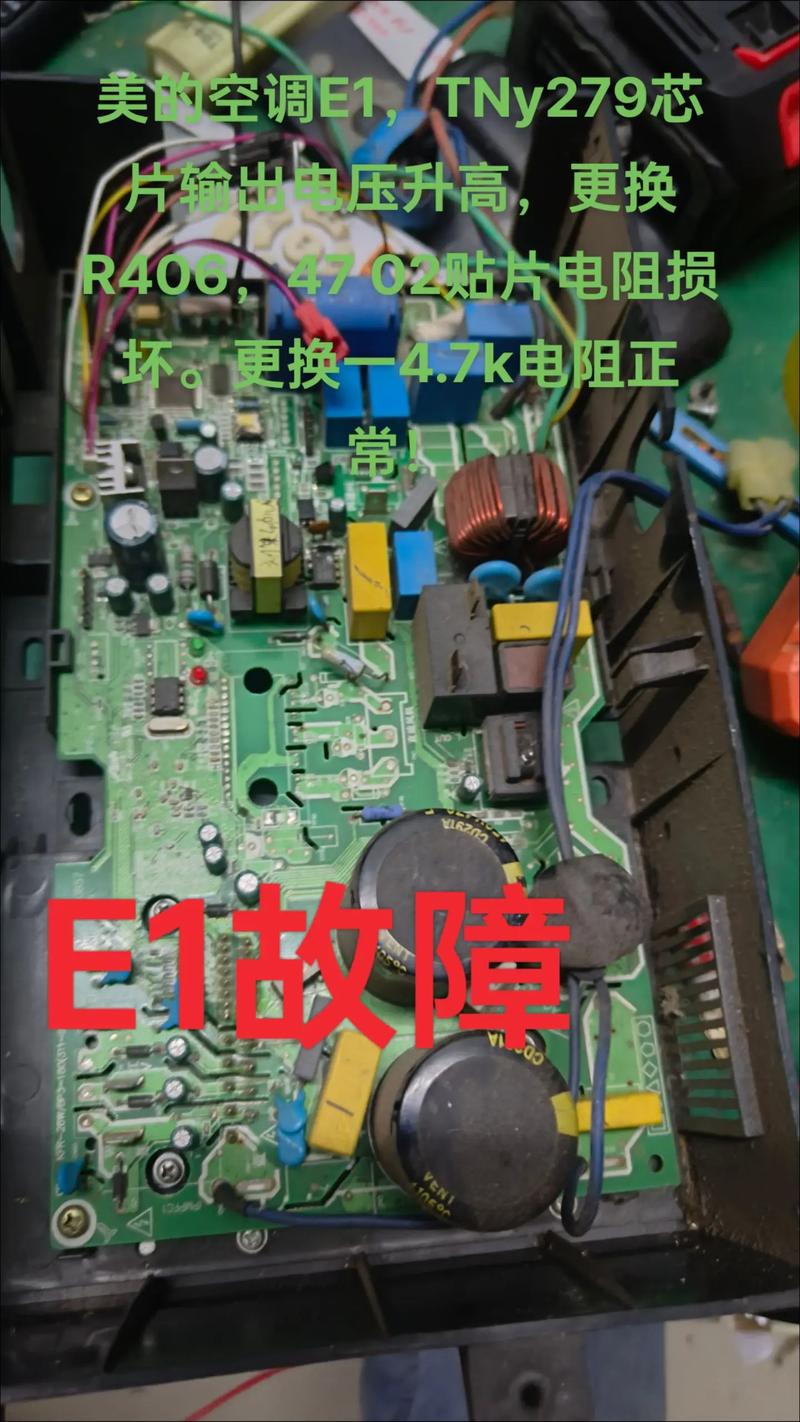

输出电压异常的检修
输出电压异常,问题通常出在反馈环路，TNy280采用简单的初级侧调节（PSR）技术，通过检测辅助绕组的电压来稳定输出。
- 测量输出电压： 用万用表精确测量V+和V-的电压。
- 检查反馈电路（辅助绕组部分）：
- 辅助绕组整流滤波电路： 检查辅助绕组的整流二极管（Daux）、滤波电容（Cvcc）是否正常。
- 稳压二极管（ZD1）： 这是PSR的核心，检查其稳压值是否正确（若输出为12V，辅助绕组电压约为15V，ZD1的稳压值可能在4.3V或5.6V，通过分压网络给EN脚提供参考电压），用万用表测量其是否被击穿或漏电。
