第一部分：维修前的准备与安全

在进行任何维修操作之前,安全永远是第一位的。

（图片来源网络，侵删）

断电确认：
- 确保机床总电源已完全切断。
- 等待至少5-10分钟，让系统内部电容（特别是直流母线）完全放电,避免电击风险。
- 锁上电源开关，并挂上“禁止合闸”的警示牌。
工具准备：
- 基本工具：螺丝刀（十字、一字，带磁性）、万用表（数字万用表，带二极管和电容测试功能）、尖嘴钳、剥线钳。
- 专用工具：电烙铁（用于焊接）、吸锡器、热风枪（可选）、示波器（高级诊断用）、编程器（用于固件恢复，如U-PSD芯片）。
- 备件：准备好常用的备件，如保险丝、电池、风扇、常见型号的继电器等。
资料准备：
- 机床电气图纸：这是维修的“地图”，必须随身携带，包括系统总图、I/O接线图、PMC（PLC）梯形图、伺服驱动器/电机手册等。
- 802D系统手册：了解系统的基本组成、工作原理和报警信息。
- PMC程序：如果机床厂商提供了源程序，将备份好的程序准备好,以便在必要时恢复。

第二部分：802D系统基本组成与常见故障点

802D系统主要由以下几部分组成,了解它们有助于快速定位故障。

（图片来源网络，侵删）

组成部分	功能描述	常见故障点
CNC单元 (PCU)	系统的大脑，包含CPU、内存、轴控制接口等。	- 死机/黑屏：软件冲突、硬件损坏、电源问题。 - 轴无法运动：参数丢失、驱动器故障、硬件接口问题。 - 通讯中断：RS232接口损坏、通讯电缆问题。

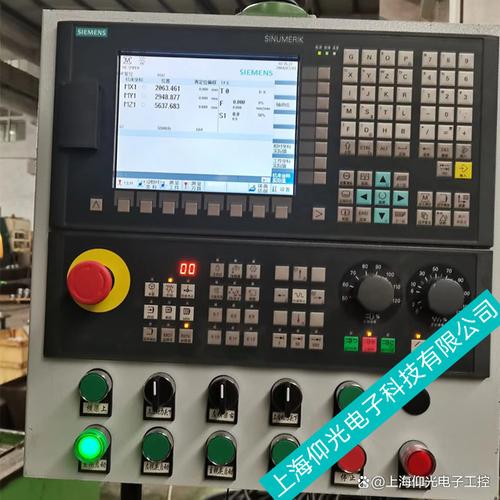

操作面板 (OP)	人机交互界面，用于输入程序、参数和操作机床。	- 屏幕不亮/花屏：电源板故障、液晶屏损坏、排线松动。 - 按键无反应：按键膜损坏、按键板损坏、连接线问题。 - 通讯失败：与NCU的通讯电缆（通常是扁平电缆）松动或损坏。
机床控制面板 (MCP)	机床厂家定制，用于启停、主轴、冷却、刀具等操作。	- 所有按键无效：24V DC电源未接通或保险丝熔断。 - 部分按键无效：对应I/O点损坏或线路问题。 - 急停按钮按下：检查急停回路。

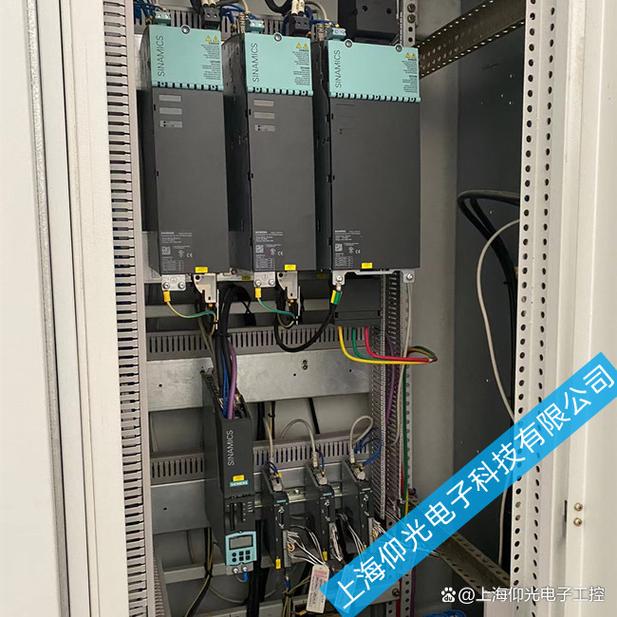

驱动系统	包括611A/U系列伺服驱动器和1FT/1FK系列伺服电机。	- 驱动器报警：过流、过压、过热、位置环/速度环跟随误差过大等。 - 电机不转/异响：编码器损坏、电机线缆问题、驱动器功率模块损坏。 - 振动/啸叫：参数不匹配、机械负载过大、伺服增益调整不当。
PLC (PMC)	负责机床的辅助逻辑控制，如换刀、润滑、液压等。	- 辅助功能不执行：如换刀不到位、冷却液不开、液压不启动。 - 输入/输出点状态错误：检查外部开关、传感器和继电器。 - PLC报警：查看PLC报警信息，定位程序逻辑错误。
电缆与连接	连接所有组件的“神经网络”。	- 通讯电缆（OP-NCU, MCP-NCU）：松动、断线、接触不良。 - 伺服电机电缆：磨损、折断、屏蔽层接地不良。 - 电源线：电压不稳、相序错误、接地不良。

第三部分：故障诊断与维修流程（三步法）

遵循一个清晰的流程可以避免盲目操作,提高维修效率。

第一步：问诊与观察

询问操作人员：
- 故障发生时在做什么？（如：正在执行某段程序、在手动模式、刚开机）
- 机床之前有什么异常？（如：有异响、异味、精度下降）
- 故障是突然发生还是逐渐出现的？
- 是否有做过任何改动？（如：修改参数、加装设备、断电后再次开机）
观察系统状态：
- 电源指示灯：NCU、OP、MCP、驱动器上的电源灯是否亮？
- 报警信息：屏幕上是否有报警号？是NC报警还是PLC报警？记录完整的报警号和报警文本。
- 状态指示灯：驱动器上的状态灯（如RUN、READY、FAULT）是什么颜色和状态？
- 听/闻/摸：听有无异响，闻有无焦糊味，摸关键部件（如驱动器、风扇）是否过热。

第二步：由简到繁，分段排查

根据第一步的观察结果，从最简单、最可能的原因开始排查。

（图片来源网络，侵删）

检查电源：
- 用万用表测量NCU、驱动器等关键部件的输入电压是否正常（通常为24V DC，允许范围21.5V-28.8V）。
- 检查所有相关的保险丝是否熔断。
检查连接：

重新插拔所有连接电缆，特别是OP到NCU、MCP到NCU的扁平电缆，以及伺服电机和编码器电缆，确保连接牢固、无松动。
利用报警信息：
- NC报警：根据802D系统手册，查找报警号的具体含义。
  - 25000 轴硬件故障：检查驱动器、电机和电缆。
  - 3000 急停生效：检查急停回路的所有开关和继电器。
- PLC报警：查看PLC报警信息，通常指向PMC程序逻辑或外部I/O的问题,结合PLC梯形图进行追踪。
检查驱动系统：
- 如果驱动器有报警，优先解决驱动器报警，常见的611A/U系列驱动器报警，如F1xx（电源类）、F2xx（控制类）、F3xx（监控类）,手册中有详细解释。
- 驱动器无报警但轴不运动,可能是NCU的轴控制板输出问题或参数丢失。
检查PMC (PLC)：
- 如果是辅助功能故障，使用系统的诊断功能（如“诊断”->“状态显示”）观察输入/输出点的状态是否与实际动作一致。
- 手动按下“冷却开”按钮，观察对应的I点是否亮起，再观察PLC程序中控制冷却输出的Q点是否有输出，如果Q点有输出但接触器不吸合，则是外部线路问题；如果Q点没有输出,则是PLC程序问题。

第三步：深入分析与处理

如果以上步骤无法解决问题,则需要更深入的分析。

参数检查与恢复：
- 常见原因：系统断电时，802D的SRAM（静态存储器）需要电池供电来保存参数，如果电池电压过低或电池回路断开,参数会丢失。
- 处理方法：
  - 更换电池：更换主板上的3V锂电池（通常是CR2032型号），务必在通电状态下更换,以防参数丢失。
  - 备份与恢复：如果参数丢失，需要从备份中恢复，如果没有备份，可能需要根据机床手册进行参数初始化,这是一个非常耗时且需要专业知识的工作。
  - 检查电池回路：确保电池连接正确,接触良好。
软件问题：
- 系统文件损坏：可能由非法断电或病毒引起。
- 处理方法：
  - 重新启动：简单的“Reset”有时能解决软件冲突。
  - 格式化硬盘：在系统允许的情况下，格式化用户数据区（注意：会删除所有程序和参数！）,然后重新传输系统文件。
  - 固件恢复：如果系统核心文件损坏，可能需要使用编程器（如U-PSD芯片编程器）重新刷写固件,这通常需要西门子技术支持或专业维修人员。
硬件故障：
- 板级维修：通过测量芯片电源、时钟、复位信号，用示波器测量关键信号波形来判断故障芯片,这需要较高的电子维修技能。
- 更换备件：如果确定是某个模块（如NCU的轴控制板、OP的电源板）损坏，最直接的方法是更换备件。注意：更换NCU或OP后，需要进行轴匹配和数据备份恢复,否则系统无法正常运行。

第四部分：常见故障案例与解决方案

故障现象	可能原因	解决方案
系统无法启动，屏幕全黑	总电源未通。 NCU 24V DC电源故障。 OP电源板故障。 NCU主板损坏。	检查总电源开关和断路器。用万用表测量NCU输入电压。检查OP的电源指示灯，若不亮，可能为电源板故障。尝试更换NCU或送修。
系统启动后，屏幕显示“Emergency Stop”	急停按钮被按下。急停回路断开（如继电器未吸合、线路断路）。	松开所有急停按钮。检查急停回路，从急停按钮开始，逐点测量24V信号是否通到NCU的X111接口的EST1+。
驱动器报警`F30030` (轴X1的定位监控超时)	电机编码器信号丢失或损坏。电机与驱动器之间的电缆断线或接触不良。驱动器功率模块故障。机械负载过大或卡死。	检查编码器电缆，重新插拔。用示波器测量编码器信号波形，判断是否正常。手动转动电机，看驱动器是否还有报警。断开电机与机械的连接，单独测试电机。
PLC报警“Tool changer in position not reached” (换刀不到位)	换刀机构机械故障（如定位销未拔出、刀臂卡住）。检测换刀到位的接近开关或传感器损坏。 PLC程序中控制换刀的逻辑错误。	手动操作换刀机构，检查机械部分是否顺畅。用万用表测量接近开关信号，看是否有输出。在PLC诊断界面监控换刀相关的I/O点状态，结合梯形图分析程序逻辑。
系统运行一段时间后突然死机或重启	NCU或OP散热不良，风扇损坏导致过热保护。电源电压不稳定或波动过大。系统软件存在Bug。	检查并清理风扇灰尘，更换损坏的风扇。检查输入电源的稳定性。尝试升级系统软件版本。

第五部分：预防性维护

“防患于未然”比“亡羊补牢”更重要。

定期清洁：定期用压缩空气清理NCU、驱动器、OP内部的灰尘,特别是风扇和散热片。
检查电池：定期测量主板电池电压，建议2-3年更换一次,即使它还没没电。
检查电缆：定期检查所有电缆，特别是经常运动的伺服电缆和操作面板电缆，看有无磨损、老化迹象。
备份数据：定期备份机床的程序、参数、PLC程序等关键数据,并妥善保管。
记录日志：记录每次故障的现象、原因和解决方法，形成维修档案,方便日后查阅。

重要提示

安全第一：任何时候进行电气操作,务必断电并确认放电完毕。
先软后硬：优先考虑软件和参数问题,再动手检查硬件。
善用手册：西门子官方手册是您最好的老师。
寻求支持：如果遇到无法解决的问题，及时联系西门子技术支持或专业的数控维修服务商,不要盲目操作导致故障扩大。

希望这份详细的指南能对您维修西门子802D数控系统有所帮助！
