重要提示：安全第一！
在进行任何维修操作之前,请务必：
（图片来源网络，侵删）
- 断开电源：将电视插头从插座上拔下。
- 释放静电：佩戴防静电手环，或者用手触摸一下金属水管等接地物体，防止静电损坏主板上的精密芯片。
- 注意电容：大容量滤波电容在断电后仍可能储存高压电，维修前务必用螺丝刀或电阻对其进行放电。
- 拍照记录：在拆卸任何排线、螺丝或元件之前，用手机拍照，以便后续正确还原。
维修前准备
故障现象分析
准确描述电视的故障现象,这能帮助你快速定位问题范围，LE39A70W 的驱动板主要负责：
- 信号接收：接收 AV、VGA、HDMI 等外部信号。
- 信号处理：对信号进行解码、转换、处理。
- 屏供电控制：产生驱动液晶屏所需的各种电压（如 VGH, VGL, VCOM 等）。
- 背光控制：控制背光板的开关和亮度。
常见故障现象：
- 完全无电：指示灯不亮，电视毫无反应。
- 指示灯亮，但黑屏：可能伴背光（用手电筒斜照屏幕能看到模糊图像），或无背光。
- 图像异常：花屏、白屏、图像有干扰线、色彩失真、缺色等。
- 无图像，有声音：能听到声音，但屏幕黑屏（无背光或有背光）。
- 自动开关机：电视频繁自动开机或关机。
- 按键或遥控失灵：无法通过按键或遥控器进行操作。
所需工具
- 基础工具：螺丝刀套装（含十字和一字）、镊子、尖嘴钳、吸锡器、松香、焊锡丝。
- 专业工具（强烈推荐）：
- 可调直流稳压电源：这是维修驱动板的“神器”，可以模拟主板的工作电压，安全、方便地测试和排查故障。
- 万用表：用于测量电压、电阻、通断。
- 放大镜或显微镜：用于检查芯片引脚、PCB 走线是否有虚焊、断裂。
- 热风枪和电烙铁：用于拆卸和焊接贴片元件。
LE39A70W 驱动板关键部分识别
拿到主板后,先识别几个关键区域：
- 电源输入接口：通常是 AC-DC 插座，外部电源由此进入。
- 主电源管理芯片：通常是一个大块的散热片覆盖的芯片，负责将外部输入的 12V 或 24V 转换成主板所需的各种低压直流电（如 5V, 3.3V, 1.8V 等）。
- 信号输入接口：AV、VGA、HDMI 等接口。
- LVDS 输出接口：一个扁平的、通常有 30 针或 40 针的插座，用于将处理好的图像信号传输到液晶屏的驱动板（T-CON）。
- 背光控制接口：一个 2-4 针的插座，连接到背光板，用于控制背光开关和亮度（通常通过 PWM 信号）。
- CPU/主控芯片：主板的核心，周围围绕着很多小芯片和晶振。
维修步骤
第一步：目视检查
在不加电的情况下,仔细检查主板：
（图片来源网络，侵删）
- 外观：是否有明显的物理损伤、烧焦的痕迹、水渍。
- 电容：检查所有电解电容，看是否有鼓包、漏液、顶部不平的现象，这是驱动板最常见的故障点之一。
- 芯片：检查主电源芯片、CPU 等大芯片是否因过热而发黑或裂开。
- 虚焊：用手轻轻按压大芯片和插座，看是否有松动，在光下观察芯片引脚是否有虚焊的迹象（引脚和焊锡之间有缝隙）。
第二步：使用稳压电源上电测试（关键步骤）
警告：此操作需非常小心，避免短路！
- 连接：将稳压电源的正负表笔正确连接到主板的电源输入端（通常是 12V 或 24V）。
- 设置：
- 将稳压电源的电压调到主板要求的电压（12V）。
- 将电流限制调到较小的值（1A 或 2A），防止因短路而烧毁主板。
- 将电源模式设为恒流。
- 观察：
- 正常情况：上电后，稳压电源的电压会稳定在设定值，电流会有一个小的冲击然后回落到待机电流（通常在 0.1A - 0.3A 左右），主板上的一些指示灯可能会亮起。
- 短路情况：一接上电，电流立刻飙升到设定的限流值，电压被拉低，这说明主板的电源输入部分有严重短路。必须立即断电！ 重点检查主电源管理芯片及其周边的电容、整流桥等元件是否击穿。
第三步：测量关键电压
如果上电测试正常（电压稳定，电流正常），可以测量几个关键测试点的电压：
- 主供电输出：测量主电源芯片输出的 5V, 3.3V, 1.8V 等电压是否正常且稳定，这些电压通常会标记在 PCB 上。
- CPU 供电：测量 CPU 和其他核心芯片的供电电压是否正常。
- 背光控制电压：测量背光控制接口的电压（通常是 5V 或 3.3V）和 PWM 信号（用万用表的直流档可以测到一个平均电压，用示波器能看到脉冲波形）。
第四步：针对性维修
根据测试结果,进行针对性维修：
情况1：电容问题

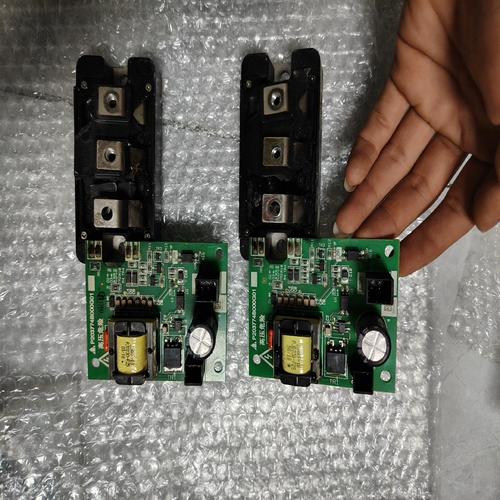

（图片来源网络，侵删）
- 现象：电容鼓包、漏液。
- 维修：用烙铁和吸锡器将损坏的电容拆下，更换上同型号、同规格、同耐压值的新电容，注意电容的极性（负极有白色条）。
情况2：芯片虚焊
- 现象：图像花屏、闪屏、无规律死机，目视或用放大镜可见引脚虚焊。
- 维修：使用热风枪对虚焊的芯片进行“加焊”（Reflow），先给芯片涂上助焊剂，然后用热风枪均匀加热，使焊锡重新熔化并形成良好的焊点，操作时注意温度控制，避免过热损坏芯片。
情况3：电源管理芯片损坏
- 现象：上电即短路，或某路电压输出异常。
- 维修：这是一个比较复杂的故障，需要测量芯片各引脚对地电阻和电压，与图纸或正常板对比，判断芯片是否损坏，如果确认损坏，需要更换同型号的芯片，这需要较高的焊接技巧。
情况4：信号处理或 CPU 问题
- 现象：指示灯亮，有背光，但图像异常（花屏、白屏）或无图像。
- 维修：
- 检查 LVDS 排线：确保排线连接牢固，没有插反或损坏。
- 检查晶振：CPU 和其他芯片旁边的晶振是否起振，可以用万用表的电压档测量晶振两脚电压，或用示波器看波形，无电压或波形异常，晶振可能损坏。
- 检查总线：测量 I2C、SPI 等总线的上拉电阻是否正常，电压是否稳定。
- 刷写程序：如果怀疑程序错乱，需要专用的烧录工具和程序文件进行刷写（这通常需要维修资料和经验）。
LE39A70W 驱动板常见故障案例
-
故障：指示灯不亮，完全无电。
- 原因：
- 电源板故障（虽然这里修的是驱动板，但需先确认外部供电是否正常）。
- 主板 AC-DC 插座脱焊或损坏。
- 主板保险丝熔断（通常是一个小方块或玻璃管）。
- 主电源管理芯片击穿短路。
- 维修思路：检查外部电源 -> 检查插座 -> 找到保险丝并测量 -> 若保险丝熔断，检查主电源芯片及周边元件是否击穿。
- 原因：
-
故障：指示灯亮，黑屏（用手电筒照能看到图像）。
- 原因：
- 背光板故障（需排除）。
- 主板未输出背光控制信号。
- 主板未输出 LVDS 信号。
- 液晶屏驱动板（T-CON）故障（需排除）。
- 维修思路：测量背光控制接口的 5V 和 PWM 信号是否正常 -> 若正常，则可能是背光板问题；若不正常，则查主板背光控制电路，测量 LVDS 排线接口的供电和信号是否正常。
- 原因：
-
故障：图像花屏、白屏。
- 原因：
- LVDS 排线接触不良或损坏。
- 主板 LVDS 输出芯片或 CPU 虚焊/损坏。
- 液晶屏或 T-CON 故障（需排除）。
- 维修思路：重新插拔 LVDS 排线 -> 对主板上的相关芯片进行加焊 -> 如果是白屏，通常意味着屏供电或 LVDS 信号中的某些控制线（如 DE, CLK）异常。
- 原因：
-
故障：自动开关机。
- 原因：
- 主电源管理芯片性能不良或周边元件问题,导致电压不稳。
- CPU 或复位电路异常。
- 维修思路：重点检查主电源芯片输出的各路电压是否稳定，有无波动，对 CPU 及其复位电路相关的电容和晶振进行加焊或更换。
- 原因：
总结与建议
- 从简到繁：维修遵循“先外后内、先简后繁”的原则，先检查外部电源、排线连接，再深入主板。
- 资料是关键：如果能找到 LE39A70W 的原理图和点位图（关键测试点电压），维修将事半功倍，可以在网上搜索“LE39A70W 原理图”等关键词。
- 经验积累：维修是一个经验活，多观察、多测量、多总结，慢慢就能形成自己的判断逻辑。
- 安全第一：再次强调，任何时候都要注意人身安全和设备安全。
希望这份详细的指南能帮助您成功修复 LE39A70W 的驱动板，祝您维修顺利！
