【重要安全警告】

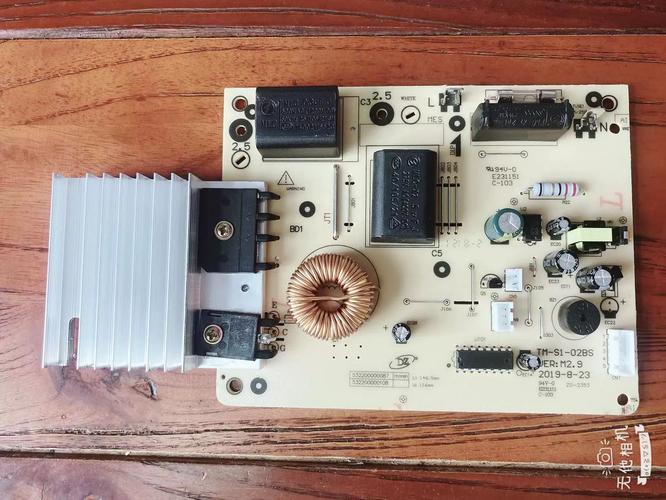

（图片来源网络，侵删）
- 断电维修：在进行任何检查和维修之前,必须拔掉电磁炉的电源插头。
- 专业能力：如果您不具备基本的电子电路知识和维修经验，强烈建议您将电磁炉送到专业的维修点，内部有高压电,非专业人员操作有触电和损坏设备的风险。
- 电容放电：电磁炉内部的大滤波电容（通常是400V以上）在断电后仍会储存大量电荷，必须用大功率电阻（例如1kΩ/5W）进行放电,否则会损坏万用表或造成电击。
第一步：初步判断与故障现象分析
您需要明确电磁炉出现了什么问题,SK2101常见的故障现象有以下几种：
- 完全不通电：插上电后，屏幕无任何反应,按任何键都没用。
- 能开机，但不加热：屏幕显示正常，有提示音,但放上锅后不加热。
- 显示故障代码：屏幕上会显示特定的代码，如E0、E1、E2、E3、E4等。
- 报警并停止工作：加热过程中突然停止,并伴有蜂鸣器报警声。
- 功率不足或间歇性加热：火力时大时小,或者加热一会儿就停。
第二步：通用检修流程（安全第一！）
外观检查
- 电源线：检查电源线是否有破损、断裂或插头松动。
- 散热风扇：开机后听听风扇是否转动，如果不转，可能是风扇电机损坏或相关电路问题,会导致过热保护。
- 锅具：确认您使用的锅具是含铁的、平底且直径大于8cm的专用锅,锅具不合适是导致不加热最常见的原因之一。
- 进风口/出风口：检查电磁炉周围是否有堵塞物,确保散热良好。
内部检查（断电并放电后进行）
打开电磁炉外壳，通常需要拧下底部的螺丝,注意不要拉坏连接显示面板的排线。
- 保险丝：这是第一个要检查的元件，通常位于电源输入端，是一个玻璃管或陶瓷管状的元件。
- 测量方法：使用万用表的“通断档”（蜂鸣档）或“电阻档”，测量保险丝两端是否导通（电阻接近0Ω）。
- 结果判断：
- 保险丝熔断：说明电路存在严重短路故障。绝对不能直接更换新保险丝再通电！ 必须先找到短路点，否则会再次烧毁保险丝,甚至引发更严重的损坏。
- 保险丝完好：说明后级电路没有严重短路,可以继续向下检查。
核心电路检查
如果保险丝完好，或者保险丝熔断但已排除短路故障,接下来可以检查以下关键电路：
A. 电源电路（低压供电）

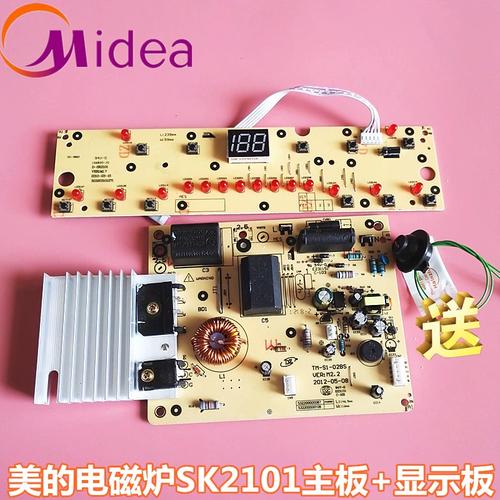

（图片来源网络，侵删）
- 作用：为整个控制板（CPU、IGBT驱动电路等）提供稳定的低压直流电（通常是+5V, +12V, +18V等）。
- 检查点：
- 整流桥：将220V交流电转换为直流电，用万用表二极管档测量其四个引脚,是否有短路或断路。
- 大滤波电容（C1）：位于整流桥后，通常是容量很大的一个电解电容（如5μF/400V），检查其是否鼓包、漏液或炸裂，测量其两端是否有约300V左右的直流电压（断电后测量）。
- 开关变压器及次级整流滤波电路：这部分负责降压，检查次级输出的低压是否正常（如+5V, +18V），如果低压不正常，CPU无法工作,电磁炉会完全没反应。
B. 驱动电路
- 作用：接收CPU的指令,放大后去控制IGBT的导通和关断。
- 检查点：
- 驱动芯片：常见的有TA8316S、LM339等，检查其供电是否正常，输出端（通常连接到IGBT的G极）是否有驱动波形（需要示波器）。
- 电阻/电容：检查驱动电路周边的限流电阻、滤波电容是否烧毁或变质。
C. 同步振荡及PWM电路
- 作用：检测锅具状态，并产生PWM信号来控制IGBT的导通时间,从而调节功率。
- 检查点：
- 比较器（LM339）：这是电磁炉的“大脑”之一，用于同步和电压比较，检查其供电是否正常,输入输出电压是否符合逻辑。
- 电阻网络：检查连接到比较器输入端的分压电阻是否变值。
D. IGBT（绝缘栅双极型晶体管）
- 作用：电磁炉的“心脏”，通过高速开关来产生高频电流,使锅具发热。
- 检查点：
- 外观：检查IGBT是否炸裂、鼓包。
- 测量：
- 断电并确保C1电容已放电！
- 将万用表打到“二极管档”。
- 红表笔接G极（栅极），黑表笔接E极（发射极），此时万用表应显示一个固定电压值（约0.5V-0.9V），这是G-E极的结电容被充电。
- 短接G极和E极几秒钟,让电荷放掉。
- 再次测量：
- 红表笔接E极，黑表笔接C极（集电极），应显示“OL”或无穷大。
- 黑表笔接E极，红表笔接C极，也应显示“OL”或无穷大。
- 如果上述测量中，C-E极之间有阻值或导通，说明IGBT已击穿损坏。IGBT击穿是导致保险丝熔断的最常见原因！
第三步：针对SK2101的常见故障与解决方案
故障1：完全不通电（保险丝熔断）
- 原因：后级电路存在短路。
- 检修流程：
- 重点检查IGBT：测量C-E极是否击穿，如果击穿，必须更换，更换后，务必检查IGBT的G极对地是否并联了一个小阻值的电阻（如10Ω左右）和一个稳压管（如18V），这是保护IGBT的关键元件,如果损坏必须一同更换。
- 检查整流桥：是否击穿短路。
- 检查大滤波电容C1：是否击穿短路。
- 检查驱动电路：驱动芯片是否损坏，导致IGBT因误导通而击穿,需要一同更换。
故障2：能开机，但不加热
- 原因：加热主回路或检测电路异常。
- 检修流程：
- 检查检锅电路：这是最常见的原因，通常是同步电路、高压检测电路或电流检测电路的元件损坏。
- 检查LC振荡电路的电容（通常是0.22μF~0.27μF/1200V左右）和电感是否异常。
- 检查电压检测电路和电流检测电路的采样电阻、电容是否变值或损坏。
- 检查PWM脉冲：用示波器测量驱动芯片或CPU输出的PWM脉冲是否正常，如果没有脉冲,说明问题出在同步振荡或CPU本身。
- 检查驱动电路：驱动芯片是否正常工作,能否将CPU的脉冲放大。
- 检查IGBT的G极：是否有正常的驱动电压（通常是18V左右的脉冲电压），如果没有,问题在驱动电路。
- 检查检锅电路：这是最常见的原因，通常是同步电路、高压检测电路或电流检测电路的元件损坏。
故障3：显示故障代码
SK2101的常见故障代码及含义：
（图片来源网络，侵删）
- E0/E1/E2 (或无锅具代码)：通常表示检锅失败，即系统无法检测到有合适的锅具放置。
- 检修：重点检查上述的检锅电路（LC振荡电路、同步电路、电流/电压检测电路），特别是那个高频谐振电容,容易失效。
- E3/E4 (或传感器故障代码)：通常表示锅底温度传感器（热敏电阻）开路或短路。
- 检修：找到连接在锅底下的热敏电阻，测量其阻值，在常温下，其阻值应在80kΩ~120kΩ左右（具体看图纸，但通常为100kΩ NTC热敏电阻），如果阻值无穷大或为0Ω，则已损坏，需要更换,同时检查连接该传感器的插件是否松动或氧化。
- E6/E7 (或IGBT过热/电压异常)：表示IGBT温度过高或电网电压异常。
- 检修：检查散热风扇是否转动正常；检查温度传感器是否失效；检查电网电压检测电路的电阻是否变值。
第四步：维修后的测试
- 安全测试：在装回外壳前，先进行通电测试，建议使用隔离调压器，从低电压（如100V）开始慢慢升高，观察是否有异常现象（如打火、冒烟、异味）。
- 功能测试：确认加热、调功率、风扇转动、报警等功能都正常。
- 装机：测试无误后,装回外壳。
总结与建议
美的SK2101的维修，核心在于“保险丝 -> IGBT -> 驱动电路 -> 检锅电路”这条主线，对于不加热的故障，90%以上的问题出在检锅电路或IGBT/驱动电路。
如果您不是专业人士，遇到以下情况请立即停止并寻求帮助：
- 保险丝熔断,且您无法确定短路原因。
- 需要使用示波器等精密仪器进行检测。
- 对电路原理不熟悉,不知道从何下手。
祝您维修顺利！
