全息存储技术及其应用
全息存储是一种革命性的数据存储技术，它利用光的干涉原理，将数据以三维全息图的形式记录在光敏材料中，与传统的二维存储（如硬盘、光盘）不同，全息存储通过“体”记录方式,理论上可以实现极高的存储密度和极快的读写速度。
第一部分：全息存储技术原理
要理解全息存储，首先要明白两个核心概念：干涉 和 全息图。
核心原理：光的干涉
想象一下,我们有两束光：
- 物光束：携带了需要存储的数据信息（通常通过一个空间光调制器SLM，将数据转换成特定的光强或相位模式）。
- 参考光束：一束纯净、已知相位和方向的光。
当这两束光在光敏材料（如光折变晶体）中相遇时，它们会发生干涉，干涉会产生明暗相间、复杂精细的条纹图案，就像水面两波交汇形成的涟漪，这个独特的干涉图案被“冻结”在光敏材料的内部，改变了材料的物理性质（例如折射率），从而形成了一个全息图。
这个全息图并非物体的“照片”，而是一个包含了物体光所有信息（振幅和相位）的复杂干涉记录。

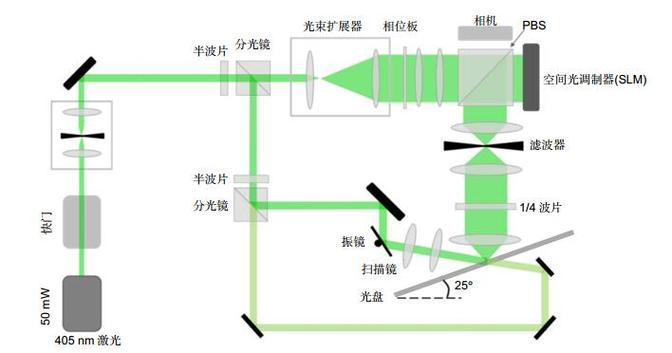

数据写入与读取过程
-
写入（记录）：
- 数据编码：将数字数据（0和1）转换成二维的光学图像（一个由黑白像素点组成的页面）,这个图像由物光束携带。
- 干涉记录：物光束与参考光束在光敏材料中交汇，形成干涉图并被记录下来，一个全息图可以存储一整页数据（通常为数百万比特）。
- 角度复用/波长复用：为了在同一空间位置存储更多数据，可以微调参考光的角度或波长，每改变一次，就可以在同一位置记录一个新的全息图，而不会相互干扰,这是实现超高密度的关键。
-
读取（再现）：
- 用参考光照射：用当初记录时使用的参考光束（或其共轭光束）照射这个全息图。
- 衍射成像：参考光束被全息图衍射，精确地重构出当初的物光束，从而在探测器上（如CCD或CMOS传感器）再现出那一整页的原始数据图像。
- 数据解码：探测器将光学图像转换成数字信号,完成一次数据读取。
主要技术优势
全息存储之所以被寄予厚望,是因为它具备以下几大显著优势：
-
超高存储密度：
（图片来源网络，侵删）- 面密度：由于使用激光点，存储单元（像素点）可以做得比传统光盘的 pits（凹坑）小得多。
- 体密度：这是最大的优势，数据存储在材料的整个三维体积内，而不是仅限于表面，通过角度、波长和相位等多种复用技术,理论上可以在一块方糖大小的材料中存储整个美国国会图书馆的信息。
-
极高的数据传输速率：
- 全息存储以“页”为单位进行读写,一次可以并行读取或写入数百万比特的数据。
- 读取速度取决于探测器的帧率，理论上可以达到每秒千兆字节甚至更高的水平,远超传统硬盘的顺序读写速度。
-
快速的随机访问：
通过快速改变参考光的角度或波长，可以在纳秒级时间内定位到不同的数据页，实现类似内存的快速随机访问,这弥补了光盘顺序访问慢的缺点。
-
耐用性和可靠性：
- 数据记录在材料的体内部，而不是表面，它对表面划痕、灰尘和指纹不敏感,抗损坏能力远强于光盘。
- 由于是物理上的折射率变化，只要材料不损坏，数据理论上可以保存数十年甚至更久,且不会因反复读取而衰减。
-
真正的冗余存储：
全息图的每一部分都包含了整体信息的一部分，即使全息图的一部分受损，通过剩余的信息仍然可以重构出完整的图像,具备很高的容错能力。
第二部分：全息存储技术的应用领域
尽管全息存储的商业化道路充满挑战,但其独特的优势使其在多个领域具有巨大的应用潜力。
大容量数据归档与冷存储
这是全息存储最成熟、最直接的应用场景。
- 应用场景：需要长期、安全、低成本保存海量数据的机构，如国家档案馆、图书馆、科研数据中心、金融机构等。
- 优势：
- 容量巨大：单个盘片容量可达TB级别,未来有望达到PB级。
- 寿命超长：数据保存周期远超磁带和硬盘，是真正的“一次写入，永久保存”。
- 绿色节能：一旦数据写入，几乎不需要任何电力来维持,能耗极低。
- 安全性高：抗物理损伤,数据可靠性高。
高性能计算与内存
全息存储有望成为下一代内存和存储层级的关键技术。
- 应用场景：超级计算机、人工智能训练、大数据分析等需要极高数据吞吐量的领域。
- 优势：
- 高速读写：页式并行读写可以极大缩短数据加载时间，缓解“存储墙”问题,让CPU能更快地获取所需数据。
- 低延迟访问：快速的随机访问能力使其可以作为高速缓存或主存的补充。
人工智能与机器学习
全息技术在AI领域,特别是在光学计算和神经网络中展现出独特潜力。
- 应用场景：实现光学神经网络、高关联数据存储和快速模式识别。
- 优势：
- 高并行度：光学本身具有天然的并行处理能力,非常适合神经网络中大规模的矩阵乘法运算。
- 数据关联存储：全息存储具有联想记忆功能，可以部分匹配输入来恢复完整信息,这与某些AI算法的需求相契合。
通信与国防安全
- 应用场景：军事通信、保密数据存储、抗干扰通信。
- 优势：
- 高安全性：数据以复杂的干涉图形式存储，没有专门的设备很难读取,安全性高。
- 抗干扰：光学信号对电磁干扰不敏感,适合在恶劣电磁环境下工作。
消费电子领域（未来展望）
虽然目前成本高昂,但未来可能进入消费市场。
- 应用场景：超高容量、便携式的个人数据存储设备。
- 设想：一个信用卡大小的全息存储卡，可以存储个人一生的全部数字资料（照片、视频、文档等）。
第三部分：面临的挑战与未来展望
尽管前景光明，全息存储技术仍面临一些关键的挑战,阻碍了其大规模商业化。
主要技术挑战
- 材料问题：寻找高性能、低成本、长寿命且易于制造的光敏材料是核心难题，现有的光折变晶体往往成本高、尺寸小且对环境敏感。
- 系统成本与复杂性：整套系统（高精度激光器、SLM、精密光学元件、高灵敏度探测器）非常昂贵和复杂,难以与传统存储技术竞争。
- 数据保真度与误码率：在写入和读取过程中，各种噪声和失真可能导致误码率升高,需要复杂的纠错码来保证数据完整性。
- 读写速度的瓶颈：虽然理论速度快，但实际系统的机械扫描（如移动反射镜来改变参考光角度）速度有限,限制了整体性能的提升。
未来展望
- 新材料探索：研发聚合物、玻璃等新型全息材料，以提高性能、降低成本。
- 系统集成与小型化：利用微机电系统和光子集成技术，将庞大的光学系统集成到更小的芯片上,实现设备的小型化和低成本化。
- 混合存储架构：全息存储不太可能完全取代其他存储技术，更可能与它们形成互补，未来的存储系统可能是“分层”的：全息存储用于海量冷归档，高速SSD用于热数据,磁带用于二级备份。
- 与新兴技术融合：与量子存储、5G/6G通信、边缘计算等新兴领域结合,开辟全新的应用场景。
全息存储技术凭借其超高密度、高速并行读写、长寿命和高可靠性的颠覆性优势，被视为后摩尔时代最有潜力的存储技术之一，尽管目前仍面临材料、成本和系统集成等方面的挑战，但随着研究的不断深入和技术的逐步成熟，它必将在大数据归档、高性能计算、人工智能等关键领域发挥越来越重要的作用，最终成为未来数字世界的基石之一，它不仅仅是在存储容量上“量”的飞跃，更是存储方式“质”的革命。
