第一部分：电动汽车充电桩原理

要理解充电桩,首先要明白电动汽车充电的本质。充电桩就是一个“智能的电源适配器”，它不是直接把电网的220V/380V电充进车，而是根据电池的需求，进行一系列复杂的转换和调控。

充电的核心目标：为动力电池“安全、快速、高效”地充电

电动汽车的电池（通常是锂离子电池）对充电要求极高：

• 电压/电流匹配：电池的电压范围是固定的（如300V-400V），而电网电压是220V（家用）或380V（工业），必须将电压转换到合适的范围。
• 恒流/恒压：充电过程分为两个阶段，初期用恒定大电流快速充（恒流阶段），当电池电压接近上限时，转为恒定电压充电，电流逐渐减小（恒压阶段），直到充满。
• 安全保护：必须有过压、过流、过温、短路、绝缘故障等保护，防止电池损坏甚至起火爆炸。

充电桩的核心任务就是完成上述转换和保护。

充电桩的分类

充电桩主要分为两大类：交流充电桩（AC Charging Pile）和直流充电桩（DC Charging Pile）。

交流充电桩（慢充桩）

这是我们最常见的家用桩和小区里的壁挂/立式桩。

• 工作原理：

  • 角色：它只负责提供一个标准的交流电源接口，相当于一个“带智能控制的插座”。
  • 充电过程：“车充”，即电动汽车车载充电机来完成真正的AC-DC（交流转直流）转换工作，车载充电机将电网的交流电转换成电池需要的直流电。
  • 功率：通常较小，常见功率有7kW、11kW、21kW，7kW的桩充满一辆普通车需要6-10小时。

• 内部结构：

  1. 输入断路器：连接电网，提供过载和短路保护。
  2. 防雷保护模块：防止雷击损坏设备。
  3. 智能电表：计量充电电量，用于结算。
  4. 主控单元：充电桩的“大脑”，负责通信、控制、状态监测。
  5. 继电器/接触器：负责接通和断开输出电源。
  6. 充电接口：与车辆连接的物理接口（如国标的GB/T 20254）。
  7. 辅助电源：为控制系统和通信模块供电。

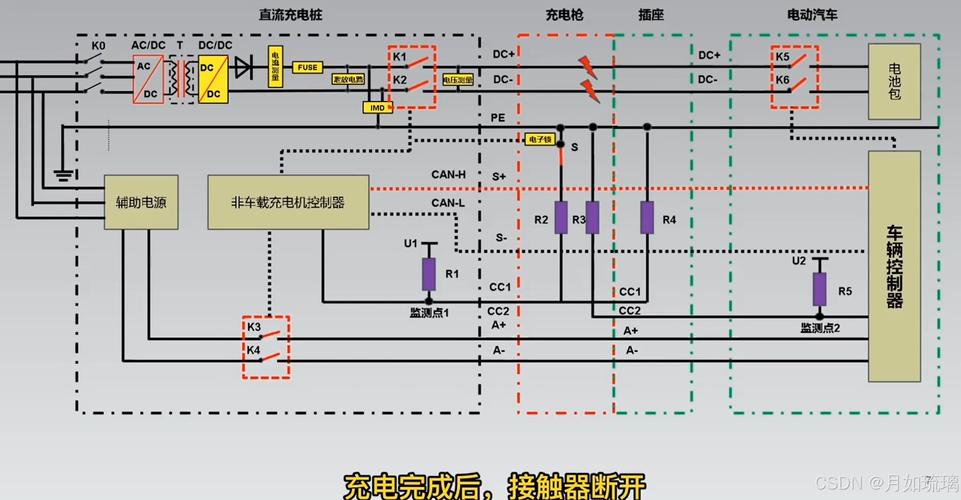

直流充电桩（快充桩）

这是我们在高速服务区、商场等公共场所看到的大功率充电桩。

• 工作原理：


  （图片来源网络，侵删）
  • 角色：它是一个大型的、独立的电源转换站。
  • 充电过程：“桩充”，即充电桩内部集成了一个大功率整流模块，直接将电网的交流电转换成高压直流电，然后通过充电枪输送给车辆。
  • 功率：功率很大，从60kW、120kW到350kW甚至更高，60kW的桩充满一辆车可能需要1-2小时，350kW的超充桩理论上15-20分钟可充至80%。

• 内部结构：

  1. 输入断路器 & 防雷模块：与交流桩类似，但容量更大。
  2. 智能电表：同样用于计量。
  3. 整流模块：核心部件，将380V交流电转换为高压直流电（如350V-750V），模块可以多个并联，以实现不同功率输出。
  4. 主控单元：功能更强大，负责与车辆进行复杂的通信协议（如CAN总线），精确控制输出电压和电流。
  5. 继电器/接触器：容量远大于交流桩，用于大电流通断。
  6. 充电枪/线缆：线缆非常粗，承载大电流，接口也更大。
  7. 辅助电源 & 冷却系统：整流模块工作时会产生巨大热量，必须有强大的风冷或液冷系统进行散热。

充电桩的“灵魂”：通信协议

充电桩不是简单地插上电就充,它必须和车辆“对话”，这个过程通过通信协议完成。

• 通信方式：
  • PLC（电力线载波）：通过充电线缆本身传输信号，无需额外线路。
  • CAN总线：通过专用的通信线缆传输，可靠性更高，直流桩主要使用此方式。
• （握手过程））：
  1. 车辆请求充电：车辆插入充电枪，向桩发出“我来了，可以充电吗？”的信号。
  2. 桩身份验证：桩向车辆发送自己的身份信息（如最大输出电压/电流）。
  3. 车辆身份验证：车辆向桩发送自己的电池信息（如当前电压、温度、支持的最大充电电流）。
  4. 握手成功，开始充电：双方确认参数兼容后，桩闭合继电器，开始供电，并根据车辆反馈的电池状态实时调整输出电流。
  5. 充满或结束：当电池达到满电状态或用户拔枪时，通信中断，桩断开继电器。

这个过程确保了充电的安全性和兼容性。

第二部分：电动汽车充电桩维修

维修充电桩是一项系统性的工作,需要电工、电子、通信等多方面知识。安全永远是第一位的！

维修前的重要原则

1. 断电操作：在接触任何电气部件前，必须彻底切断上级电源，并使用验电笔确认，挂锁挂牌（LOTO - Lockout/Tagout）。
2. 个人防护：穿戴绝缘手套、绝缘鞋、护目镜等防护装备。
3. 工具准备：万用表、钳形电流表、兆欧表（摇表）、绝缘工具套装、笔记本电脑（用于调试通信）、常用电工工具等。
4. 故障信息收集：到达现场后，首先通过运营平台或桩体屏幕获取故障代码和故障时间，这是排查问题的最重要线索。

常见故障分类及排查思路

上电无反应 / 屏幕不亮

• 现象：充电桩完全没电，指示灯不亮。
• 排查步骤：
  1. 检查电源：用万用表测量充电桩的输入端子（A、B、C、N、PE）是否有正常的交流电压（如380V±10%）。
  2. 检查空开：检查上级配电室的空开是否跳闸，尝试合闸，如果立刻又跳，说明存在短路。
  3. 检查桩内保险：打开充电桩（断电后），检查输入端的保险丝或断路器是否熔断或损坏。
  4. 检查辅助电源：检查给主板和屏幕供电的开关电源模块是否损坏，这是高发故障点。
  5. 检查主板：如果辅助电源有输出但主板仍不工作，可能是主板本身损坏。

连接车辆后，无法充电 / 握手失败

这是最复杂也最常见的故障,通常与通信和信号检测有关。

• 现象：车辆已连接，充电桩屏幕显示“车辆未连接”或“通信失败”。
• 排查步骤：
  1. 检查充电枪和车辆接口：确保枪头完全插入，没有异物堵塞，锁扣正常，可以尝试更换一根好的充电线缆。
  2. 检查信号检测：
     • CC (Charge Circuit) 信号：这是充电桩检测车辆是否连接的关键信号，用万用表测量充电枪的CC针脚与PE（地）之间的电阻，正常值应在一定范围内（如1kΩ左右，具体看国标），如果无穷大或为0，说明线路问题。
     • CP (Control Pilot) 信号：用于控制充电过程和PWM信号，需要用示波器或高级万用表测量其电压波形，判断通信是否正常。
  3. 检查通信线路：
     • 对于PLC通信,检查耦合电路板是否正常。
     • 对于CAN通信,用万用表测量CAN-H和CAN-L之间的电阻（正常应为60Ω左右），并检查是否有对地短路或对电源短路。
  4. 检查主板软件：有时是主板软件死机或版本不兼容，尝试对主板进行重启或软件升级。
  5. 排查是桩还是车的问题：这是关键！用已知的、好的车辆去测试这个充电桩，如果车能充，说明是前来的那辆车有问题，反之，用这个充电桩去给已知的、好的车辆充电，如果不行，说明是充电桩的问题。

充电中断 / 频繁跳枪

• 现象：充电开始一段时间后，突然停止，屏幕报“充电失败”或“绝缘故障”。
• 排查步骤：
  1. 检查连接：检查充电枪是否因振动而松动。
  2. 检查过温保护：用手触摸充电桩的散热口和充电线缆，是否异常发烫，检查风扇是否正常运转，对于直流桩，检查整流模块的温度。
  3. 检查输出参数：用钳形电流表测量输出电流是否稳定，有无剧烈波动，用万用表测量输出电压是否在正常范围内。
  4. 检查绝缘：使用兆欧表（摇表）测量直流桩的输出端（正极、负极）对地的绝缘电阻，是否在标准值以上（如>1MΩ），如果过低，说明存在绝缘故障。
  5. 检查电网波动：了解当时电网是否有过大的电压波动。

充电速度慢

• 现象：直流桩显示有充电电流，但远低于其额定值（如120kW的桩只有20kW）。
• 排查步骤：
  1. 确认车辆限制：这是最常见的原因！很多车辆为了保护电池，在低温或高温时会自动限制充电电流，查看车辆仪表盘或App，看是否有相关提示。
  2. 检查输出线缆：检查充电线缆是否过长或过细，导致压降过大，限制了电流。
  3. 检查桩的输出能力：用万用表测量充电桩的输出端电压，看是否因线缆过长或接触不良而严重下降，可以尝试将车辆停得离桩近一些测试。
  4. 检查整流模块：对于直流桩，可能是某个整流模块性能下降或损坏，导致整体功率降低。

维修流程总结

1. 报障受理：记录故障地点、桩编号、故障现象。
2. 现场勘查：观察外观，拍照记录，查看桩体屏幕错误代码。
3. 安全断电：严格执行断电、验电程序。
4. 初步诊断：根据故障现象，按上述思路分段排查（电源 -> 信号 -> 通信 -> 输出）。
5. 部件更换：定位到故障部件（如开关电源、继电器、主板、通信模块），进行更换。更换前务必确认型号和参数一致。
6. 上电测试：恢复供电，进行空载测试（不连车），看各项指示灯和屏幕是否正常。
7. 联机测试：连接车辆，进行实际充电测试，确认故障已解决。
8. 清理现场：整理工具，清理现场垃圾。
9. 记录归档：在运维系统中详细记录故障原因、处理过程和更换部件，便于后续分析和统计。

预防性维护

• 定期清洁：清理充电桩散热口的灰尘和杂物，保证通风良好。
• 检查连接：定期检查内部接线端子是否松动。
• 软件升级：关注厂家发布的固件和软件更新，及时升级以修复漏洞和提升性能。
• 环境检查：确保充电桩周围环境干燥、通风，避免阳光直射和雨淋。

维修充电桩需要理论结合实践,从简单的“断电-测量-替换”开始，逐步深入到复杂的通信协议和电源电子技术，保持细心、耐心和安全意识，是成为一名优秀充电桩维修工程师的关键。
