第一部分：安全须知与准备工作

在开始任何维修之前,请务必遵守以下安全规则：

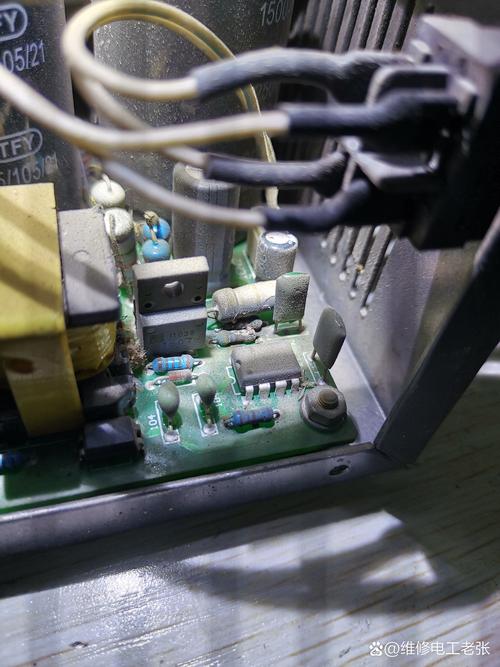

（图片来源网络，侵删）

隔离电源：务必将待修设备与市电（220V/110V）完全断开,并拔掉电源插头。
放电操作：电源断开后，不要立即动手，电源的滤波电容（特别是大容量的电解电容）中可能储存有高压电，需要用一个大功率的电阻（如1kΩ/5W）或专门的放电工具，对大电容的两个引脚进行放电，直到电压降到安全范围（如36V以下）。
使用隔离变压器：强烈建议使用1:1的隔离变压器，这可以有效地将待修设备与市电网隔离，防止因设备内部火线与地线短路而导致的触电风险,同时也保护维修人员和后续的测试仪器。
使用隔离探头：在通电测试时，如果需要使用示波器等仪器，请务必使用高压差分探头或隔离探头，否则示波器外壳可能会带电,造成危险。

维修工具准备：

万用表（必备,最好有电容和二极管档）
示波器（高级维修,观察波形）
焊台/电烙铁
吸锡器/吸锡线
常用电子元件：保险丝、整流桥、大功率电阻、电解电容、STR-W6765本身等。
隔离变压器

第二部分：STR-W6765 简介

STR-W6765是一款内置MOSFET的电流模式PWM控制器,它内部集成了：

振荡器
误差放大器
电流检测比较器
过流保护、过压保护、欠压锁定、过热保护等完善的保护电路。
一个耐压约700V的功率MOSFET开关管。

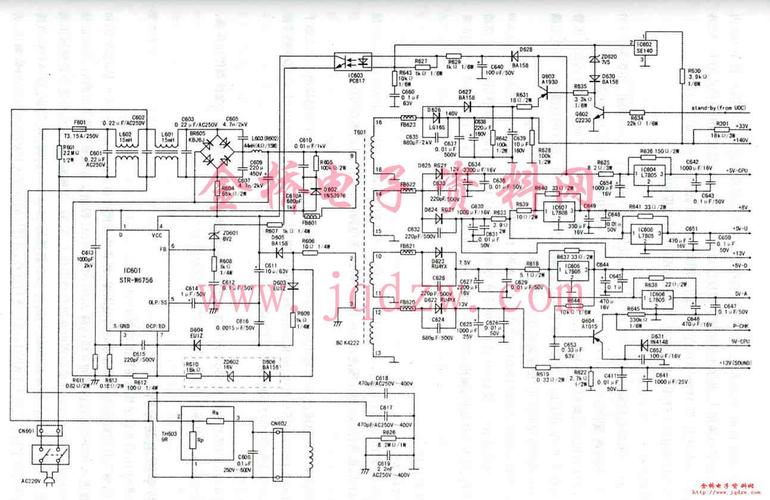

它的典型应用电路工作原理是：

市电经过整流滤波后,得到约300V的直流高压。
300V电压通过启动电阻给STR-W6765的VCC引脚供电,芯片开始工作。
芯片内部MOSFET开始开关,在高频变压器初级线圈上产生脉冲电流。
变压器次级线圈感应出低压交流电，经过整流滤波后输出+5V、+12V等直流电压,供给负载。
输出电压通过一个光耦（如PC817）反馈到STR-W6765的FB（反馈）引脚,通过调节MOSFET的占空比来稳定输出电压。
变压器辅助绕组产生的感应电压，经过整流滤波后，为芯片提供持续工作的VCC电源,取代启动电阻。

第三部分：故障现象与初步检查

常见的故障现象有：

（图片来源网络，侵删）

完全无反应：指示灯不亮,风扇不转。
输出电压偏低或为零：设备能启动，但无法正常工作,或输出电压不足。
输出电压过高：可能导致负载损坏或保护电路动作。
屡烧保险丝：一通电就烧保险。

第一步：目视检查

观察保险丝是否熔断，如果保险丝发黑或熔断,说明电路存在严重短路。
检查STR-W6765、整流桥、大功率电阻、电解电容等元件是否有明显烧焦、鼓包、裂痕的痕迹。
检查PCB板是否有烧黑的痕迹或虚焊点。

第二步：测量关键点电阻（断电） 这一步的目的是判断是否存在短路，特别是STR-W6765内部的MOSFET是否击穿。

测量保险丝：用万用表电阻档测量保险丝是否通，如果不通,则保险丝已熔断。
测量整流桥：测量交流输入端和直流输出端之间是否短路，正常情况下，正负极之间应有一定阻值（指针表会有一定充放电现象）。
测量STR-W6765关键引脚对地电阻（这是最关键的一步）：
- D引脚（漏极，通常是第1脚）：这是MOSFET的漏极，接300V高压，测量D脚对地电阻（红表笔接地，黑表笔接D脚），正常情况下，阻值应该很大，接近无穷大，如果阻值很小（如几十欧姆甚至几欧姆），则基本可以确定STR-W6765内部的MOSFET已经击穿短路。
- S引脚（源极，通常是第2脚）：这是MOSFET的源极，通常接地或通过一小电阻接地，测量S脚对地电阻,应接近0欧姆。
- F/B引脚（反馈，通常是第4脚）：正常情况下,对地阻值有一定数值。
- VCC引脚（电源，通常是第5脚）：对地阻值也应有一定数值。

如果D脚对地短路，那么更换STR-W6765是首要任务，但务必先找到导致它损坏的根本原因,否则新换上去的芯片很可能再次烧毁。

第四部分：常见故障维修流程

故障1：屡烧保险丝

原因分析：

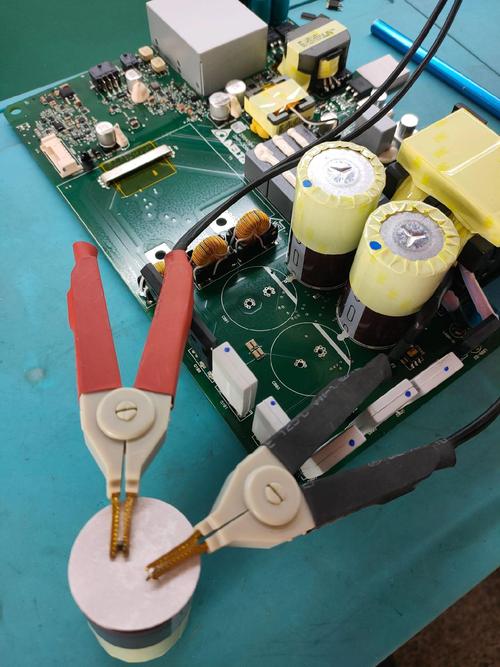

（图片来源网络，侵删）

主回路严重短路：整流桥击穿、市电输入滤波电容（X电容）击穿、STR-W6765内部MOSFET击穿。
消磁电路问题：部分电视或显示器有消磁电路,其热敏电阻或继电器短路也可能导致烧保险。

维修步骤：

断开负载：将电源板的输出端与主电路板断开（通常是拔掉连接器）,以排除负载短路的可能性。
逐一排查：
- 拔掉消磁线圈（如果有），再通电试机,看是否还烧保险。
- 测量整流桥是否击穿。
- 测量输入滤波电容是否击穿。
- 测量STR-W6765的D脚对地是否短路，如果短路，则更换STR-W6765。
找到短路点并更换损坏元件后，为了安全起见，不要立即通电，可以在保险丝位置串入一个60W/220V的白炽灯作为假负载，如果电路正常，灯泡会微亮一下然后熄灭，表示启动成功，如果灯泡持续发光，说明电路仍有短路,需要继续排查。

故障2：无输出电压（保险丝完好）

原因分析：这种情况通常是电源没有启动或启动后立即进入保护状态，常见于STR-W6765的VCC供电电路或其外围电路。

维修步骤：

测量VCC电压：通电测量STR-W6765的VCC引脚（第5脚）电压，正常工作时，VCC电压应该在12-18V之间波动。
- VCC电压为0V：说明启动电路或VCC供电电路有问题。
  - 检查启动电阻：找到连接在300V和VCC引脚之间的几个大阻值电阻（通常在几十kΩ到几百kΩ）,测量这些电阻是否开路。
  - 检查VCC滤波电容：检查VCC引脚附近的电解电容是否失效或鼓包。
  - 检查辅助绕组整流电路：检查变压器辅助绕组、整流二极管、滤波电容是否开路或短路,这是为芯片提供持续工作电压的关键电路。
- VCC电压存在但异常（过高或过低）：可能是VCC稳压电路或反馈电路有问题。
检查反馈电路：
- 光耦：检查光耦（如PC817）是否正常,可以测量其内部发光二极管和光敏三极管的正反向电阻。
- 稳压二极管（如431）：检查TL431或类似的精密稳压源是否击穿或开路。
- 取样电阻：检查输出电压的取样电阻（通常是分压电阻）是否变值或开路。
检查STR-W6765本身：如果外围电路元件都正常，但VCC电压也正常，电源就是不工作，那么很可能是STR-W6765内部电路损坏（如振荡器不工作、驱动电路损坏等），可以尝试更换STR-W6765。

故障3：输出电压偏低

原因分析：

负载过重：用假负载断开法判断，如果接上假负载后电压恢复正常,说明是负载问题。
反馈环路问题：反馈电路使得芯片误以为输出电压过高，从而减小了占空比，导致输出电压降低。
- 检查光耦是否性能不良（如电流传输比下降）。
- 检查TL431及其外围电路。
- 检查取样电阻是否变值。
供电不足：VCC电压偏低,导致芯片工作异常。
STR-W6765性能不良：芯片内部参数发生变化。

第五部分：STR-W6765引脚功能与代换

引脚	符号	功能描述
1	D	内部MOSFET漏极，连接开关变压器初级。
2	S	内部MOSFET源极，接地。
3	GND	控制电路地。
4	F/B	反馈输入端，接收光耦的反馈信号。
5	VCC	电源供电端，芯片工作电压输入。

代换注意事项： STR-W6765的代换型号不多，通常需要直接更换原型号，维修时，务必将引脚周围的焊点清理干净，确保焊接质量良好，避免虚焊或连锡，更换后，最好能通电测试一下关键波形（如VCC电压、FB引脚电压）,确保电源工作在正常状态。

维修STR-W6765电源，核心在于理解其工作原理,并掌握正确的排查方法。

安全永远是第一位。
烧保险是短路问题，重点查D脚和整流桥。
不烧保险无输出是启动或反馈问题，重点查VCC和光耦电路。
电压偏低是负载或反馈环路问题，用假负载法判断。
更换芯片前，务必找到根本原因，否则会再次损坏。
