核心概念回顾
在进入实例之前,我们先简单回顾一下现场总线技术的核心优势：
（图片来源网络，侵删）
- 布线简化： 一条总线电缆可以连接多个设备，大大减少了电缆、桥架和端子柜的数量。
- 成本降低： 减少了硬件（电缆、I/O模块、接线端子）和安装、调试、维护的人工成本。
- 信息丰富： 不仅仅是开关量或4-20mA模拟信号，还可以传递设备的状态、诊断信息（如阀门卡涩、电机过热）、参数设置等大量信息。
- 高精度与可靠性： 数字信号传输抗干扰能力强,精度远高于模拟信号。
- 系统灵活性与可扩展性： 设备的增减非常方便，只需挂接到总线上即可,无需改变硬件接线。
应用实例一：制造业中的汽车焊接生产线
这是现场总线技术应用最经典、最广泛的场景之一。
场景描述
一条汽车焊接生产线，由上百个焊接机器人、各种定位夹具、传送带、传感器和检测站组成，需要对这些设备进行精确的协同控制、状态监控和数据采集。
应用的技术
- PROFINET (IEC 61158/61785): 在汽车制造业中占据绝对主导地位，它提供实时通信（IRT）,确保机器人运动控制和同步的精确性。
- EtherNet/IP (IP = Industrial Protocol): 在北美及全球其他地区也广泛使用,同样具备良好的实时性能。
总线如何应用
-
控制层与现场层的连接：

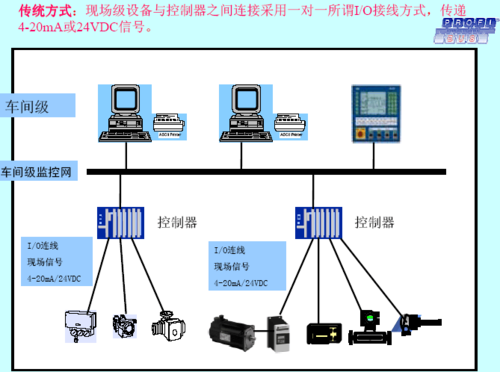

- 传统方式： 中央控制柜里会有巨大的I/O柜，每个传感器（如光电开关、限位开关）和每个执行器（如电磁阀、指示灯）都需要一对从PLC柜到现场设备的电缆，一条200米的产线可能有数千根线缆,布线极其复杂。
- PROFINET方式：

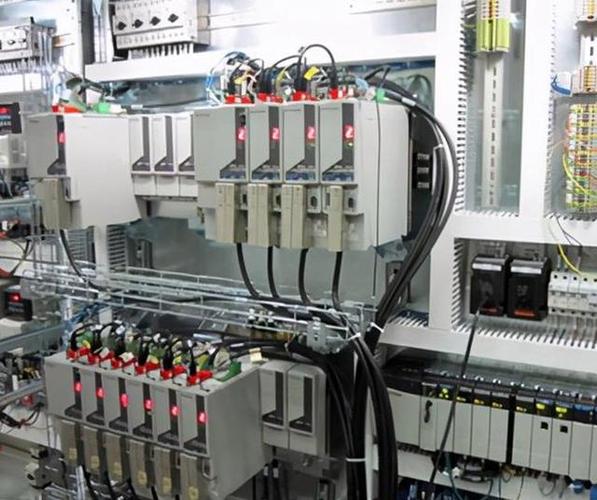

- 分布式I/O： 在产线的不同工位，放置一个或多个IP67等级的分布式I/O模块（也叫“前端”或“站”），这些模块直接安装在产线旁边，防护等级高,能适应工厂环境。
- 设备级网络： 传感器和执行器通过一根短的、灵活的M12圆形连接器电缆连接到就近的分布式I/O模块上。
- 主干网络： 所有分布式I/O模块通过一根工业以太网电缆（如CAT6a）串联起来，最终连接到中央车间的核心交换机,再连接到主PLC。
-
机器人与控制器的通信：
（图片来源网络，侵删）焊接机器人自带PROFINET接口，直接通过工业以太网连接到车间网络，PLC可以通过PROFINET直接向机器人发送启动、停止、焊接程序等指令，并实时读取机器人的位置、状态、产量等数据。
带来的优势
- 极致的布线简化： 将数千根点对点的信号线，简化为一条主干网线和若干条现场短接线，控制柜体积缩小70%以上,产线整洁美观。
- 极高的实时性： PROFINET的IRT功能确保了PLC和机器人之间的同步控制精度在微秒级,保证了焊接质量和定位精度。
- 快速的诊断与维护： 当某个传感器或执行器故障时，维护人员可以在中控室的HMI（人机界面）上直接看到是哪个具体地址的设备出了问题，甚至能获取设备自带的诊断信息（如“寿命即将到期”）,大大缩短了故障排查时间。
- 柔性化生产： 当需要更换车型或调整生产线布局时，只需在软件中重新配置网络和设备地址，物理上增加或移动几个分布式I/O模块即可,非常灵活。
应用实例二：流程工业中的化工厂
化工厂的生产过程通常是连续的，对安全、可靠和自动化水平要求极高。
场景描述
一个化工厂的反应釜工段，需要精确控制温度、压力、液位、流量等多个工艺参数,并实时监控现场各种阀门泵的运行状态和故障信息。
应用的技术
- 基金会现场总线 (FF, Foundation Fieldbus, IEC 61158): 在过程自动化领域，FF是“王者”，它专为本质安全环境设计,功能强大。
- Profibus PA (Process Automation): FF的主要竞争者,同样适用于过程控制。
总线如何应用
-
现场设备集成：
（图片来源网络，侵删）- 反应釜上的温度变送器、压力变送器、流量计、液位计等智能仪表,都内置了FF或PA通信芯片。
- 控制现场的气动调节阀、电动执行机构等执行器,也内置了总线接口模块。
-
总线连接方式：
- 这些现场设备通过一条总线电缆串联起来，形成一个“菊花链”（Daisy-chain）或“树形”拓扑结构。
- 这条总线电缆通过安全栅或总线供电隔离器连接到控制室的FF/PA网关或H1卡上，再接入DCS（集散控制系统）。
-
功能块的分布式执行：
- 这是FF/PA最核心的优势，传统控制中，所有PID（比例-积分-微分）控制运算都在DCS控制器中完成。
- 在FF系统中，PID控制功能块可以被“下载”到现场设备中，可以将PID功能块放在温度变送器里,将另一个PID功能块放在调节阀里。
- 工作流程： 温度变送器测量温度 -> 在其内部执行PID运算 -> 将计算好的阀门开度信号直接发送给调节阀 -> 阀门执行该指令。
- 整个控制回路在“现场设备层”就闭环了，几乎不需要经过控制室，只有设定值、模式切换等关键指令需要与DCS通信。
带来的优势
- 卓越的系统性能： 控制回路在本地闭环，响应速度极快，控制质量更高,尤其适合快速反应的化工过程。
- 本质安全： FF/PA总线本质安全设计允许在危险区域（如存在易燃气体）使用低电压、低电流通信，无需昂贵、复杂的隔爆型电缆和接线盒。
- “即插即用”与自诊断： 新设备挂接到总线上后，DCS系统能自动识别设备信息，加载相应的功能块,极大方便了系统扩展和设备维护。
- 丰富的设备信息： 可以获取每个仪表详细的健康状态、维护信息、校准日期等,实现了预测性维护。
应用实例三：楼宇自动化与智能建筑
现代智能大厦的暖通空调、照明、安防、电梯等系统需要集成管理。
场景描述
一栋大型商业综合体的中央空调系统，需要监控成百上千个风机盘管、温度传感器、风阀和水阀的开度,并根据室内外温度和人员情况进行联动控制。
应用的技术
- BACnet (Building Automation and Control Networks): 这是楼宇自动化领域的国际标准协议,不依赖特定厂商。
- LonWorks (Local Operating Networks): 另一个在楼宇领域有广泛应用的技术。
总线如何应用
-
设备互联：
- 每个楼层或每个区域的温度传感器、湿度传感器、风阀执行器、水阀执行器等,都内置了BACnet通信模块。
- 这些设备通过双绞线（如CAT5）或无线网络连接成一个BACnet网络。
-
系统集成：
- 所有楼宇子系统（空调、照明、安防、消防）的BACnet网络，通过BACnet路由器连接到中央的楼宇自动化系统服务器上。
- 管理人员可以在统一的图形界面上，看到整栋楼的实时能耗、设备状态，并进行远程控制和策略设置（无人时自动关闭空调和灯光）。
带来的优势
- 系统集成度高： 打破了不同子系统（如不同厂商的空调和照明系统）之间的壁垒,实现了真正的集中监控和管理。
- 节能降耗： 通过精细化的联动控制（如根据光照自动调节灯光亮度，根据人员密度调节空调风量）,可以显著降低建筑的运营能耗。
- 运维高效： 管理人员可以快速定位故障设备，远程查看设备历史数据,优化设备运行策略。
总结对比
| 应用领域 | 典型技术 | 核心优势 | 关键特点 |
|---|---|---|---|
| 制造业 (汽车) | PROFINET, EtherNet/IP | 实时性高、布线简化、柔性化 | 强调运动控制、同步、I/O密集 |
| 流程工业 (化工) | FF (Foundation Fieldbus), Profibus PA | 本质安全、控制回路下放、功能强大 | 强调过程控制、连续性、设备自诊断 |
| 楼宇自动化 | BACnet, LonWorks | 系统集成、节能降耗、开放性 | 强调信息集成、多子系统管理、标准开放 |
现场总线技术通过将控制、测量和诊断功能延伸到现场设备，构建了一个全数字化的、分布式的自动化系统，是实现工业4.0和智能制造不可或缺的底层技术基础。
