维修开关电源，尤其是集成电源芯片的，遵循一套标准化的安全流程和逻辑判断方法,下面我将为你提供一个从入门到精通的TOP246YN维修指南。

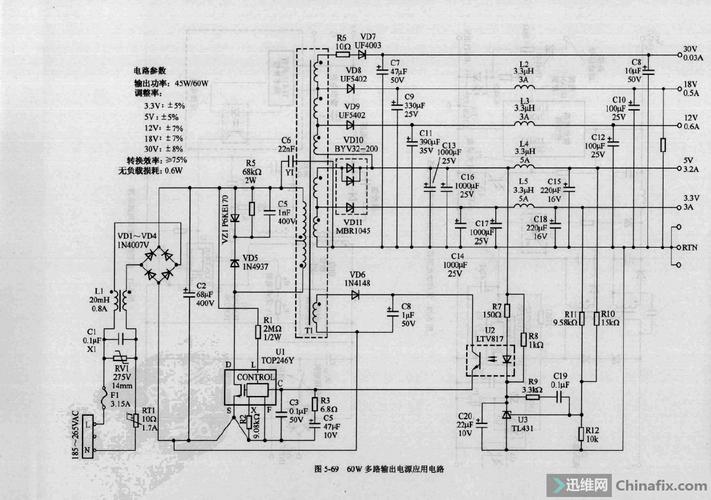

（图片来源网络，侵删）
第一部分：安全须知与准备工作
安全第一！
- 隔离操作：开关电源直接连接市电，有致命危险，维修时，必须使用隔离变压器将待修设备与市电电网隔离开，如果没有隔离变压器，操作时务必单手操作，并确保身体良好绝缘,避免形成回路。
- 放电：在断电后，必须对大容量滤波电容（通常是输入端的400V左右高压电容）进行放电操作，可以使用大功率电阻（如5W/100kΩ）或螺丝刀（有打火风险，不推荐）进行短接放电,确保两端电压接近0V。
- 使用限流隔离变压器：这是最安全的做法，它可以在发生短路时限制电流,保护设备和人身安全。
准备工具
- 万用表：必备，用于测量电压、电阻、通断。
- 示波器：高级工具，但能极大地提高维修效率和准确性，用于观察PWM波形、开关波形等。
- 电烙铁、吸锡器/焊台：用于拆卸和焊接元器件。
- 替换元器件：准备好常见的易损件，如TOP246YN芯片本身、输出整流二极管、滤波电容、启动电阻等。
- 灯泡限流法：一个220V灯泡（如60W-100W）串联在市电输入端，用于初步判断电源是否存在严重短路,保护维修过程中的电源和万用表。

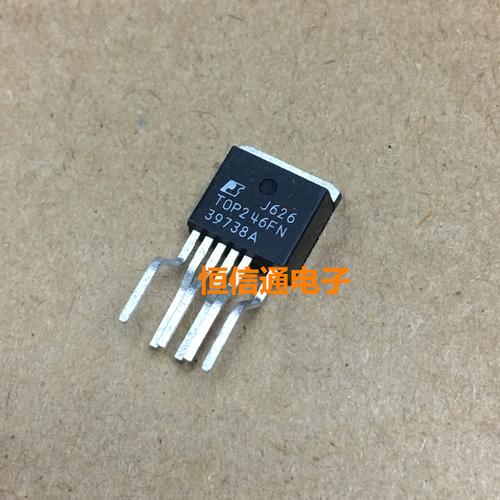

第二部分：TOP246YN 芯片简介
- 核心功能：将高压直流（市电整流后约300V）转换为高频脉冲，驱动变压器,实现隔离降压。
- 内置保护：过温保护、过流保护、过压保护、欠压锁定等，当检测到异常时，芯片会自动关闭或限制输出功率,这是很多故障现象的根本原因。
- 关键引脚：
- C (Control - 控制端)：反馈电压输入端，芯片通过此引脚调节占空比来稳定输出电压。这是维修中最关键的引脚！
- D (Drain - 漏极)：高压功率输出端，内部MOSFET的漏极,连接到变压器的初级绕组。
- S (Source - 源极)：高压功率地/公共地，内部MOSFET的源极,也是初级电路的参考地。
- BP (Bypass - 旁路)：内部高压电流源连接点，外接一个小电容（如0.1μF）到S极,为芯片内部电路提供工作电流。
第三部分：通用维修流程（从简到繁）
初步检查与外观观察
- 目视检查：观察PCB板是否有明显烧焦、发黑、鼓包的元器件，特别是TOP246YN芯片、变压器、输出电容、整流桥。
- 闻气味：是否有焦糊味,可以帮助定位故障区域。
- 测量输入电阻：断开电源，用万用表二极管档或电阻档测量输入端（L、N线）的电阻。
- 正常情况：应有数百千欧的阻值,且无明显短路。
- 如果阻值很小或为0Ω：说明输入端存在严重短路，可能是整流桥、滤波电容、TOP246YN的D-S极击穿。此时切勿通电！
灯泡限流法判断故障范围
如果初步检查没有发现明显问题，或者输入电阻正常,可以使用灯泡限流法通电测试。
- 将待修电源的L线串联一个220V灯泡后接到市电。
- 将N线直接接到市电。
- 上电观察：
- 灯泡：灯泡不亮或微弱发光（呈暗红色），说明电源基本正常或处于轻载保护状态,可以测量输出电压。
- 灯泡：灯泡正常发光或很亮，说明电源存在严重短路，初级电路（TOP246YN、整流桥等）或次级整流管有短路，必须立即断电,返回步骤一重点检查。
- 灯泡：灯泡瞬间闪亮后熄灭，说明电源可能进入了打嗝（间歇）保护模式,这通常是输出端短路或反馈环路问题导致。
静态电阻测量（断电）
如果灯泡法显示正常或保护，可以断电后进行详细的静态电阻测量，重点测量关键点对地（S极）的电阻。

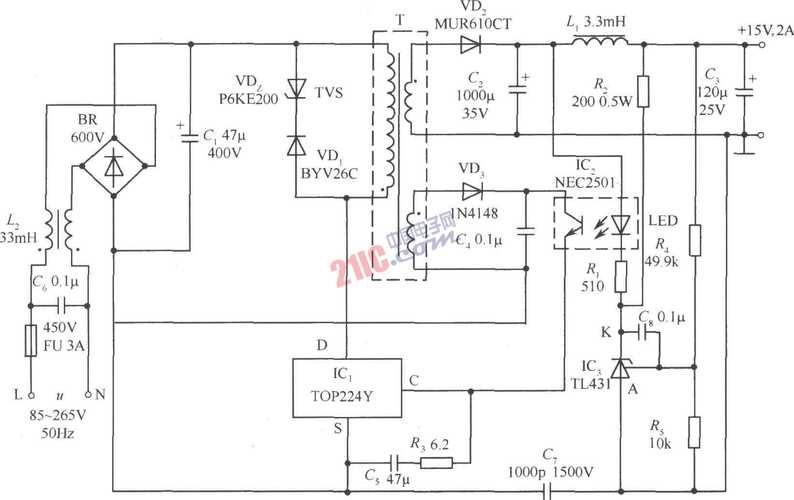

（图片来源网络，侵删）
- 测量TOP246YN各引脚对S极的电阻：
- D-S极：正常情况下，万用表二极管档测量，D-S极应有一个二极管的特性（正向压降约0.5-0.7V，反向无穷大），如果正反向电阻都很小,说明芯片内部MOSFET击穿。
- C-S极：正常情况下，C-S极之间有一个稳压二极管（约5.8V-6.0V）和一个小电阻，正向电阻约几十千欧，反向电阻在稳压管击穿时会很小，如果正反向电阻都很小或为0，说明芯片损坏或外部C-S极电容短路。
- BP-S极：正常电阻值较大，如果为0,说明旁路电容短路。
- 测量其他关键点：
- 输出整流二极管：测量其正反向电阻,应正常。
- 输出滤波电容：测量其是否失效或短路。
通电动态测量（极度危险！务必做好安全措施！）
仅在确认输入无严重短路后进行！
- 连接隔离变压器。
- 测量高压直流电压：测量输入滤波电容两端的电压，应有约300V的直流电压，如果没有,检查整流桥和保险丝。
- 测量关键点电压：
- TOP246YN引脚电压：
- BP-S极：正常应为8V - 6.0V，这是芯片正常工作的标志，如果此电压为0或偏低，检查BP电容、启动电阻、以及C-S极的反馈电路。
- C-S极：正常电压在7V - 5.7V之间波动，这是一个非常重要的测试点，如果电压稳定在某个值（如0V, 2V, 7V等），说明反馈环路有问题,芯片处于保护或未工作状态。
- D-S极：电压在300V附近波动，如果电压是固定的300V，说明芯片没有工作（无PWM输出），如果电压很低（如几十伏）,说明芯片可能已启动但立即被保护了。
- 输出电压：测量输出端电压是否正常。
- TOP246YN引脚电压：
第四部分：常见故障分析与维修
根据上述测量结果,可以定位到具体的故障模块。
故障现象1：完全无输出，灯泡法灯泡不亮
- 原因：电源未启动。
- 排查：
- 输入部分：保险丝是否熔断？整流桥是否开路？输入滤波电容是否失效？
- 启动电路：TOP246YN的启动电阻（通常在300V和BP引脚之间）是否开路或阻值变大？BP电容（0.1μF）是否失效？
- 芯片本身：TOP246YN是否损坏？测量D-S极是否击穿。
故障现象2：输出电压偏低
- 原因1：负载过重或输出短路
- 排查：断开次级所有负载，测量空载电压，如果恢复正常，说明是负载问题，如果仍然偏低,继续排查。
- 原因2：反馈环路问题（最常见）
- 排查：
- 光耦：检查光耦（PC817等）是否损坏，测量光耦的发光二极管侧和光敏三极管侧是否正常,光耦老化或损坏会导致反馈信号异常。
- 稳压取样电路：检查输出端的取样电阻（通常是两个精密电阻串联分压）是否变值或开路,这个电阻给TL431或类似精密稳压源提供取样电压。
- 精密稳压源：检查TL431（或KIA431等）是否损坏，测量其R、A、K三个引脚电压是否正常。
- TOP246YN的C极电压：如果C极电压低于4.7V，说明反馈环路拉低了C极电压，导致芯片降低占空比,输出电压降低。
- 排查：
故障现象3：输出电压偏高
- 原因：反馈环路失效,无法正常调节。
- 排查：
- 光耦：光耦内部光敏三极管开路,无法将反馈信号传回初级。
- 稳压取样电路：分压电阻开路,导致没有取样电压送入TL431。
- TL431：TL431内部短路或损坏，导致其始终处于截止状态,光耦不工作。
- TOP246YN的C极电压：如果C极电压接近7V或更高，说明反馈环路断开，芯片工作在最大占空比状态，导致输出电压飙升。这非常危险，可能烧毁负载！
故障现象4：电源“打嗝”，间歇工作
- 原因：电源保护电路动作，尝试启动但失败，然后保护，再启动,循环往复。
- 排查：
- 过流保护：次级输出整流二极管软击穿（用万用表测可能正常，但上电后特性变坏），这是导致“打嗝”的首要怀疑对象，用替换法换掉整流二极管（通常是肖特基二极管，如SB560, 1N5822等）。
- 过压保护：反馈环路开路，导致输出电压过高，触发芯片的过压保护，检查光耦、TL431、取样电阻。
- 过热保护：芯片或变压器散热不良，导致温度过高触发保护，检查TOP246YN底部是否与散热良好接触,变压器是否有发烫迹象。
- 初级电路问题：TOP246YN性能不良,启动后立即进入保护状态。
第五部分：总结与技巧
- C极是灵魂：TOP246YN的C极电压是判断反馈环路和芯片工作状态的核心指标,记住它的正常范围和异常含义。
- 替换法是王道：对于光耦、TL431、输出整流二极管这类多引脚或性能易变的元器件，在测量不确定时，直接用一个好的替换掉,往往能快速解决问题。
- 先易后难：总是从最简单、最外围的元件开始检查（保险丝、电阻、电容），再逐步向核心芯片（TOP246YN）排查。
- 波形分析（示波器）：如果条件允许，用示波器观察TOP246YN的D极驱动波形（应为高频方波）和C极的反馈波形，可以非常直观地判断芯片是否正常启动、反馈是否有效。
希望这份详细的指南能帮助你成功维修TOP246YN电源,祝你维修顺利！
