第一部分：UC3842 工作原理简介
要修好一个东西,首先要懂它的工作原理，UC3842 的核心作用是“大脑”，它通过控制一个外部 MOSFET 或三极管的导通与关断时间，来稳定输出电压。
核心引脚功能：
- 第7脚 (VCC): 芯片供电脚，通常通过一个启动电阻从高压直流端（如300V）获取启动电压，正常工作后由开关变压器辅助绕组供电，这是最容易出问题的地方之一。
- 第5脚 (GND): 接地，所有电压测量以此为参考。
- 第6脚 (Output): PWM 输出脚，它输出一个驱动脉冲，直接或通过一个推挽电路去驱动 MOSFET/三极管，这是一个关键的测试点。
- 第3脚 (Current Sense - 电流检测): 电流反馈脚，通过一个采样电阻检测开关管的电流，当电流过大时，芯片会关闭输出，实现过流保护。
- 第2脚 (Feedback - 电压反馈): 电压反馈脚，连接光耦的次级，用于调节输出电压的稳定，这是电压环路的反馈核心。
- 第1脚 (Compensation - 补偿): 误差放大器输出脚，通常外接 RC 电路进行频率补偿，以防止系统自激振荡。
- 第8脚 (Ref - 基准电压): 内部提供一个稳定的 5V 基准电压，给内部电路和外部电路（如光耦供电）使用。
工作流程：
- 启动： 上电后，高压通过启动电阻给 VCC（7脚）电容充电，当电压超过 16V 时，芯片开始工作。
- 振荡与驱动： 芯片内部振荡器开始工作，从第6脚输出 PWM 脉冲，驱动开关管导通，能量传递到变压器。
- 供电切换： 变压器辅助绕组产生感应电压，通过整流滤波后取代启动电阻，为 VCC 供电，这个过程称为“自馈电”。
- 稳压：
- 输出电压升高 -> 光耦发光二极管电流增大 -> 光耦三极管导通增强 -> 第2脚电压升高 -> 芯片内部误差放大器动作 -> 第6脚输出脉冲变窄 -> 开关管导通时间变短 -> 输出电压降低。
- 反之亦然。
- 保护：
- 过压保护： 当 VCC 电压超过 36V 时，芯片内部保护电路会使其停止工作。
- 欠压锁定： 当 VCC 电压低于 10V 时，芯片停止工作。
- 过流保护： 当第3脚电压超过 1V 时，芯片关闭输出，直到下一个时钟周期才重新启动。
第二部分：维修前准备与安全须知
-
安全第一！
- 开关电源内部有高压,即使拔掉电源，滤波电容中仍储存有大量电荷，足以致命！
- 必须先放电！ 用一个大功率电阻（如 1kΩ/5W）的表笔，分别接触滤波电容的正负极，进行放电。
- 维修时最好使用隔离变压器,将市电与待修设备隔开，避免因电源火线与零线接反导致机壳带电。
-
工具准备：
（图片来源网络，侵删）- 万用表（必备，最好有二极管档和电容档）
- 示波器（强烈推荐，是开关电源维修的“火眼金睛”）
- 焊台、吸锡器、常用螺丝刀等
- 替换用的元件：UC3842（或兼容型号）、开关管、快恢复二极管、电解电容、电阻等。
第三部分：UC3842 开关电源维修步骤（由简到繁）
维修的核心思路是：先供电，后信号；先静态，后动态；先易后难。
初步检查——“望闻问切”
-
看：
- 观察保险丝是否熔断,如果保险管发黑或熔断，说明存在严重短路。
- 检查外观是否有明显的烧毁、鼓包、漏液的元件，特别是电解电容、电阻、芯片本身。
- 检查 PCB 板是否有因电流过大导致的烧焦、发黑的痕迹。
-
闻：
闻一下是否有焦糊味,这可以帮助你定位过热的区域。

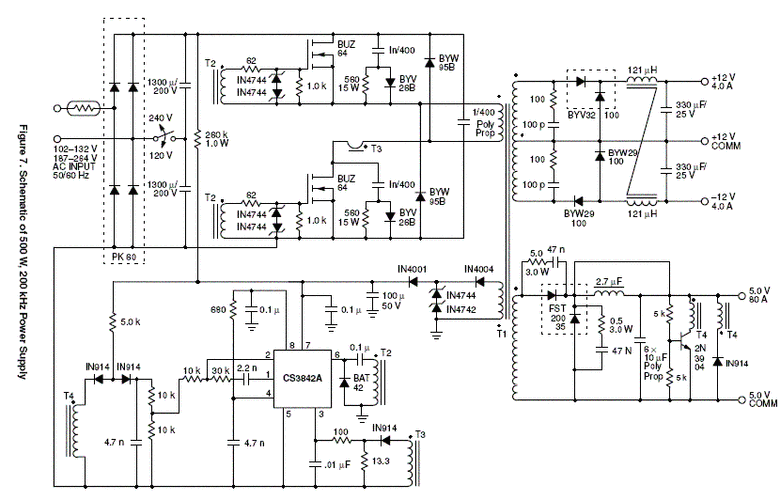

（图片来源网络，侵删） -
问：
了解故障现象：是彻底不工作（指示灯不亮），还是输出电压不稳，或者有异常啸叫声？
关键电压测量（静态测量）
目标：判断 UC3842 是否已经工作或是否具备工作条件。
-
测量滤波电容两端电压：
- 如果电压为 0，检查保险丝、整流桥、限流电阻。
- 如果电压正常（约 300V），说明前级整流滤波电路正常，问题出在开关电源本身。
-
测量 UC3842 的 VCC（7脚）电压：
- 电压为 0： 检查启动电阻是否开路、VCC 滤波电容是否短路、VCC 到芯片的线路是否断路。
- 电压在 10V ~ 16V 之间波动： 这是非常典型的故障现象！说明芯片已经启动，但无法进入稳定的自馈电状态，常见原因：
- 启动电阻阻值变大。
- 开关管损坏（最常见的罪魁祸首）。
- 自馈电回路（辅助绕组、整流二极管、滤波电容）有问题。
- 负载严重短路导致芯片保护。
- 电压高于 36V 或等于 300V： 说明启动电阻损坏或 VCC 稳压二极管（如果有的话）失效，导致芯片被高压击穿或无法启动。
- 电压在 10V 以下： 芯片未启动，或启动后又掉电（过流保护或负载短路）。
-
测量 UC3842 的基准电压（8脚）：
- VCC 电压正常（16V），但 8脚电压不是 5V，基本可以确定 UC3842 芯片已经损坏。
-
测量电流检测（3脚）和电压反馈（2脚）电压：
- 正常情况下,这两个引脚电压都非常低，接近 0V。
- 3脚电压持续高于 1V，说明过流保护被触发。
- 2脚电压异常偏高,说明反馈环路有问题（光耦或 TL431 损坏）。
动态波形测量（示波器）
如果静态电压测量基本正常,但电源仍不工作，就需要示波器来观察动态波形了。
-
测量 VCC（7脚）波形：
正常情况下,上电后 VCC 电压会迅速上升到 16V 以上，然后稳定下来，如果看到的是在 10-16V 之间来回“挣扎”的波形，就是前面提到的“无法自馈电”问题。
-
测量输出（6脚）波形：
- 无波形： VCC 正常但 6脚没有输出脉冲，可能是芯片损坏、或者保护电路动作（2/3脚电压异常）。
- 波形严重畸变或幅度不足： 检查 6脚上拉电阻、驱动电路（如三极管、变压器）、以及开关管是否完好。
- 波形频率不对： 检查定时电阻和电容（RT/CT）。
-
测量开关管 G 极（或 B 极）波形：
这个波形是最终驱动开关管的波形,6脚波形正常但这里没有波形，说明驱动电路有问题，如果波形有但幅度不够，可能是驱动能力不足。
第四部分：常见故障点分析
-
保险丝熔断：
- 原因： 后级存在严重短路。
- 排查：
- 用万用表二极管档测量整流桥是否击穿。
- 测量主滤波电容是否击穿。
- 测量开关管（D-S 或 C-E）是否击穿。开关管损坏是导致保险熔断的最常见原因！
-
保险丝完好，但电源无输出：
- 原因： 启动电路、UC3842、开关管、反馈电路等部分故障。
- 排查：
- 按照步骤二,先测量 VCC 和 8脚基准电压。
- VCC 电压在 10-16V 间波动，重点检查 开关管 和 自馈电回路。
- VCC 为 0，检查启动电阻。
- VCC 正常但 8脚不是 5V，更换 UC3842。
-
输出电压过高或过低：
- 原因： 反馈环路或稳压电路故障。
- 排查：
- 输出电压过高： 危险！可能直接导致负载烧毁，通常是稳压环路开路，如光耦损坏（初级或次级）、TL431 损坏、或取样电阻开路，这会导致芯片认为输出电压很低，从而一直输出最大占空比。
- 输出电压过低：
- 负载过重（短路）。
- 整流二极管（输出端）性能变差。
- 滤波电容失效（ESR 增大）。
- 反馈环路参数错误。
-
电源发出“吱吱”啸叫声：
- 原因： 通常是工作在临界振荡状态，或者进入了过流保护的循环模式。
- 排查：
- 检查负载是否短路。
- 检查 VCC 滤波电容是否失效（容值减小或 ESR 增大），导致供电不足。
- 检查电流检测回路（3脚外部的 RC 滤波电路）参数是否改变。
- 检查补偿回路（1脚）的电容是否漏电或失效。
第五部分：维修案例简述
电源无输出，指示灯不亮，保险丝熔断。
- 分析： 严重短路。
- 维修： 断开负载，测量主滤波电容和整流桥，发现正常，测量开关管，发现 D-S 极已击穿短路，更换开关管后，上电测试，保险丝不再熔断，电源恢复正常。
电源无输出，指示灯不亮，保险丝完好。
- 分析： 启动问题或芯片问题。
- 维修： 测量主滤波电容有 300V 电压，测量 UC3842 的 7 脚电压，发现其在 12V 左右来回跳动，判断为无法自馈电，脱开开关管测量，发现 G-S 极已击穿，更换开关管后，VCC 电压稳定在 18V，电源恢复正常。
电源输出电压严重偏高。
- 分析： 稳压环路开路。
- 维修： 测量光耦次级，发现其一直处于截止状态（C-E 间电阻无穷大），测量光耦初级，发现其发光二极管已开路，更换光耦后，输出电压恢复正常。
维修 UC3842 开关电源，关键在于掌握其核心工作流程，并按照 “安全 -> 静态电压 -> 动态波形 -> 元件替换” 的逻辑顺序进行排查，VCC 电压和 8脚基准电压是判断芯片是否工作的“金标准”，而开关管则是故障率最高的元件，多实践，多总结，你很快就能成为开关电源维修高手。
