在进行任何操作之前，请务必确保自身安全，如果对电学知识不熟悉，或者问题涉及高压（如开关电源的初级部分），强烈建议寻求专业维修人员的帮助，操作不当不仅可能损坏设备,还可能导致触电危险。

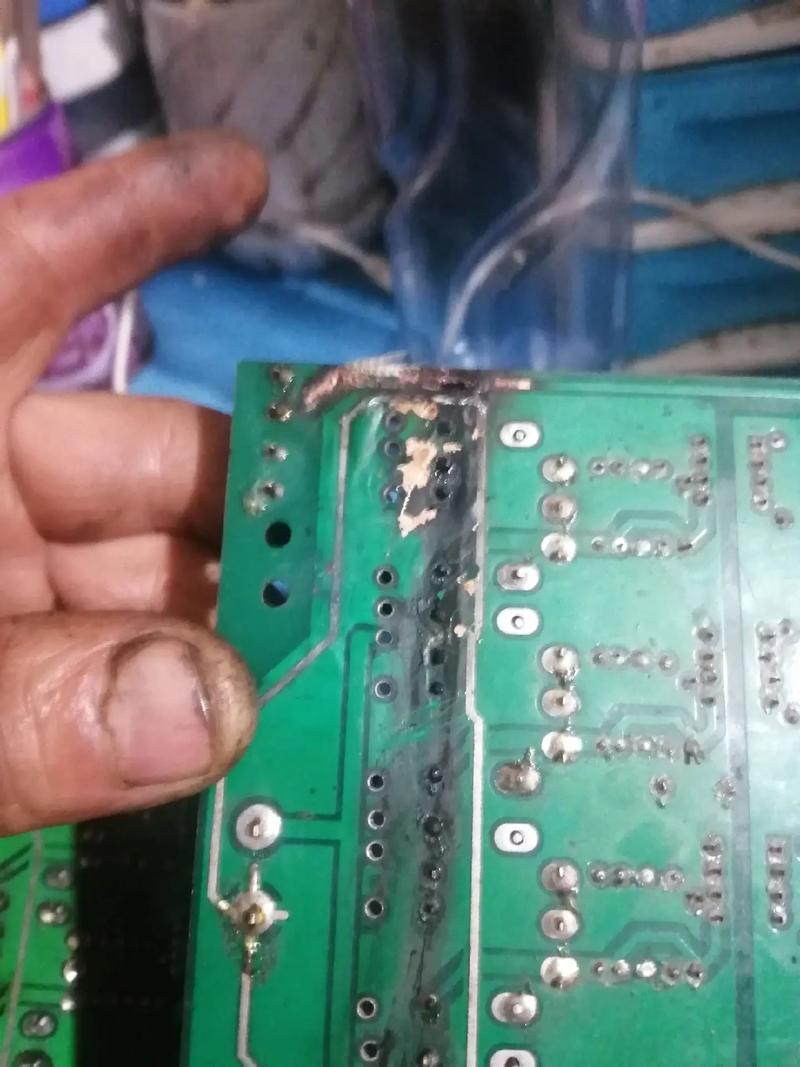

（图片来源网络，侵删）
下面我将为您提供一个系统性的排查和维修流程,遵循这个流程可以大大提高维修成功率。
第一步：安全准备与初步观察
-
断电！断电！断电！
- 拔掉设备的电源线。
- 对于有内部大电容的设备（如电源、音响功放等），在操作前需要对这些电容进行放电，可以使用大功率电阻（如1kΩ/5W）的两个引脚分别接触电容的正负极，直到没有火花和“啪”的放电声为止，这一步至关重要,否则电容中储存的电能会损坏万用表甚至造成电击。
-
观察保险丝
- 取下烧毁的保险丝，仔细观察其损坏情况，这能提供初步线索：
- 发黑、玻璃壳炸裂：这通常意味着存在非常严重的短路，电流极大,故障点很可能在交流输入端或电源的初级部分。
- 熔断但玻璃壳干净：可能由瞬间冲击电流引起，也可能是持续的过流，可以尝试换上一个同规格的保险丝,但要做好它再次烧毁的准备。
- 保险丝电阻值正常（用万用表测）：说明保险丝本身没问题,故障可能在其他地方。
- 取下烧毁的保险丝，仔细观察其损坏情况，这能提供初步线索：
-
目视检查

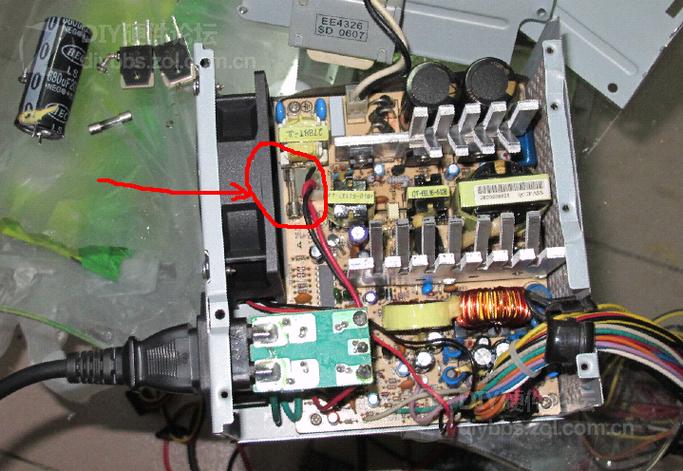

（图片来源网络，侵删）- 在充足的光线下，用放大镜仔细检查电路板,特别是保险丝附近的部分。
- 寻找明显的故障迹象：
- 烧焦、发黑的元件：这是最直接的线索。
- 鼓包、裂开的电容：电解电容是常见故障点。
- 虚焊、脱焊的焊点：可能导致接触不良,引起局部过热。
- 铜箔烧断：大电流路径上的铜箔可能被烧断。
- 异物：是否有导电的碎屑、小虫等导致短路。
第二步：工具准备
- 万用表：必备，用于测量电阻、电压、通断。
- 同规格的新保险丝：务必使用与原厂完全相同额定电流和电压的保险丝。
- 放大镜/显微镜：帮助检查细微的焊点和元件。
- 焊台/烙铁：用于拆焊和安装元件。
- 吸锡器/吸锡线：用于拆焊。
- 替换元件：根据初步判断，准备好可能需要替换的元件（如整流桥、滤波电容、开关管等）。
- 隔离变压器（可选但推荐）：在维修交流输入部分时使用，可以隔离火线和零线,增加安全性。
第三步：系统性排查流程
烧保险丝的核心原因是电流过大,我们的目标就是找到这条异常的电流路径。
分段断开法（推荐）
这是最常用、最安全、最高效的方法，其核心思想是将电路分割成几个部分，逐一排除。
-
测量保险丝座两端电阻
- 将万用表调到电阻档（二极管档或低阻档）。
- 不安装新保险丝,直接测量保险丝座两端的电阻。
- 如果电阻值很小（接近0Ω或几欧姆）：确认存在短路,可以开始分段排查。
- 如果电阻值很大：说明短路点可能已被烧断开路，或故障是间歇性的，此时可以尝试安装新保险丝,但需非常小心。
-
断开负载电路

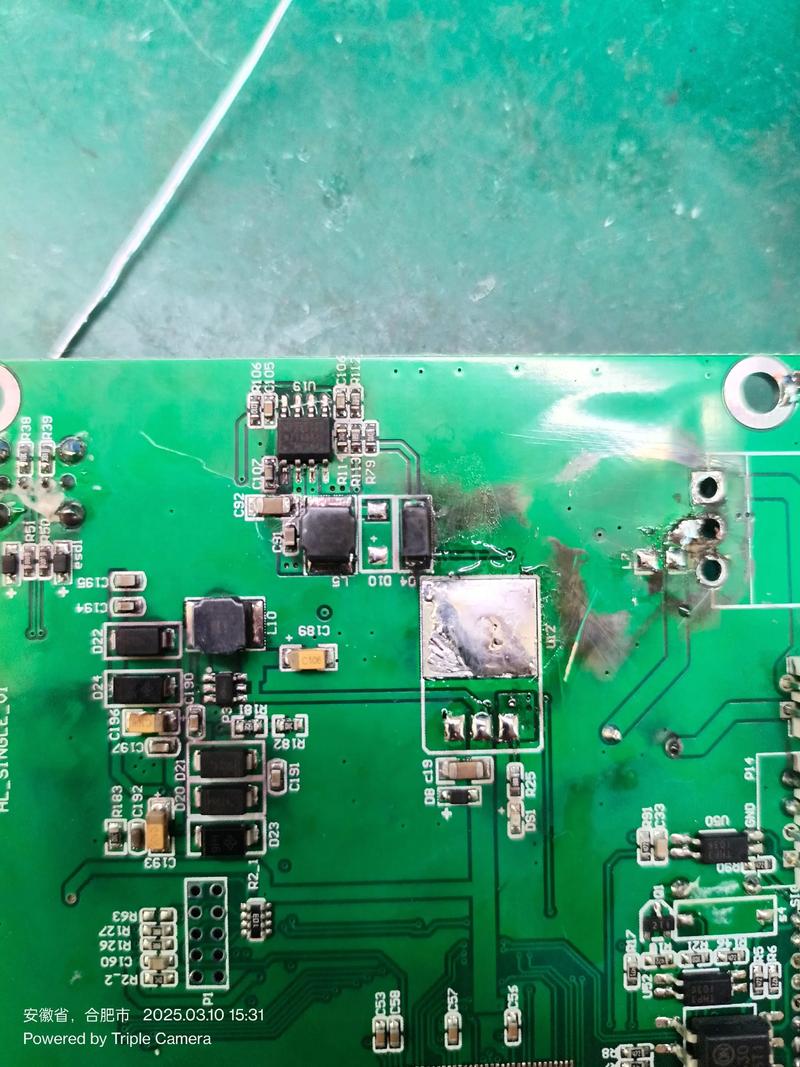

（图片来源网络，侵删）- 大多数电路板可以大致分为“电源部分”和“负载部分”。
- 找到电源输出端（给主板供电的接口、给功放板供电的端子），将其断开，可以用拔掉接插件，或者直接切断连接铜箔/导线。
- 重新测量保险丝座两端的电阻。
- 如果电阻恢复正常（变为无穷大或较大值）：恭喜！说明短路点在负载部分，此时可以单独维修负载电路,或者更换负载板。
- 如果电阻依然很小：说明短路点在电源部分本身,继续下一步。
-
断开电源初级/次级电路
- 针对开关电源：
- 初级部分：找到开关变压器，将其初级绕组（通常与整流桥相连）的焊脚断开（可以只断开一端），然后测量保险丝座电阻。
- 若电阻恢复正常，说明故障在开关变压器次级及以后的电路（输出整流、滤波、负载）。
- 若电阻依然很小，说明故障在交流输入、整流桥、滤波电容、开关管、启动电阻或PWM控制芯片等初级电路。
- 逐级排查初级电路：
- 整流桥：单独测量四个二极管,是否有短路。
- 滤波电容：单独测量其两端电阻,是否短路。
- 开关管：这是最常见的故障点之一，拆下开关管，测量其三个电极之间的电阻，特别是C-E、G-E之间是否短路。
- PWM控制芯片：测量其VCC端对地是否短路。
- 初级部分：找到开关变压器，将其初级绕组（通常与整流桥相连）的焊脚断开（可以只断开一端），然后测量保险丝座电阻。
- 针对开关电源：
关键元件替换法
如果通过目视检查或经验，怀疑某个元件是罪魁祸首，可以直接替换它，这是一种“捷径”,但需要一定的经验。
- 高频替换清单：
- 整流桥：容易因电压波动或老化而击穿短路。
- 滤波电容：特别是输入端的X电容和Y电容，以及初级大电解电容,鼓包或漏电是常见现象。
- 开关管：工作在高电压、大电流下，容易因过载、过压或驱动电路问题而击穿短路。
- PWM控制器：其内部或外围电路故障可能导致其驱动输出异常,使开关管持续导通而烧毁。
- RCD缓冲电路/尖峰吸收电路：这些元件失效可能导致开关管在关断时被高压击穿。
第四步：找到故障点后的维修
- 确认故障元件：通过上述方法，找到损坏的元件（如一个短路的开关管）。
- 分析故障原因：不要只换上新元件就通电！ 一定要找到导致该元件损坏的根本原因。
- 开关管短路，可能是其本身质量问题，也可能是驱动电路（如上拉/下拉电阻、稳压二极管）故障，或者是反馈环路（如光耦、TL431）开路，导致PWM控制器输出占空比过大,开关管因过流而烧毁。
- 更换新元件的同时，必须修复导致它损坏的根本电路！
- 更换元件并检查相关电路：更换损坏元件，并仔细检查其周围的电阻、电容是否也因连带效应而损坏。
- 逐步加电测试：
- 先不装保险丝，用可调直流稳压电源进行“上电测试”。
- 将稳压电源的电流限制调节到较小值（如0.5A）,电压调到设备正常工作电压。
- 接通电源，观察电源的电流读数，如果电流很小且稳定,说明电路基本正常。
- 如果电流仍然很大，说明还有其他故障点,需要继续排查。
- 逐步将电流限制值调大,直到接近正常工作电流。
- 确认无误后，再换上新的保险丝,通电进行完整测试。
常见故障点总结
| 电路区域 | 常见故障元件 | 故障现象 |
|---|---|---|
| 交流输入 | 保险丝本身、开关、保险丝座接触不良 | 保险丝熔断 |
| 整流滤波 | 整流桥（短路）、X电容（短路）、NTC热敏电阻（短路） | 保险丝发黑炸裂，严重短路 |
| 电源初级 | 开关管（C-E/G-E短路）、PWM芯片（VCC短路）、初级大电解电容（短路） | 保险丝发黑炸裂，严重短路 |
| 电源次级 | 输出整流二极管（短路）、输出滤波电容（短路）、负载电路短路 | 保险丝熔断，视短路程度而定 |
| 驱动/反馈 | 驱动三极管/场管、光耦、稳压二极管、取样电阻 | 导致开关管损坏，最终表现为保险丝熔断 |
维修烧保险丝的电路板，核心思路是“先定位，再维修”。
- 安全第一，断电、放电。
- 分段断开法是排查短路最有效的方法。
- 找到故障点后，务必深挖根源,只换坏掉的元件很可能再次烧毁。
- 善用工具,尤其是万用表和可调电源。
- 耐心和细心是成功的关键。
遵循以上步骤，即使是复杂的电路板问题，也有很大机会被您亲手解决,祝您维修顺利！
