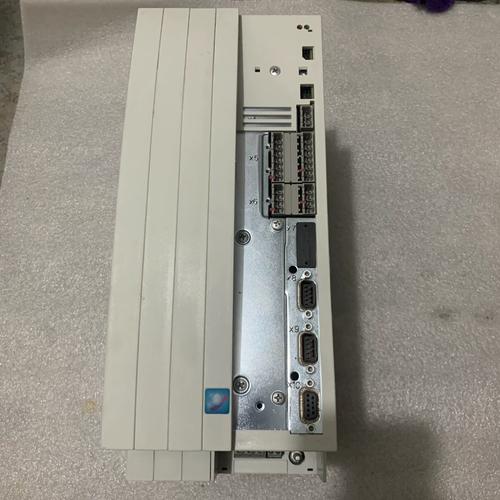

重要安全声明
在进行任何维修操作之前,请务必遵守以下安全准则：

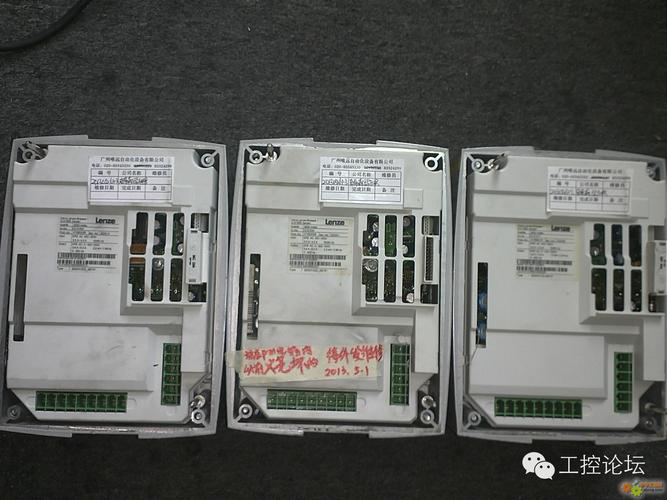

（图片来源网络，侵删）
- 断电确认：必须完全切断变频器的主电源（R, S, T）和控制电源，等待至少5-10分钟，让内部电容充分放电，使用万用表电压档测量直流母线（P, N端子）电压，确认已降至安全电压（如< 50V DC）以下。
- 专业资质：变频器维修需要具备电子技术基础和变频器工作原理的知识，非专业人员请勿随意拆机,以免造成设备进一步损坏或人身伤害。
- 记录与拍照：在拆卸前，对内部结构、接线、元器件位置等进行拍照或标记,以便于后续的恢复。
- 防静电措施：维修人员应佩戴防静电手环，防止静电损坏敏感的电子元器件（如CPU、IPM模块等）。
第一部分：初步检查与故障诊断（上电前）
当变频器出现故障时，不要急于上电测试,先进行以下外部和初步检查。
观察与信息收集
- 故障代码：变频器操作面板上通常会显示故障代码（如F0001, F0002等），这是最重要的诊断线索,请记录下完整的故障代码和报警信息。
- 外观检查：
- 是否有烧焦痕迹：闻一下是否有焦糊味，观察PCB板上是否有元器件烧黑、炸裂的痕迹。
- 电容状态：检查电容是否有鼓包、漏液或顶部“防爆阀”凸起的现象,这是变频器最常见的故障点之一。
- 风扇状态：检查散热风扇是否卡死或转动不顺畅。
- 接线端子：检查主回路和控制回路的接线端子是否有松动、氧化或接触不良的现象。
断电测量（关键步骤）
使用万用表进行电阻和通断测量，可以有效判断功率模块、驱动电路和电源电路的初步问题。
-
功率模块（IGBT）检测：
- 拆下模块：将IGBT模块从主回路上断开（P, U, V, W, N端子），至少断开P和N的连接,以避免测量时受外围电路影响。
- 测量三相桥臂：使用万用表的二极管档。
- P到U/V/W：正向应约有0.4V-0.7V的压降（二极管特性），反向应显示“OL”（无穷大）。
- N到U/V/W：正向应约有0.4V-0.7V的压降，反向应显示“OL”。
- U/V/W到P或N：测量方法同上,只是表笔反接。
- U/V/W之间：正反向都应显示“OL”。
- 结果判断：如果任何测量值异常（如短路、开路、正反向阻值接近）,则说明该IGBT模块已损坏。
-
充电电阻检测：

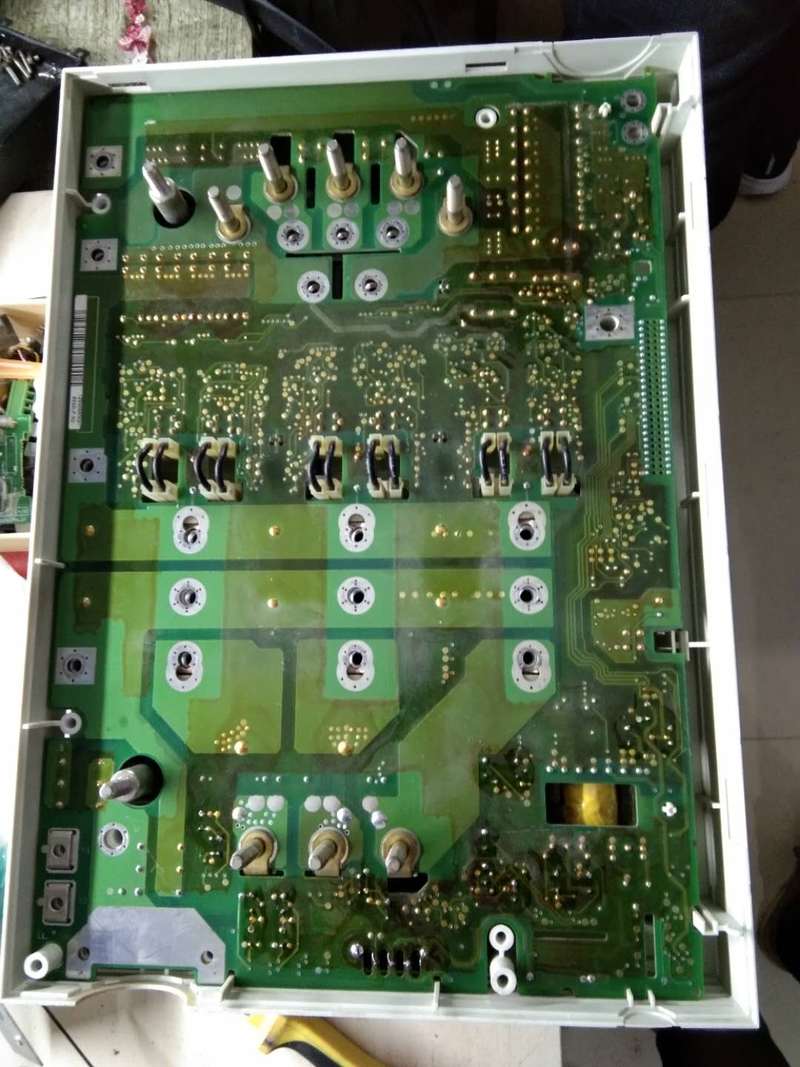

（图片来源网络，侵删）- 位置：通常位于整流桥和直流母线电容之间。
- 测量：用万用表电阻档测量其阻值，如果阻值无穷大或远大于标称值，说明已开路损坏，充电电阻烧毁往往是后续电路故障（如IGBT短路）引起的。
-
电源板/开关电源检测：
- 输入保险丝：检查输入端的保险丝是否熔断，如果熔断,说明后级电路存在严重短路。
- 输出电压：在断电情况下，可以初步测量开关电源变压器次级绕组的通断情况，判断是否有开路，更准确的测量需要在带电情况下进行（需谨慎）。
第二部分：上电测试与深度故障诊断
如果初步检查未发现明显问题，或已更换损坏的元器件,可以进行上电测试。
上电测试（注意安全！）
- 空载上电：不接电机,只给变频器接上主电源。
- 观察面板：上电后，观察操作面板是否有显示,是否出现故障代码。
- 测量直流母线电压：
- 使用万用表直流电压档测量P和N端子之间的电压。
- 在输入电压为380V AC时，正常直流母线电压应在530V DC左右（380V * 1.414）。
- 如果电压过低或为零,说明开关电源或整流桥有问题。
- 如果电压正常，但一启动就报“过压”或“欠压”,则可能是电压检测电路故障。
分模块故障诊断
根据上电测试的结果和故障代码,进行针对性排查。
| 常见故障代码 | 可能原因 | 诊断与维修方法 |
|---|---|---|
| F0001 (过电流) | IGBT模块短路（U/V/W对P/N短路）。 电机电缆过长或绝缘损坏，对地短路。 电机绕组短路。 驱动电路故障，导致IGBT误导通。 |
断电测量IGBT：这是首要检查项，通常能直接找到问题。 断开电机电缆：拆下U/V/W输出线，再上电，如果故障消失，检查电机和电缆。 检查驱动电路：测量驱动光耦或驱动IC的输出波形是否正常，需要示波器。 |
| F0002 (过电压) | 输入电压过高。 减速时间设置过短，电机再生能量来不及释放，导致母线电压升高。 制动单元或制动电阻故障（未接入或损坏）。 电压检测电路（如电阻分压电路）故障，误报。 |
测量输入电压：确认电网电压是否正常。 修改参数：延长减速时间，或启用制动功能。 检查制动单元：检查制动电阻是否烧毁，制动模块是否正常。 |
| F0003 (欠电压) | 输入电压过低或缺相。 输入电源线接触不良。 整流桥损坏。 开关电源故障，无法为控制板供电。 电压检测电路故障。 |
测量输入电压：确认电压是否正常且三相平衡。 检查接线：拧紧主回路端子螺丝。 测量直流母线电压：如果电压很低，检查整流桥和充电电阻。 |
| F0006 (IGBT短路) | IGBT模块内部短路。 驱动电路严重故障，导致上下桥臂同时导通。 |
断电测量IGBT：这是最直接的判断方法。 检查驱动电路：重点检查驱动IC和光耦是否工作异常，有无短路。 |
| F0022 (接地故障) | 电机电缆或电机绕组对地绝缘下降。 周围有强干扰，误检测。 接地检测电路故障。 |
断开电机：拆下电机电缆，看故障是否消失。 摇表测量：用兆欧表测量电机三相绕组对地的绝缘电阻，应大于1MΩ。 检查参数：适当降低接地检测的灵敏度。 |
| 无显示 | 控制板供电电源故障。 操作面板与主控板的连接线松动或损坏。 主控板或电源板损坏。 |
检查开关电源：测量控制板上各路电压（如+5V, +24V）是否正常。 检查连接线：重新插拔或检查排线。 替换法：如果有备用板件，替换测试。 |
| 风扇不转 | 风扇损坏。 风扇供电故障（如保险丝熔断、供电线路问题）。 |
直接通电测试：将风扇拆下，直接通上DC24V，看是否转动。 检查供电回路：测量风扇插座的供电电压是否正常。 |
第三部分：维修案例与备件
常见故障点总结
- 功率模块（IPM/IGBT）：因过流、过压、过热或老化而损坏,是最昂贵的维修部件。
- 驱动板/光耦：驱动光耦（如TLP250, HCPL3313）是易损件，长期工作在高温环境下，容易击穿或性能下降,导致模块损坏。
- 电解电容：是消耗品，寿命通常为3-5年，鼓包、漏液、容量下降会导致变频器电压不稳定、纹波增大,甚至无法启动。
- 开关电源：为整个控制板提供能量，其自身故障（如变压器、IC损坏）会导致整机瘫痪。
- 散热风扇：停止转动会导致变频器因过热而报警停机,并加速电容和功率模块的老化。
备件获取
- 原厂备件：联系伦兹官方或授权代理商,价格较高但质量有保障。
- 兼容备件：对于驱动光耦、电解电容、风扇等通用元器件，可以从电子市场采购高质量的品牌替代品（如Nippon Chemi-Con、Nichicon、Epcos等品牌的电容；Toshiba、Fairchild等品牌的IGBT）。
- 维修板件：可以寻找专业的变频器维修服务商,他们通常有修复好的板件可供更换。
第四部分：维修后的测试与恢复
- 恢复接线：确保所有接线正确无误,特别是主回路的相序和控制回路的线路。
- 参数初始化：如果更换了主控板，可能需要重新设置电机参数（如额定电压、电流、频率、功率因数等）。
- 空载运行测试：在不接电机的情况下，进行点动、正反转、加减速等操作，观察面板显示是否正常,有无异响。
- 带载运行测试：接上电机，从轻载开始，逐步增加到额定负载，测试变频器在带载情况下的运行稳定性、输出电流、电压和温升是否正常。
希望这份详细的指南能对您维修伦兹9300变频器有所帮助，维修工作需要耐心和细心,祝您维修顺利！
