重要安全声明 (首要步骤)
在进行任何维修操作之前,请务必遵守以下安全准则：

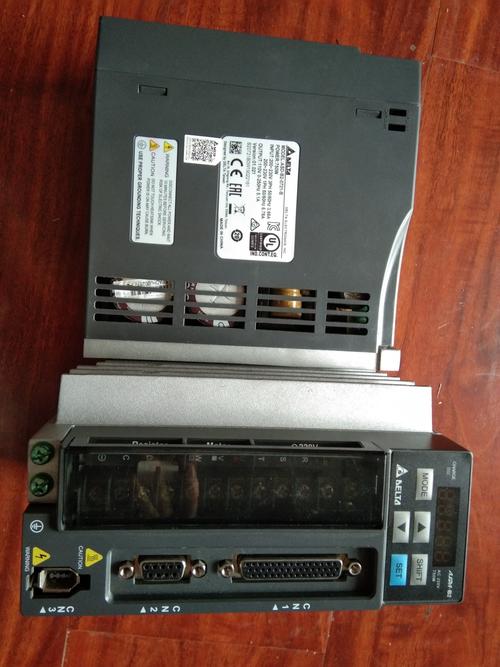

（图片来源网络，侵删）
- 断电并确认放电：关闭主电源开关，并等待至少 5-10分钟，让驱动器内部的大容量电容充分放电。严禁在未放电的情况下触碰电路板上的任何元件，尤其是主回路部分，否则可能导致严重的人身伤害或设备损坏。
- 使用专业工具：佩戴防静电手环，使用万用表、示波器等专业工具。
- 记录原始状态：在拆卸前，拍照记录接线、跳线设置和电位器位置，如果可能，备份驱动器的参数。
- 从简单到复杂：遵循“先外后内、先软后硬”的原则进行排查。
第一部分：初步检查与故障诊断流程
当驱动器出现故障时,不要急于拆解，按照以下步骤进行系统性的检查。
步骤 1：确认故障现象
驱动器的故障通常通过 报警代码、状态指示灯 或 异常行为 来表现。
- 查看报警代码：这是最重要的信息，驱动面板上会显示一个报警代码（如 "AL016", "AL021"），请查阅台达官方提供的 《ASDA-A2 伺服驱动器用户手册》 中的报警代码列表，了解该代码的含义和可能的原因。
- 观察状态指示灯：
- PWR (电源灯)：绿色常亮表示电源正常。
- RUN (运行灯)：绿色闪烁表示正在运行，常亮表示准备就绪。
- ALM (报警灯)：红色点亮表示有报警。
- CN1 (通讯灯)：绿色闪烁表示正在通讯。
- 描述异常行为：例如电机不转动、有异响、抖动、过载、通讯中断等。
步骤 2：外部检查与参数核对
很多“故障”并非驱动器本身的问题，而是外部设置或连接问题。
-
检查电源：

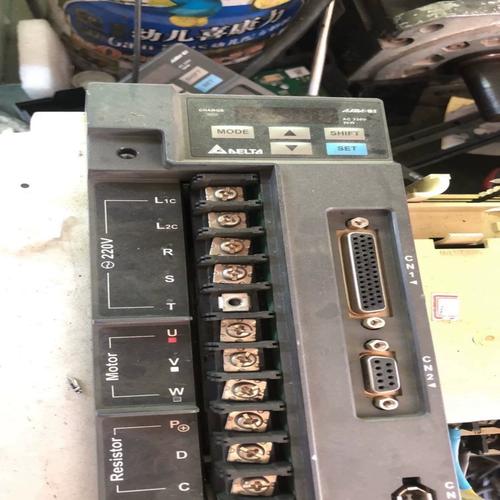

（图片来源网络，侵删）- 确认输入电源电压（AC220V或AC380V）是否与驱动器铭牌要求一致，且电压稳定。
- 检查主回路接线（L1/L2/N, U/V/W）是否牢固、正确，相序是否正确。
- 检查控制回路接线（+24V, COM, 信号线）是否正确。
-
检查电机：
- 电机型号：确认驱动器参数中设置的电机型号（Pr01）是否与实际连接的伺服电机型号完全一致。
- 编码器线：检查电机编码器线（CN1B）是否连接牢固、无破损、无干扰，编码器线是反馈信号的核心，问题率很高。
- 电机机械：手动转动电机轴，检查是否顺畅，有无卡死或异常阻力，检查负载是否过大。
-
检查参数设置：
- 控制模式：确认驱动器参数中设置的控制模式（Pr00）是否正确（如：0-速度控制，1-转矩控制，2-位置控制）。
- 使能信号：确认外部使能信号（如Servo On）是否已正确输入到驱动器。
- 指令输入：检查模拟量指令（如 ±10V）或脉冲指令（如 Pulse/Dir）的接线是否正确，信号源是否正常。
- 基本参数：检查增益（Pr10, Pr11, Pr12）、滤波器（Pr20, Pr21）等基本参数是否合理设置，错误的增益设置会导致电机啸叫、抖动或响应迟钝。
第二部分：常见故障代码分析与处理
以下是ASDA-A2一些常见报警代码的排查思路：
| 报警代码 | 报警名称 | 可能原因 | 排查方法 |
|---|---|---|---|
| AL.016 | 位置偏差过大 | 负载过大或机械卡死。 增益设置过低。 编码器信号异常或损坏。 指令频率过高。 |
手动转动电机，检查负载。 逐步提高增益参数（Pr10, Pr11, Pr12）。 检查编码器线和接头，必要时更换电机或编码器。 降低指令脉冲频率。 |
| AL.021 | 过载 | 负载过大或机械卡死。 加减速时间设置过短。 电机动力线相序错误。 电机或驱动器内部元器件老化。 |
检查机械负载。 延长加减速时间（Pr08, Pr09）。 检查U/V/W动力线是否正确连接。 测量电机三相电阻是否平衡，检查驱动器IGBT模块。 |
| AL.050 | 通讯错误 | 通讯线（CN1A）接触不良或断路。 通讯波特率（Pr32）或地址（Pr33）设置错误。 通讯协议错误。 |
检查通讯线（485）的屏蔽层是否接地，A/B线是否接反。 确认PLC和驱动器的波特率、地址一致。 确认PLC发送的指令格式符合协议。 |
| AL.200 | 编码器信号异常 | 编码器线（CN1B）接触不良、断路或短路。 编码器损坏。 驱动器编码器解码电路故障。 |
重新插拔并固定编码器线，检查屏蔽层。 使用万用表测量编码器线各线之间是否短路。 在驱动器断电后，测量电机编码器电阻，与正常值对比。 |
| AL.801 | DC Bus过压 | 制动电阻未接或接线不良。 制动单元故障（如果外接）。 加减速时间过短，再生能量无法释放。 |
检查制动电阻是否正确连接到P和PR端子，电阻值是否匹配。 检查制动单元（如有）是否正常。 适当延长减速时间。 |
| AL.802 | DC Bus欠压 | 输入电源电压过低。 输入电源缺相。 驱动器内部预充电回路或主回路接触器故障。 |
测量输入电源电压是否在正常范围内。 检查三相输入是否平衡。 检查内部预充电电阻和接触器是否损坏。 |
第三部分：硬件维修（深入）
如果外部检查和参数调整无法解决问题,可能需要打开驱动器进行硬件维修。

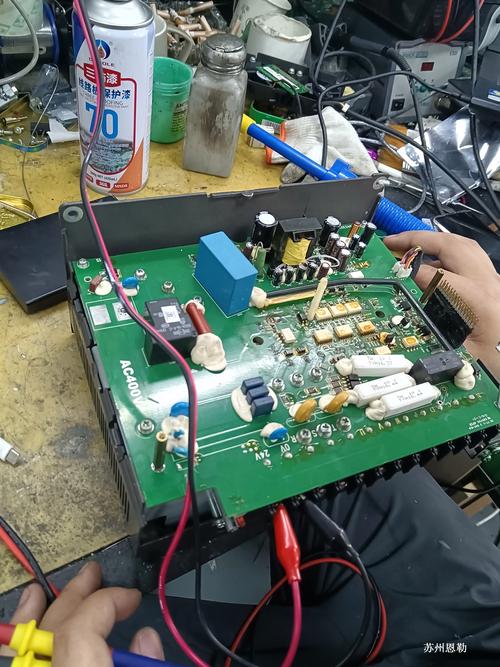

（图片来源网络，侵删）
准备工作
- 完全放电：再次强调，必须断电并充分放电！
- 拆机：拆下外壳，注意观察内部是否有明显的烧毁、发黑、元件爆裂的痕迹。
- 拍照记录：为电路板布局、散热器、元件位置拍照。
重点检查区域
-
电源输入板 (Power Input Board)
- 保险丝：检查主回路保险丝（通常为快速熔断型，如10A, 20A等）和控制回路保险丝，烧毁的保险丝是故障的直接线索，但更换前必须找到根本原因（如后续电路短路）。
- 压敏电阻：检查是否有烧焦或裂痕，用于吸收浪涌电压。
- EMI滤波器：检查是否有电容鼓包或烧毁。
-
主回路板 (Main Power Board / IGBT Board)
- IGBT模块：这是功率放大的核心，也是故障高发区。
- 外观：观察IGBT模块是否有炸裂、烧黑、炸飞的痕迹。
- 测量：使用万用表的二极管档，测量P（+）和N（-）对U、V、W三相的阻值，正常情况下，应该有一个二极管的正向压降（约0.4-0.6V），反向为无穷大，如果短路或阻值异常，说明IGBT已损坏。
- 驱动电路：检查IGBT的栅极驱动电阻、光耦（如TLP250）等是否正常，损坏的驱动电路会导致IGBT工作异常，进而烧毁IGBT。
- 直流母线电容：检查电容是否鼓包、漏液，容量下降会导致母线电压不稳定。
- IGBT模块：这是功率放大的核心，也是故障高发区。
-
控制板 (Control Board)
- CPU/主控芯片：检查是否有明显物理损坏。
- 运放、比较器：检查周边电阻、电容是否烧焦，这些芯片负责信号处理，如电流、速度环的PID运算。
- 隔离电路：检查光耦，用于隔离控制信号和功率信号，防止干扰。
- 晶振：检查是否起振，为CPU提供时钟信号。
维修工具与技巧
- 万用表：必备，用于测量通断、电阻、电压、二极管。
- 示波器：高级但非常有用，可以观察编码器信号、PWM波、控制信号等是否正常。
- 热风枪和电烙铁：用于拆卸和焊接元件，特别是SMD元件。
- 替换法：在怀疑某个元件（如电容、光耦）有问题但又无法确定时，找同型号的好元件替换进行测试，是快速定位故障的有效方法。
第四部分：寻求专业帮助
如果您不具备专业的电子维修知识、工具或经验，强烈建议不要自行拆解维修，伺服驱动器内部高压复杂，操作不当不仅会损坏设备，还可能危及人身安全。
- 联系台达官方技术支持：他们是技术最权威的来源，可以提供准确的诊断和维修指导。
- 联系设备供应商：如果您是通过供应商购买的设备，他们通常能提供售后维修服务。
- 寻找专业的伺服维修公司：市面上有许多专门维修伺服驱动器的公司，他们经验丰富，有专业的备件库，可以快速解决问题。
维修ASDA-A2伺服驱动器的逻辑链条是：
现象 → 报警代码 → 外部检查（电源、电机、接线、参数） → 内部硬件检查（保险丝、IGBT、电容等） → 元件级维修/更换 → 测试验证。
请始终将 安全 放在第一位，从最简单、最可能的原因开始排查，祝您维修顺利！
