SD卡播放器的基本工作原理
SD卡播放器本质上是一个嵌入式系统，其核心是一个微控制器，它像一个大脑，负责读取SD卡中的数字音频文件，将其解码成模拟信号，然后经过放大,最终驱动耳机或扬声器发声。
（图片来源网络，侵删）
核心流程：
SD卡 (数字音频数据) → MCU/SoC (读取和解码) → DAC (数模转换) → 运放 (信号放大) → 功放 (功率放大) → 耳机/扬声器
核心电路模块详解
主控单元
这是整个播放器的“心脏”，通常是一个专用SoC（System on a Chip，系统级芯片）或MCU（Microcontroller Unit，微控制器）。
- 功能：运行播放器固件，控制SD卡接口、解码芯片、显示屏、按键等所有外设。
- 关键引脚：
- SD卡接口引脚：
CLK(时钟),CMD(命令),DAT0/DAT1/DAT2/DAT3(数据线),这是连接SD卡的总线。 - I2C/SPI接口：用于控制解码芯片、运放、电子音量芯片等。
- 音频输出引脚：通常是I2S格式的数字音频信号输出,连接到外部DAC芯片。
- GPIO (通用输入输出)：连接按键、指示灯、复位电路等。
- SD卡接口引脚：
- 常见故障：无法开机、无法识别SD卡、死机、按键无反应。

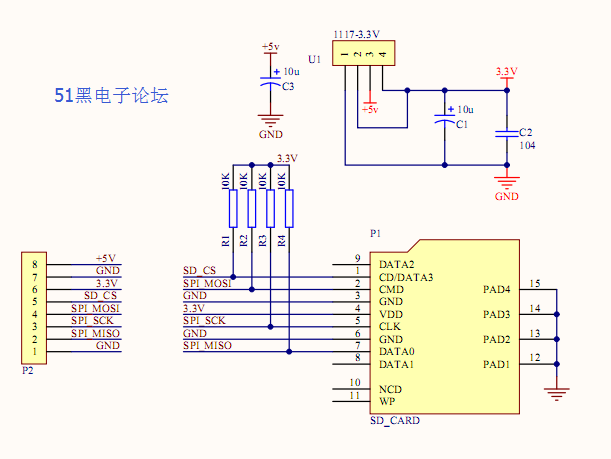

存储单元 - SD卡接口电路
这是播放器与SD卡通信的桥梁。
- 核心元件：主控芯片内置的SD卡控制器。
- 关键电路：
- 上拉电阻：在SD卡的
CMD、CLK和DAT0/DAT1/DAT2/DAT3线上，通常需要接一个小的上拉电阻（如10KΩ-100KΩ）到VCC（如3.3V），这是SD卡协议的硬性要求,用于总线空闲时保持高电平。 - 卡座：物理接口,接触不良是常见故障。
- 上拉电阻：在SD卡的
- 常见故障：插入SD卡后无法识别、文件读取缓慢或中断。
音频解码单元
负责将主控送来的数字音频流转换成模拟音频信号。
（图片来源网络，侵删）
- 核心元件：DAC芯片，如常见的CS4334, WM8740, AK4104等。
- 关键接口：
- I2S输入：接收来自主控的数字音频数据。
- I2C/SPI控制接口：主控通过此接口设置DAC的采样率、增益、滤波器等参数。
- 模拟输出：左右声道的模拟信号输出，通常是差分信号（
L+,L-,R+,R-）或单端信号。
- 常见故障：有数字声（“滋滋”声）但无正常音乐声、只有一声“噗”声后无声、声音严重失真。
音频放大单元
DAC输出的信号非常微弱，无法直接驱动耳机,需要经过放大。
- 核心元件：运放芯片，如NE5532, LM358, OPA2604等。
- 电路结构：通常采用两级放大。
- 前置放大/缓冲级：主要作用是缓冲和阻抗匹配,防止后级电路影响DAC的输出。
- 功率放大级：提供足够的电流来驱动耳机，对于便携播放器,这部分通常集成在主控芯片或一个专用的耳机驱动芯片中。
- 关键元件：耦合电容、反馈电阻、滤波电容,这些元件的参数决定了放大倍数和频率响应。
- 常见故障：声音小、声音发闷、有交流声（“嗡嗡”声）、单声道无声。
电源管理单元
为整个系统提供稳定、干净的电能。
- 核心元件：LDO（低压差线性稳压器） 或 DC-DC降压芯片。
- 功能：将电池电压（如3.7V）转换为系统所需的各个电压，如3.3V（给数字逻辑）、1.8V/2.5V（给SD卡和部分芯片内核）。
- 关键电路：输入输出滤波电容（非常重要，用于滤除电源噪声）。
- 常见故障：无法开机、开机后自动关机、有“滋滋”的电源噪声。
用户接口
- 按键：通常连接到主控的GPIO引脚,通过检测电平变化来判断按键。
- 显示屏：可能是LCD段码屏或OLED点阵屏，通过SPI或I2C接口与主控通信。
- 耳机座：一个简单的机械开关，插入耳机时断开内置扬声器,接通耳机通路。
通用电路方框图
这是一个典型的SD卡播放器电路结构图,您可以按照这个思路去分析任何一款播放器的实际电路板。
+-------------------------------------------------------------------------+
| 电源输入 |
| [电池] ---> [电源开关] ---> [电源管理] ---> [3.3V, 1.8V, AVDD等] |
| | |
+-------------------------------------------------------------------------+
|
v
+-------------------------------------------------------------------------+
| 主控单元 |
| [MCU/SoC] <---- [按键] <---- [显示屏] <---- [用户接口] |
| | |
| |<------------------------------------------------------------------|
| | (控制信号: I2C, SPI, GPIO) |
| | |
| +-----> [SD卡接口] <---- [SD卡座] <---- [SD卡] |
| | (数据: SDIO/SPI) |
| | |
| +-----> [音频解码] <---- [DAC芯片] |
| (数字音频: I2S) |
| | |
| v |
| +-----> [音频放大] <---- [运放芯片] <---- [耳机座] <---- [耳机] |
| (模拟音频) |
| | |
| +-----> [线路输出] <---- [耳机座] |
| (可选) |
+-------------------------------------------------------------------------+维修思路与步骤
维修遵循“先易后难、先外后内、先电源后信号”的原则。
（图片来源网络，侵删）
第1步：初步检查与问诊
- 外观检查：是否有物理损伤、进水痕迹、元件烧焦、虚焊？
- 电源检查：电池是否有电？用万用表测量电池电压是否正常（如3.7-4.2V）。
- 功能描述：向用户确认具体故障现象，是“完全无声”、“无法开机”、“无法读卡”还是“声音失真”？
第2步：电源电路检查（最关键）
- 测量总输入电压：在电源开关后,测量是否有电压输入到电源管理芯片。
- 测量各路输出电压：
- 3V：数字电路的核心工作电压，测量主控芯片、SD卡座等关键点的VCC引脚,看是否正常。
- 模拟供电：测量DAC芯片、运放芯片的模拟供电引脚（如
AVDD,VCC），看是否正常且纹波要小。 - 如果某路电压缺失：检查对应的电源管理芯片及其外围电路（特别是滤波电容是否短路或失效）。
第3步：时钟与复位检查
- 时钟信号：主控和DAC芯片都需要时钟才能工作，用示波器测量主控的晶振引脚，看是否有稳定的正弦波或方波，时钟是数字电路的“心跳”，没有时钟,芯片不工作。
- 复位信号：检查主控的复位引脚，在开机瞬间应有一个低电平复位脉冲，如果复位电路有问题,主控无法启动。
第4步：信号通路检查
根据故障现象分段排查：
-
故障A：无法开机
重点检查电源电路、时钟电路、复位电路、主控芯片本身是否损坏。
-
故障B：能开机，但无法识别SD卡
- 第一步：换一张确认好的SD卡测试。
- 第二步：测量SD卡座的
VCC和GND是否正常。 - 第三步：用示波器测量SD卡接口的
CLK信号（插入卡后应有脉冲）、CMD和DAT线（应有数据波动），如果CLK没有，问题在主控或时钟，如果有CLK但无数据,检查上拉电阻和卡座接触。 - 第四步：可能是主控的SD卡控制器损坏。
-
故障C：能读卡，但无声音
- 第一步：检查耳机座是否正常,耳机是否完好。
- 第二步：从后往前测。
- 功放输出端：用示波器或万用表交流档测量耳机座是否有信号，如果无信号,问题在功放或之前的电路。
- 运放输出端：测量运放的输出脚是否有信号，如果无信号,问题在运放或之前的电路。
- DAC输出端：测量DAC的模拟输出脚（
LOUT,ROUT）是否有信号,这是关键分界点！
- 第三步：
- 如果DAC输出有信号，但运放/功放输出无信号：问题在运放或功放电路，检查运放芯片、外围元件（电容、电阻）是否虚焊或损坏。
- 如果DAC输出无信号：问题在主控或DAC芯片，检查主控到DAC的I2S数据线（用示波器看是否有数据流）、DAC的供电、主控对DAC的I2C控制线（看是否成功配置了DAC）。
-
故障D：声音失真、噪音大
- 电源噪声：检查电源滤波电容是否失效（用万用表测容值或替换法）。
- 接地不良：检查模拟地和数字地是否良好连接,避免地环路。
- 运放问题：检查运放外围元件,特别是耦合电容是否漏电。
- 时钟干扰：时钟信号可能干扰模拟电路,检查时钟走线是否远离音频线。
获取具体电路图的方法
- 品牌官网/售后：一些老牌厂商可能会提供部分技术资料。
- 维修论坛/社区：如“迅维网”、“Chiphell”等,有大量维修案例和图纸分享。
- 淘宝/阿里巴巴：搜索“播放器型号 + 电路图”或“PCB图”,有时能找到卖家提供的设计文件。
- 反向工程：对于没有图纸的机器，这是最后的办法，通过分析PCB板上元件的丝印、芯片型号和走线，手动绘制出原理图,这需要丰富的经验。
最后提醒：维修需要一定的电子基础和工具（万用表、示波器、电烙铁等），在没有十足把握的情况下，特别是涉及BGA芯片等复杂元件时，建议寻求专业维修人员的帮助,安全第一！
