核心原理
数字成像射线检测的基本原理与传统射线检测（胶片法）完全相同，都遵循射线衰减定律。
（图片来源网络，侵删）
- 射线源：产生X射线或γ射线,形成一束高能量的电磁波。
- 穿透：射线束穿透被检测的工件，工件的不同厚度、密度和内部结构会导致射线不同程度的衰减。
- 成像：衰减后的射线束到达数字探测器。
- 转换与记录：数字探测器将接收到的射线能量（光子）转换成电信号，并最终形成一幅数字图像，图像的亮度（灰度值）代表了射线的穿透强度：穿透越强的地方（如缺陷、空隙），图像越亮；穿透越弱的地方（如高密度夹杂、厚实区域）,图像越暗。
核心区别在于，传统胶片法需要经过复杂的暗房处理（显影、定影、水洗、干燥）才能看到图像，而数字成像技术则实时或准实时地在电脑屏幕上生成图像,无需化学处理。
关键组成部分
一个典型的DR系统主要由以下几个部分构成：
-
射线源：

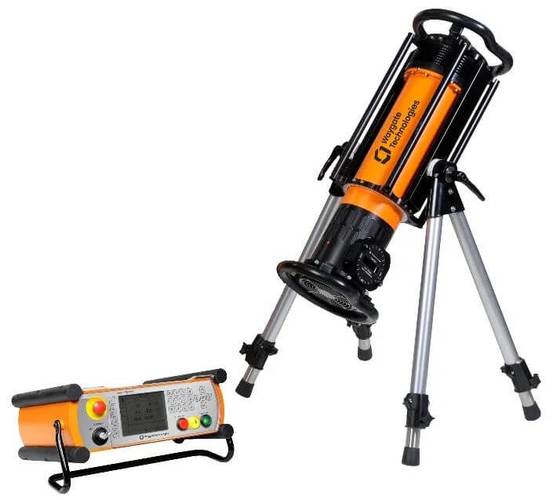

- X射线机：最常用的设备，通过高压加速电子撞击金属靶产生X射线，可调节能量（kV）和电流（mA）,灵活性高。
- γ射线源：如Ir-192、Se-75、Co-60等放射性同位素，能量固定，穿透力强，适用于野外或无法提供电源的场合,但安全性要求更高。
-
数字探测器：这是DR系统的核心，其性能直接决定了图像质量,主要分为以下几类：
（图片来源网络，侵删）- 非晶硅探测器：目前市场主流，由闪烁体（将X光转为可见光）、光电二极管阵列（将光转为电信号）和CMOS/CCD芯片（读取电信号）组成，图像质量好,动态范围宽。
- 非晶硒探测器：直接转换型，X光直接被硒层吸收产生电信号，没有光转换步骤，减少了散射，图像对比度高,空间分辨率优异。
- CMOS/CCD探测器：通常搭配荧光屏使用，结构简单，成本较低,但动态范围和图像质量通常不如前两者。
- 线阵列探测器：通过狭缝成像，一次只能检测一条线，通过工件移动拼接成完整图像，常用于大型管道、焊缝的检测,效率高。
- 面阵探测器：一次性接收一个扇形或锥形区域的射线，形成一幅二维图像,适用于小型工件或局部检测。
-
成像支架与运动系统：
- 用于精确固定射线源、工件和探测器之间的相对位置。
- 包括射线源准直器（控制射线束形状和大小）、工件转台/平移台（实现自动化扫描）等。
-
图像处理与分析软件：
- 图像采集：实时获取探测器传来的数字信号。
- 图像处理：对原始图像进行增强，如降噪、对比度拉伸、边缘锐化、伪彩处理等,以突出缺陷细节。
- 测量与评定：软件内置测量工具（如距离、角度、尺寸）和缺陷评定标准（如ASME、EN标准），帮助检测人员分析缺陷的类型、大小和位置。
- 报告生成：自动生成包含图像、参数和结论的检测报告。
主要技术类型
根据成像方式和探测器的不同,DR技术可以细分为：
| 技术类型 | 中文名称 | 原理 | 优点 | 缺点 | 主要应用 |
|---|---|---|---|---|---|
| DR | 数字射线照相 | 使用面阵探测器，一次曝光获得一幅完整图像。 | 速度快，操作简单，图像直观。 | 对散射敏感，空间分辨率可能受限。 | 小型铸件、焊缝、复合材料检测。 |
| CR | 计算机射线照相 | 使用成像板代替胶片，IP板曝光后，需用扫描仪读取，生成数字图像。 | 成本较低，可重复使用IP板，替代胶片。 | 流程多（曝光-扫描-擦除），速度比DR慢，空间分辨率较低。 | 替代传统胶片，尤其适用于大型或不规则工件。 |
| CT | 计算机断层扫描 | 射线源和探测器围绕工件进行360°旋转扫描，从不同角度获取数百上千幅投影图像。 | 三维成像，能精确显示缺陷的空间位置、形状和尺寸，无影像重叠。 | 设备昂贵，检测时间长，重建计算复杂。 | 关键部件内部结构分析、复杂缺陷的精确表征。 |
| DR/CT | 数字射线/断层一体化系统 | 集成了DR和CT功能，可根据需求切换模式。 | 一机多用，灵活性高。 | 系统复杂，成本高昂。 | 研发和高附加值产品的检测。 |
与传统胶片法的对比
| 特性 | 数字成像射线检测 | 传统胶片射线检测 |
|---|---|---|
| 图像获取 | 实时或准实时，无需暗房处理 | 慢，需要暗房化学处理 |
| 效率 | 极高，检测周期短 | 低，处理流程繁琐 |
| 图像质量 | 可通过软件增强，动态范围宽 | 固定，动态范围有限 |
| 存储与检索 | 数字化存储，节省空间，易于检索和共享 | 物理胶片存储，占用空间大，检索困难 |
| 成本 | 初期设备投入高，但长期耗材成本低 | 初期设备投入相对较低，但胶片、化学药剂等耗材成本持续高 |
| 环保性 | 无化学污染，绿色环保 | 使用化学药剂，产生废液，有污染 |
| 灵敏度与缺陷检测 | 对小裂纹和面状缺陷的检出率更高 | 对体积型缺陷（如气孔）检出率较好 |
| 定量分析 | 软件辅助，测量更精确 | 依赖观片灯和卡尺，主观性强 |
| 人员要求 | 需要掌握软件操作和图像分析技能 | 需要丰富的观片经验 |
优势与局限性
优势：
- 高效率：省去了胶片处理时间,检测速度可提升数倍甚至数十倍。
- 高灵敏度：对微小裂纹和面状缺陷的检出能力优于胶片。
- 数字化与信息化：图像易于存储、传输、归档和远程会诊,便于建立数字化质量追溯体系。
- 成本效益：长期来看，耗材成本极低,综合效益高。
- 绿色环保：避免了化学药水的使用,符合现代工业的环保要求。
- 实时反馈：可以立即检查成像效果，调整参数,减少返工。
局限性：
- 初期投资高：高性能的DR/CT设备价格昂贵。
- 对散射敏感：相比胶片，数字探测器更容易受到散射线的影响，导致图像质量下降，需要使用滤光板、准直器、防散射栅等辅助设备。
- 空间分辨率限制：顶级数字探测器的分辨率仍略优于最高分辨力的胶片。
- 技术依赖性：对操作人员的软件使用和图像分析能力要求更高。
应用领域
- 航空航天：发动机叶片、复合材料构件、起落架的检测。
- 能源电力：核电站压力容器、管道焊缝、风力发电机叶片的检测。
- 石油化工：储油罐、反应釜、输油管道的在役检测。
- 汽车制造：铝合金轮毂、电池包、焊接结构的质量控制。
- 高铁与轨道交通：转向架、车轴、关键焊缝的无损检测。
- 特种设备：锅炉、压力容器的制造和在用检验。

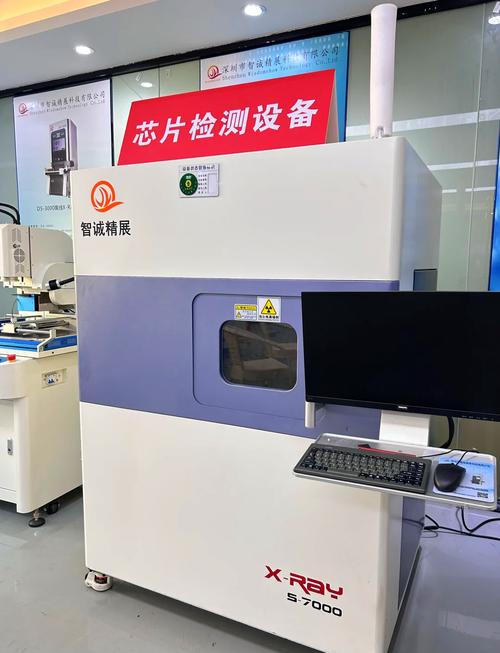

- 电子工业：半导体芯片、BGA焊球、PCB板的内部检测。
数字成像射线检测技术是传统射线检测的革命性升级，它以数字化、高效化、智能化为核心，极大地提升了无损检测的效率和可靠性，并推动了无损检测从“经验判断”向“数据驱动”的现代化转型，随着探测器技术、人工智能算法和自动化技术的不断发展,DR必将在未来工业制造的质量控制中扮演更加重要的角色。
