下面我将为你提供一个完整、详尽的 “端口按键判断技术实验” 指南，这个指南将包含：

1. 实验目标
2. 核心原理
3. 硬件准备
4. 软件编程
5. 实验步骤
6. 常见问题与解决方案
7. 进阶扩展

基础按键检测——控制LED灯的亮灭

这是最基础的实验,旨在理解如何通过读取单片机端口的电平状态来判断按键是否被按下，并用一个简单的动作（如点亮LED）来响应。

实验目标

• 理解单片机GPIO（通用输入/输出）端口的工作模式。
• 掌握使用按键电路作为输入,LED电路作为输出的基本方法。
• 学会编写简单的C语言程序,实现按键检测和LED控制逻辑。
• 理解并解决按键“抖动”（Chattering）问题。

核心原理

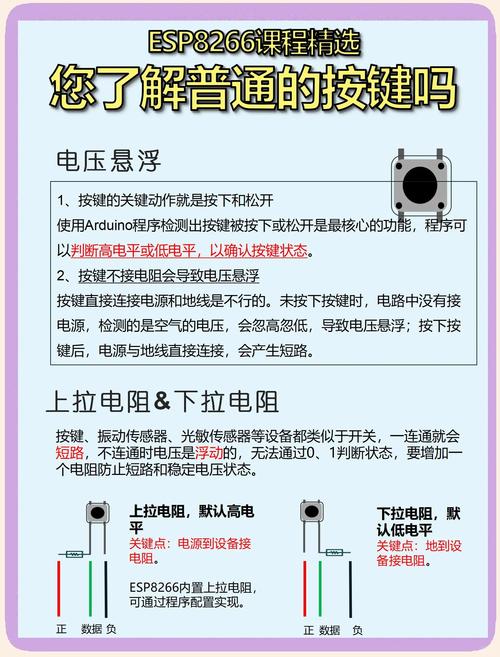

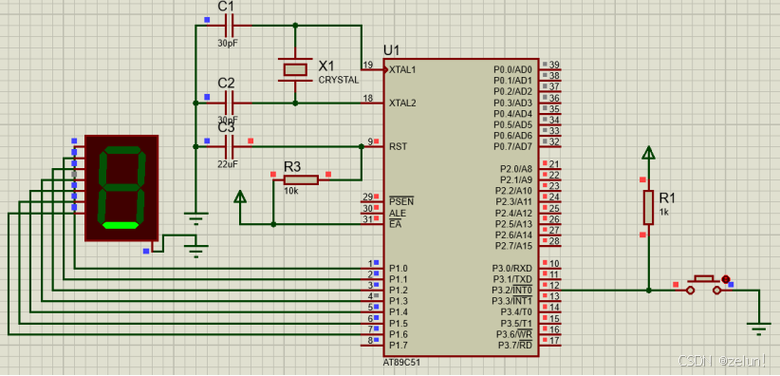

1 按键电路原理

按键本质上是一个机械开关,当按下时，电路接通；松开时，电路断开。

• 独立按键电路：每个按键占用一个单片机IO口。
• 电路连接方式：
  1. 上拉电阻连接：将按键的一端接到单片机IO口，另一端接地，IO口内部或外部接一个上拉电阻（通常为10KΩ）。默认状态下，IO口读到的是高电平（VCC/3.3V/5V），当按键按下时，IO口被拉到地，读到的是低电平。
  2. 下拉电阻连接：将按键的一端接到单片机IO口，另一端接VCC，IO口内部或外部接一个下拉电阻。默认状态下，IO口读到的是低电平，当按键按下时，IO口被拉到VCC，读到的是高电平。

本实验采用最常用的上拉电阻连接方式。

2 按键抖动

机械按键在按下和松开的瞬间,由于金属触点的物理弹跳，会产生一连串的、不稳定的电平脉冲，这个过程称为“抖动”，抖动时间通常在5ms到50ms之间。

如果不进行消抖处理,程序可能会在一次按键操作中误判为多次按下，导致执行多次操作。

3 消抖策略

• 硬件消抖：在按键两端并联一个0.01μF ~ 0.1μF的电容，利用电容的充放电特性平滑抖动，此方法效果好但增加成本，不常用在初学实验中。
• 软件消抖：这是最常用、最经济的方法，原理是：当检测到按键电平变化后，不立即做出响应，而是等待一段时间（如10ms-20ms），待抖动结束后再次检测电平，如果电平状态依然保持改变，则确认是一次有效的按键操作。

硬件准备

• 主控板：Arduino UNO / STM32开发板 / ESP32 / 树莓派Pico等。
• 按键：1个轻触开关。
• LED：1个（通常板载LED即可，如Arduino的D13）。
• 电阻：
  • 1个 10KΩ 上拉电阻（如果单片机IO口没有内部上拉，则需要外部接一个，很多单片机如Arduino、ESP32都支持内部上拉，可以省略此电阻）。
  • 1个 220Ω 或 330Ω 限流电阻（用于保护LED，如果使用板载LED则无需此电阻）。
• 杜邦线：若干。

接线图（以Arduino为例，使用内部上拉电阻）：

1. 按键：按键的一端连接到 数字引脚2。
2. 按键：按键的另一端连接到 GND (地)。
3. LED：如果使用板载LED，则无需接线，如果需要外接LED，将LED长脚（阳极）通过一个220Ω电阻连接到 数字引脚13，LED短脚（阴极）连接到 GND。

关键点：我们将在代码中启用引脚2的内部上拉电阻，这样外部就可以省略10KΩ电阻。

软件编程 (以Arduino IDE为例)

1 代码结构

程序的核心逻辑是一个循环：

1. 读取按键引脚的电平状态。
2. 判断：如果电平为低（按键按下），则执行LED亮灭操作。
3. 消抖：在检测到状态变化后，加入一个延时函数。
4. 更新：将LED的状态取反（亮->灭，灭->亮）。

2 完整代码

// 定义引脚
const int buttonPin = 2;    // 按键连接的引脚
const int ledPin = 13;      // LED连接的引脚 (Arduino板载LED)
// 变量
int buttonState;            // 存储按键当前的状态
int lastButtonState = HIGH; // 存储按键上一次的状态 (初始为高电平，因为上拉)
int ledState = LOW;         // LED的初始状态为熄灭
// 消抖相关变量
unsigned long lastDebounceTime = 0;  // 上一次按键状态改变的时间
unsigned long debounceDelay = 50;   // 消抖延时，单位毫秒
void setup() {
  // 初始化LED引脚为输出
  pinMode(ledPin, OUTPUT);
  // 初始化按键引脚为输入，并启用内部上拉电阻
  // 启用后，引脚在未按下时为HIGH，按下时为LOW
  pinMode(buttonPin, INPUT_PULLUP);
  // 设置LED的初始状态
  digitalWrite(ledPin, ledState);
}
void loop() {
  // 读取按键的当前状态
  int reading = digitalRead(buttonPin);
  // 检查按键状态是否发生变化
  // 如果reading（当前读数）不等于lastButtonState（上一次的状态）
  if (reading != lastButtonState) {
    // 如果状态变化，重置消抖计时器
    lastDebounceTime = millis();
  }
  // 检查是否已经过了消抖时间
  // 并且当前读数是稳定的（即按下或松开）
  if ((millis() - lastDebounceTime) > debounceDelay) {
    // 如果当前稳定的读数与上一次有效的状态不同
    if (reading != buttonState) {
      buttonState = reading;
      // 如果按键被按下 (状态为LOW)
      if (buttonState == LOW) {
        // 切换LED状态
        ledState = !ledState;
      }
    }
  }
  // 保存这次的读数，用于下一次循环的比较
  lastButtonState = reading;
  // 将LED的当前状态写入引脚
  digitalWrite(ledPin, ledState);
}

实验步骤

1. 搭建硬件：按照上面的接线图，将按键和LED连接到开发板上。
2. 连接电脑：使用USB线将开发板连接到电脑。
3. 打开IDE：打开Arduino IDE。
4. 选择板型和端口：在 "工具" -> "板型" 中选择你的开发板，在 "端口" 中选择对应的COM口。
5. 上传代码：将上面的代码复制粘贴到IDE中，点击“上传”按钮。
6. 观察现象：上传成功后，观察LED灯，每按下一次按键，LED的状态就会改变一次（亮变灭，灭变亮）。

常见问题与解决方案

• 现象：每次按下按键，LED闪烁多次或状态改变多次。
  • 原因：按键抖动未处理或消抖延时太短。
  • 解决：确保代码中包含了消抖逻辑，并适当增加debounceDelay的值（如改为100ms）。
• 现象：LED没有任何反应。
  • 原因1：接线错误，特别是GND未共地。
  • 原因2：代码中引脚定义错误。
  • 原因3：开发板电源问题。
  • 解决：仔细检查接线，核对代码中的引脚号，并确认开发板电源指示灯是否亮起。
• 现象：LED一直亮着，不受按键控制。
  • 原因：代码中pinMode设置错误，或者INPUT_PULLUP忘记启用，导致引脚悬空，电平不稳定。
  • 解决：确保按键引脚被正确设置为INPUT_PULLUP。

进阶应用——检测按键长按与短按

在基础实验上,我们可以扩展功能，区分“短按”和“长按”，短按切换LED，长按则让LED呼吸闪烁。

实验目标

• 掌握检测按键“长按”和“短按”的逻辑。
• 理解使用millis()函数进行非阻塞式延时的方法，避免使用delay()。

核心原理

• 状态机：我们可以将按键行为看作一个状态机，有“空闲”、“已按下”、“已释放”等状态。
• 计时：当检测到按键被按下时，启动一个计时器，如果在规定时间内（如500ms）按键被松开，则判定为“短按”，如果超过规定时间按键仍未松开，则判定为“长按”。

代码逻辑 (伪代码)

loop() {
  读取按键当前状态;
  if (按键状态为 按下) {
    if (当前状态是 空闲) {
      // 首次按下，记录按下时间，进入“已按下”状态
      按下时间 = millis();
      当前状态 = "已按下";
    }
    // 如果在“已按下”状态超过长按时间，则执行长按操作
    if (millis() - 按下时间 > 长按阈值) {
      执行长按操作();
      // 避免重复触发，可以进入“长按中”状态
      当前状态 = "长按中";
    }
  }
  if (按键状态为 松开) {
    if (当前状态是 "已按下") {
      // 在长按阈值前松开，是短按
      执行短按操作();
    }
    // 重置状态
    当前状态 = "空闲";
  }
}

完整代码示例 (短按切换LED，长按呼吸)

const int buttonPin = 2;
const int ledPin = 13;
// 状态变量
enum { IDLE, PRESSED, LONG_PRESSED } state = IDLE;
// 计时变量
unsigned long pressStartTime;
const unsigned long shortPressTime = 200;  // 短按判定时间
const unsigned long longPressTime = 1000;  // 长按判定时间
// LED呼吸相关变量
int brightness = 0;
int fadeAmount = 5;
void setup() {
  pinMode(ledPin, OUTPUT);
  pinMode(buttonPin, INPUT_PULLUP);
}
void loop() {
  int reading = digitalRead(buttonPin);
  switch (state) {
    case IDLE:
      if (reading == LOW) { // 按键按下
        pressStartTime = millis();
        state = PRESSED;
      }
      break;
    case PRESSED:
      if (reading == HIGH) { // 按键松开
        if (millis() - pressStartTime < shortPressTime) {
          // 短按逻辑
          digitalWrite(ledPin, !digitalRead(ledPin));
        }
        state = IDLE;
      } else if (millis() - pressStartTime > longPressTime) {
        // 长按逻辑
        state = LONG_PRESSED;
      }
      break;
    case LONG_PRESSED:
      // 执行呼吸效果
      analogWrite(ledPin, brightness);
      brightness = brightness + fadeAmount;
      if (brightness == 0 || brightness == 255) {
        fadeAmount = -fadeAmount;
      }
      delay(30); // 呼吸效果需要微小的延时
      // 如果在长按过程中松开，则退出长按状态
      if (reading == HIGH) {
        state = IDLE;
      }
      break;
  }
}

实验步骤

1. 硬件：与实验一相同。
2. 代码：将上面的代码上传到开发板。
3. 观察：
   • 短按：快速按下并松开按键，LED状态会切换。
   • 长按：按住按键不放超过1秒，LED会开始呼吸闪烁，松开后，呼吸停止，并恢复到按前的状态。

总结与进阶扩展

这个“端口按键判断技术实验”是所有交互式电子项目的基石。

• 通过本实验,你学会了：

  1. 硬件：如何搭建按键和LED的输入/输出电路。
  2. 软件：如何读取端口、使用pinMode、digitalRead、digitalWrite。
  3. 核心算法：如何用软件消抖解决机械抖动问题。
  4. 高级逻辑：如何通过状态机和计时来区分“短按”和“长按”。

• 进阶扩展：

  1. 矩阵键盘：学习如何用更少的IO口驱动4x4或更多的按键。
  2. 中断：使用外部中断来提高按键响应的实时性，避免在loop()中不断轮询。
  3. 多任务处理：结合millis()，实现按键控制一个设备，同时另一个设备（如蜂鸣器）在执行其他任务，真正理解非阻塞式编程。
  4. OOP封装：将按键检测逻辑封装成一个Button类，让代码更清晰、可复用。

希望这份详细的指南能帮助你顺利完成实验并深入理解其背后的原理！
