在开始之前,请务必阅读并遵守以下安全警告：
（图片来源网络，侵删）
⚠️ 重要安全警告 ⚠️
- 断电操作：在维修前，必须拔掉电磁炉的电源插头，并等待至少几分钟，让内部大电容（滤波电容）充分放电，否则会触电！
- 专业能力：如果你不熟悉电子电路和元器件，特别是如何安全地给大电容放电，强烈建议不要自行维修，应寻求专业维修人员的帮助，不正确的操作不仅会损坏机器，还可能导致严重的人身伤害。
- 使用工具：需要使用绝缘良好的螺丝刀、万用表等工具，并确保操作环境干燥。
- 更换部件：更换保险管时，绝对不能随意加大电流规格（例如不能用15A的代替10A的），必须使用与原厂规格完全相同的产品，否则可能引发火灾。
维修步骤
电磁炉烧保险管,根本原因在于电流过大，导致保险管作为“牺牲品”熔断，我们的任务就是找出导致电流过大的“元凶”。
第一步：初步检查与更换保险管

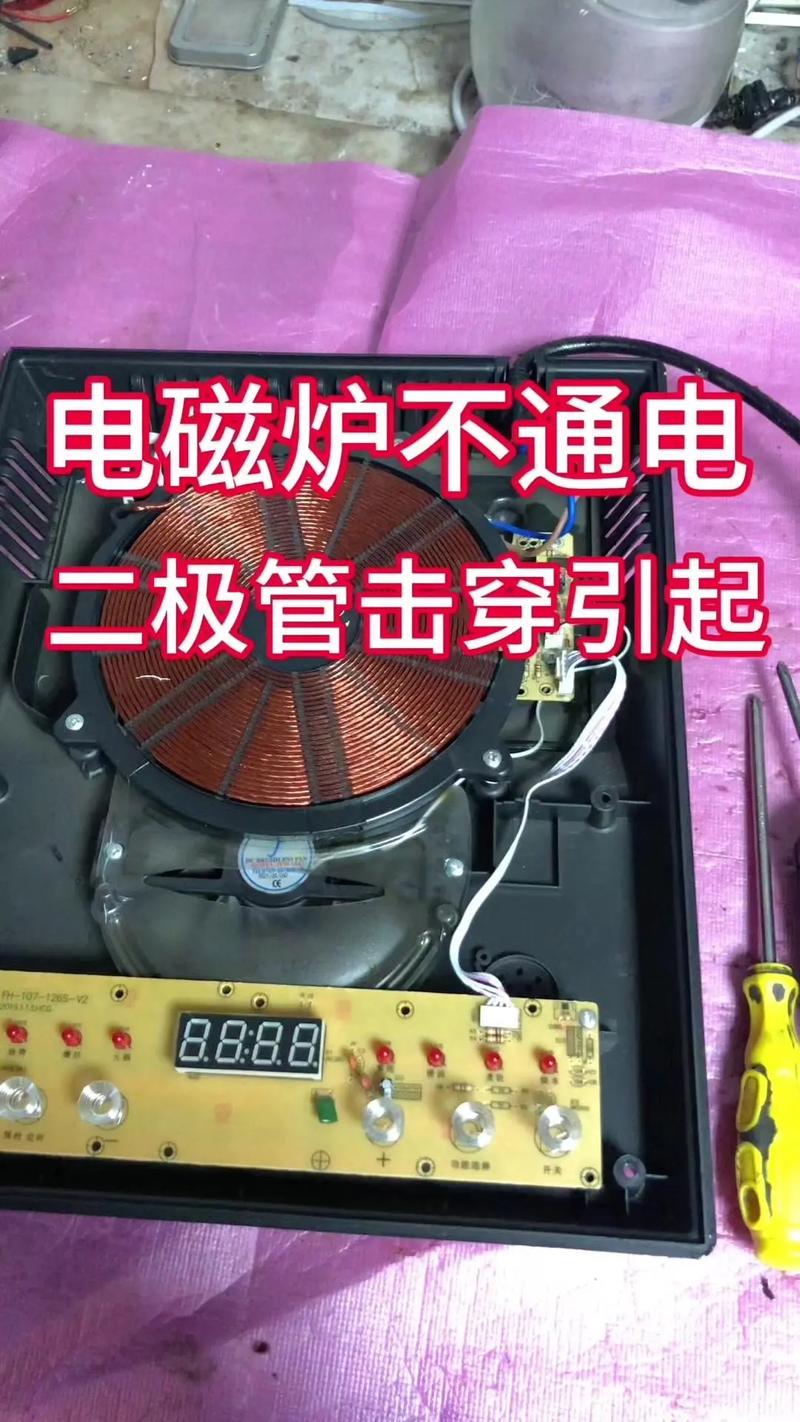

- 断电并拆机：拔掉电源插头，拆开电磁炉的外壳，通常需要拧下底部的螺丝。
- 找到保险管：保险管通常位于电源输入部分，靠近电源线插口的地方，它是一个透明的玻璃管或陶瓷管，里面有一根细细的金属丝，如果金属丝已经熔断，说明确实烧了。
- 观察外观：在更换保险管之前，先仔细观察保险管周围的元件，看是否有明显的烧黑、炸裂、鼓包的痕迹，这能给你初步的排查方向。
- 更换保险管：用同规格的保险管进行更换，如果一插电就立刻烧断，那么问题就比较严重，需要进行下一步的详细排查。
第二步：重点排查故障点
保险管烧断,通常是以下两个主要部分之一出现了问题：电源输入电路 或 IGBT（功率管）驱动电路。
排查区域一：电源输入及整流滤波电路
这部分负责将220V交流电转换成直流电,如果这里有元件短路，电流会瞬间增大，烧毁保险管。
-
压敏电阻：
（图片来源网络，侵删）- 作用：防止电网电压过高（雷击、浪涌）损坏电路。
- 故障现象：电压过高时，它会短路击穿，从而烧毁保险管。
- 检查方法：用万用表的电阻档（蜂鸣档）测量，正常情况下，阻值应为无穷大（不导通），如果测量时阻值很小或为0，说明它已经击穿损坏，必须更换。更换后必须检查后续电路是否也被损坏。
-
整流桥：
- 作用：将交流电转换成脉动直流电。
- 故障现象：内部有一个或多个二极管被击穿短路。
- 检查方法：用万用表的二极管档或电阻档测量，正常情况下，交流输入端（AC）之间正反向都应不通；直流输出端（+/-）之间，正向有压降（约0.5-0.7V），反向应为无穷大，如果发现任何两个引脚之间正反向都导通（阻值为0），则说明整流桥已损坏，需要更换。
-
滤波电容（大电容）：
- 作用：平滑整流后的脉动直流电。
- 故障现象：电容被击穿，内部短路。
- 检查方法：用万用表的电阻档（高阻值档位如R1k或R10k）测量，正常情况下，电容会先充电，指针从0逐渐上升到无穷大，如果测量时阻值始终很小或为0，说明电容已击穿短路，需要更换。
排查区域二：IGBT（功率管）及驱动电路
这是电磁炉的核心部分,负责产生高频电流来加热锅具，IGBT是工作在高电压、大电流状态下的，也是最容易损坏的元件之一。
【特别提醒】在测量IGBT之前，务必先确认整流滤波电路是正常的！如果整流桥或滤波电容短路，直接通电测量会再次烧毁IGBT！
（图片来源网络，侵删）
-
IGBT（绝缘栅双极型晶体管）：
- 作用：控制电流的“开关”，是加热的核心。
- 故障现象：被击穿短路。
- 检查方法：用万用表的二极管档测量。
- G（栅极）极与C（集电极）极、E（发射极）极之间：正常情况下应不通。
- C极与E极之间：正常情况下，用红表笔接E，黑表笔接C，应有约0.5V的压降；反过来测则不通。
- 如果测量C极和E极之间正反向都导通（阻值为0或很小），或者G极与C/E极之间也导通，说明IGBT已经击穿损坏。
-
驱动电路：
- 作用：接收控制板的微弱信号，并放大后驱动IGBT的开关。
- 故障现象：驱动电路故障（如某个芯片或三极管损坏）可能导致给IGBT的持续导通信号，从而烧毁IGBT。
- 检查方法：
- 检查电阻：与IGBT基极相连的限流电阻（通常是小阻值的，如几欧姆到几十欧姆）是否烧断。
- 检查驱动芯片/三极管：这部分电路比较复杂，通常包括一个或两个驱动三极管（如S8050、A1015等对管）和一个专用驱动芯片（如TA8316、SN74HC245等），需要用万用表测量这些元件是否损坏。
- 检查耦合电阻/电容：连接驱动电路和主控板之间的电阻和电容是否开路或短路。
第三步：其他可能的原因
- 锅具问题：使用了不合适的锅具（如平底锅、凹底锅、直径过小的锅），或者锅具底部有异物，导致IGBT因检测不到合适的负载而异常工作，最终烧毁，虽然不直接烧保险，但会连锁导致IGBT损坏，进而可能烧保险。
- 风扇不转：如果散热风扇损坏不转，IGBT和整流桥会因过热而损坏，从而烧保险。
- 主控板（MCU）故障：主控板发出的控制信号错误，导致IGBT持续导通，最终烧毁，这种情况相对少见，但也不能完全排除。
维修流程总结
- 安全第一：断电、放电。
- 目视检查：拆机，观察保险管及周围元件外观。
- 更换保险管：用同规格保险管更换。
- 静态测量（断电）：
- 测量压敏电阻、整流桥、滤波电容是否短路，这是最常见的“凶手”。
- 如果以上三者正常,再测量IGBT是否击穿。
- 动态测量（通电）：
- 谨慎操作！ 如果静态测量发现IGBT或驱动电路损坏，切勿直接通电测试，否则会再次烧毁。
- 在确认电源输入电路（压敏、整流桥、电容）正常后，可以尝试断开IGBT的驱动极（通常是断开G极），然后通电测量整流滤波后的电压是否正常（约310V直流），如果电压正常，说明问题在驱动或IGBT部分。
- 更换损坏元件：找到损坏的元件后，进行更换，更换IGBT时，最好同时检查并更换与其配套的驱动对管和限流电阻，因为它们很可能在IGBT击穿时一同受损。
- 测试：更换所有可疑元件后，重新装好机器，接上合适的锅具，进行通电测试，建议在电源回路中串联一个灯泡（俗称“隔离灯泡法”）进行初步测试，可以有效防止再次烧毁元件。
隔离灯泡法：找一个220V的白炽灯（如100W），串联在保险管的位置，如果电路中仍有短路，灯泡会发光，起到限流保护作用，如果故障排除，灯泡会由亮变暗或熄灭，此时才能安全地取下灯泡，装上正常的保险管。
如果以上步骤都无法解决问题,或者你对电路不熟悉，请停止尝试，联系专业维修人员。
