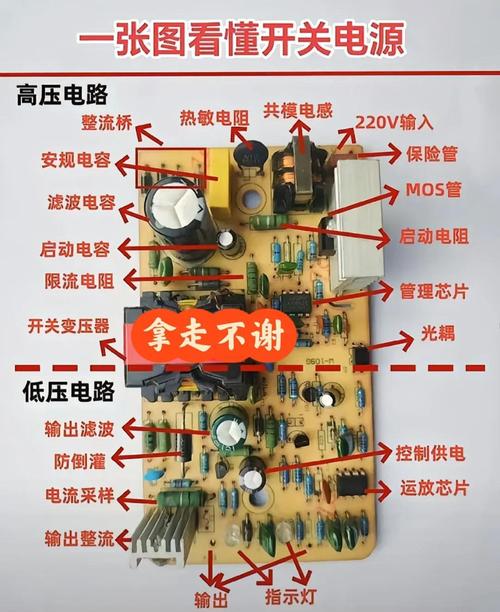

19V开关电源维修实例：一台标称输出19V/4.74A的笔记本电脑适配器，通电后无输出，指示灯不亮，初步检查发现保险丝熔断，说明存在严重短路故障，首先断开交流输入端，用万用表电阻档测量交流输入端阻值，发现桥式整流器（DB107）四个引脚之间存在短路现象，拆下整流器后测量，确认其内部击穿短路，更换同型号整流桥后，测得输入端阻值恢复正常，但通电后仍无输出，且新换的保险丝再次熔断，说明故障可能存在于后续电路。
进一步检查发现开关管（2SK3562）D-S极间短路，拆下开关管测量，确认其已被击穿，由于开关管击穿通常由驱动电路或稳控电路异常引起，需重点检查反馈回路，该电源采用UC3842PWM控制器，测得其7脚供电端对地短路，拆下7脚外接滤波电容（100μF/50V）测量，发现已严重漏电，更换同规格电容后，UC3842供电恢复正常，但测量其6脚输出驱动电压仍为0V，说明芯片可能未工作。

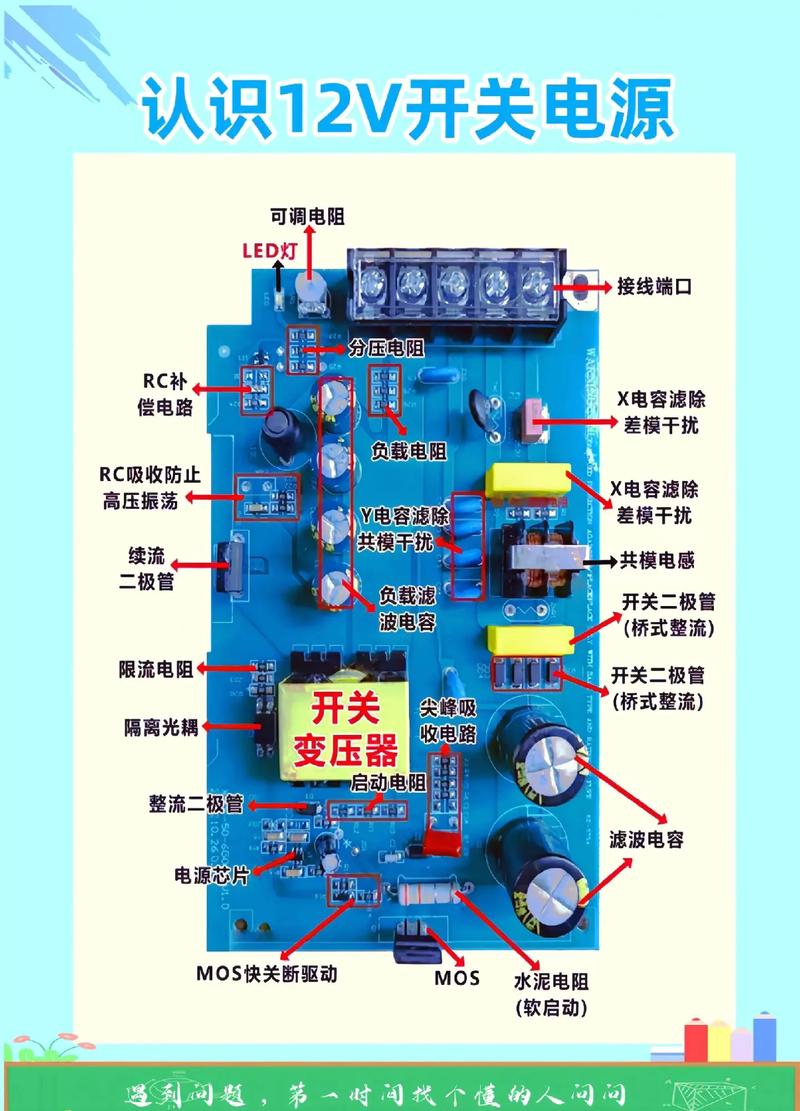

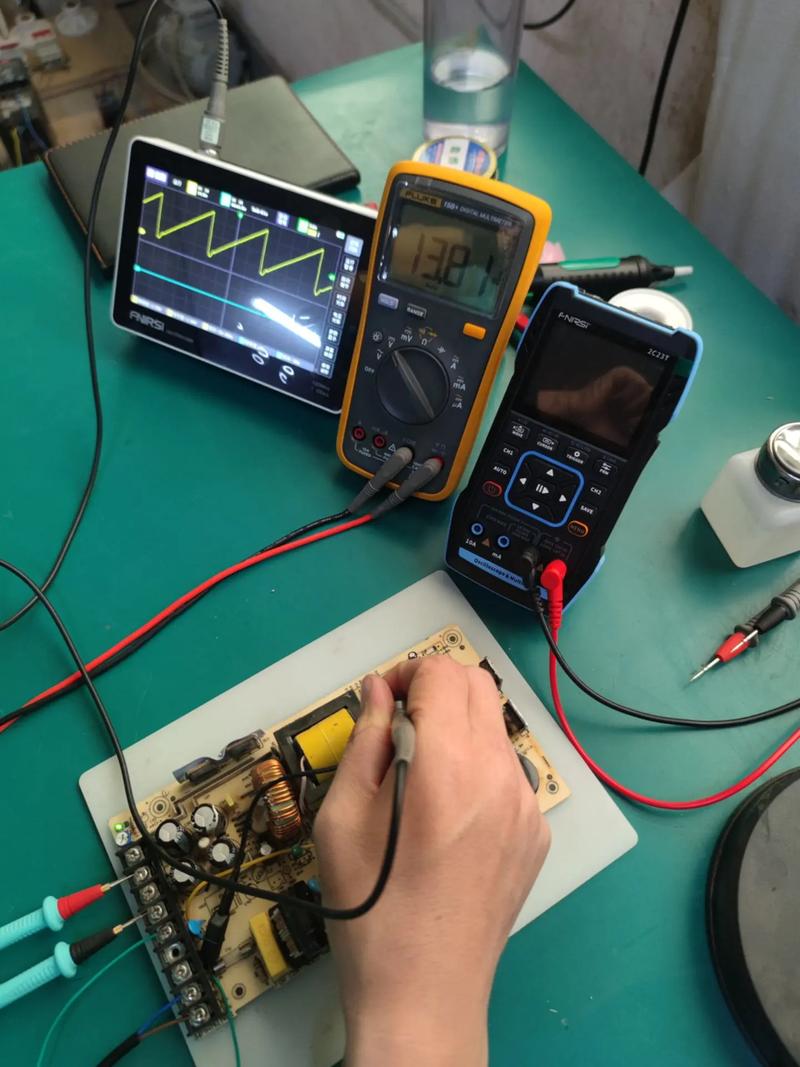

检查UC3842外围电路：测量8脚基准电压输出，正常应为5V，实测为0V，进一步判断芯片损坏，更换UC3842后，通电测试发现输出电压在15-20V间波动，且伴有轻微啸叫声，表明电路仍处于不稳定状态，用示波器观察UC38422脚反馈信号，发现波形异常，检查光耦（PC817）输出端电压始终为低电平，拆下光耦测量，发现其发光二极管正反向电阻均为无穷大，已开路，更换光耦后，输出电压稳定在19.2V，纹波电压小于50mV，故障排除。
维修过程中关键点总结如下：1. 短路故障需分段排查，避免盲目更换元件；2. 开关管击穿时必须同步检查驱动芯片及反馈回路；3. UC3842工作条件（供电、反馈、振荡）需逐一验证；4. 光耦作为耦合元件，其开路或短路均会导致输出异常，以下为维修过程中的元件参数对照表：
| 元件位置 | 型号 | 参数 | 故障现象 | 更换型号 |
|---|---|---|---|---|
| 交流输入整流桥 | DB107 | 1000V/1A | 四脚短路 | DB107 |
| 主开关管 | 2SK3562 | 900V/5A | D-S极短路 | 2SK3562 |
| PWM控制器 | UC3842 | 8-pin SOP | 7脚对地短路 | UC3842 |
| 供电滤波电容 | 100μF/50V | 电解电容 | 漏电 | 100μF/50V |
| 反馈光耦 | PC817 | 电流传输比CTR=50-60% | 发光管开路 | PC817 |
相关问答FAQs：
Q1：开关电源输出电压偏低且波动，可能的原因有哪些？
A1：常见原因包括：1）输入滤波电容容量下降，导致整流后电压不足；2）开关管导通内阻增大，需检查其是否性能劣化；3）反馈回路参数偏移，如光耦CTR值下降或取样电阻变值；4）PWM控制器基准电压漂移，需测量其供电及基准输出是否稳定；5）负载能力不足，可断开负载测空载电压判断。
Q2：维修开关电源时如何判断高压电容是否失效？
A2：判断方法如下：1）外观检查：观察电容顶部是否鼓包、漏液或防爆阀鼓起；2）万用表测漏电：用电阻档测电容两端阻值，若阻值始终较小或归零则漏电严重；3）充放电测试：将电容充电后测其保持电压，若电压快速下降则容量不足；4）代换法：用同规格新电容替换测试，若电路恢复正常则确认原电容失效，注意：高压电容需放电后再操作，避免触电。
