EDA技术的发展回顾可以追溯到20世纪60年代末,当时集成电路设计刚刚起步，设计工具主要以手工绘图和简单计算为主，随着集成电路规模的扩大和复杂度的提升，设计自动化需求日益迫切，EDA技术应运而生，其发展历程大致可分为以下几个阶段：
20世纪70年代是EDA技术的萌芽期,这一时期，设计工具主要关注物理设计，如布局布线，代表性工具如Calma的图形编辑系统、Applicon的绘图系统等，主要用于替代手工绘图，实现了设计的初步数字化，这些工具功能单一，缺乏设计验证和仿真功能，设计流程仍以人工操作为主，此时的EDA技术尚未形成完整体系，更多是作为辅助工具存在。

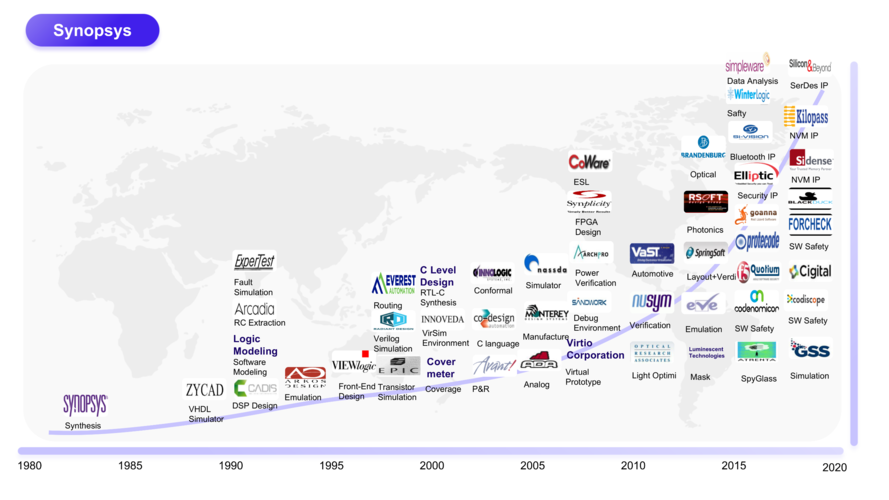

进入20世纪80年代,EDA技术进入快速发展期，随着集成电路进入超大规模（VLSI）时代，设计复杂度急剧增加，对自动化工具的需求空前高涨，这一时期出现了以硬件描述语言（HDL）为基础的设计方法学，如Verilog和VHDL的推出，使得设计描述更加抽象和规范，仿真工具得到快速发展，能够对设计进行功能验证和时序分析，逻辑综合技术的出现，可以将HDL描述自动转换为门级网表，大大提高了设计效率，代表性企业如Cadence、Synopsys和Mentor Graphics（现Siemens EDA）在这一时期崛起，奠定了现代EDA产业的基础，这一阶段的EDA工具开始覆盖设计流程的多个环节，包括设计输入、仿真、综合、布局布线等，但各工具之间集成度较低，数据交换仍存在障碍。
20世纪90年代是EDA技术的成熟与集成期,随着深亚微米工艺的引入，设计面临时序收敛、信号完整性等新挑战，EDA工具向更加全面和集成的方向发展，设计流程逐渐标准化，出现了“前端设计-后端设计”的明确分工，前端设计侧重功能验证和逻辑综合，后端设计关注物理实现和验证，这一时期，静态时序分析（STA）技术得到广泛应用，取代了传统的动态仿真，成为时序验证的主要手段，可测试设计（DFT）工具也成为必备环节，以提高芯片的可测试性，EDA厂商通过收购和整合，推出了完整的EDA设计平台，实现了工具间的数据共享和流程协同，Cadence的“Virtuoso”平台、Synopsys的“Design Compiler”等成为行业标杆，IP核复用技术的兴起，进一步提高了设计效率，缩短了产品上市时间。

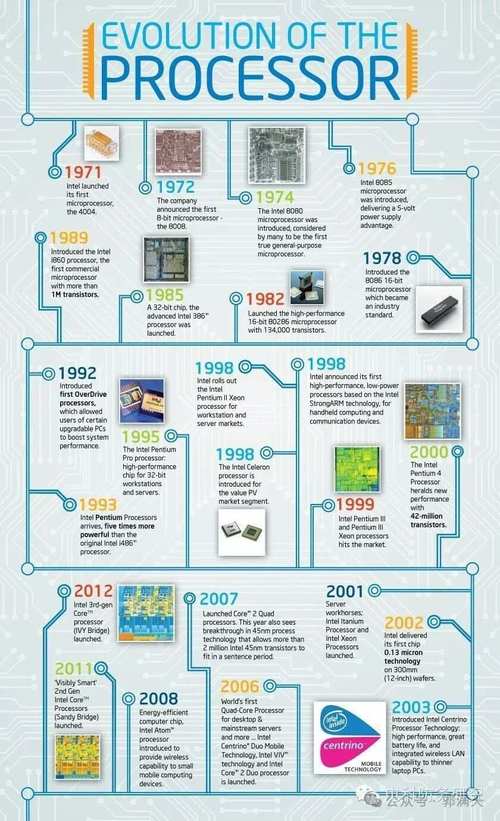

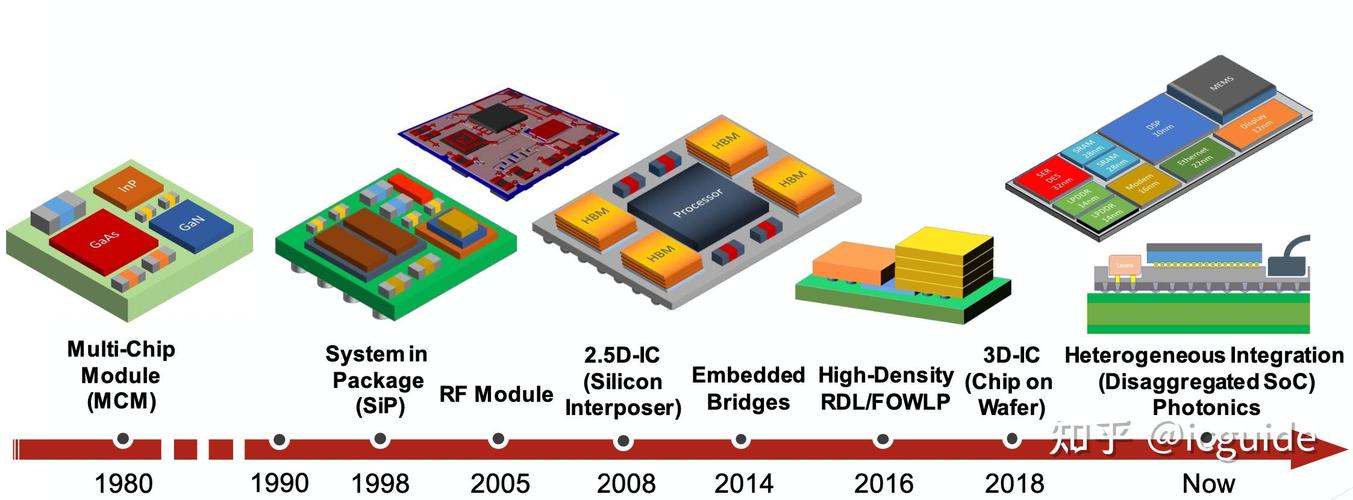

21世纪以来,EDA技术进入智能化与系统级设计阶段，随着SoC（System on Chip）和SiP（System in Package）的广泛应用，设计规模和复杂度持续攀升，EDA工具向更高层次抽象和智能化方向发展，系统级设计语言（如SystemC）的出现，支持在早期进行系统级建模和验证，提高了设计成功率，人工智能（AI）和机器学习技术开始应用于EDA工具，例如通过AI算法优化布局布线、预测和修复设计缺陷等，先进工艺节点（如7nm、5nm及以下）的引入，带来了功耗、散热和良率等方面的挑战，EDA工具需要应对更复杂的设计规则和多物理场仿真，云端EDA平台的兴起，使得设计资源可以按需分配，降低了中小企业的设计门槛，这一阶段的EDA技术不仅关注芯片本身，还涵盖了封装、测试等全生命周期管理，形成了更加完整的生态系统。
以下是EDA技术发展主要阶段的特点总结：
| 阶段 | 时间 | 技术特点 | 代表性工具/技术 |
|---|---|---|---|
| 萌芽期 | 20世纪70年代 | 物理设计数字化，工具功能单一 | Calma图形编辑系统、手工绘图替代 |
| 快速发展期 | 20世纪80年代 | HDL出现，仿真和综合技术发展，企业崛起 | Verilog/VHDL、Cadence/Synopsys成立 |
| 成熟集成期 | 20世纪90年代 | 流程标准化，STA和DFT普及，平台化整合 | 静态时序分析、IP核复用、完整设计平台 |
| 智能化与系统级设计期 | 21世纪以来 | AI应用，系统级建模，先进工艺支持，云端平台 | SystemC、AI优化算法、云端EDA |
随着摩尔定律逐渐逼近物理极限,EDA技术正面临新的挑战与机遇，EDA技术将更加注重跨领域协同设计、智能算法的深度应用以及面向新兴架构（如量子计算、神经形态计算）的设计支持，以持续推动半导体产业的创新与发展。
相关问答FAQs：
-
问：EDA技术与芯片设计的关系是什么？
答：EDA（电子设计自动化）技术是芯片设计的核心支撑工具，涵盖了从功能定义、逻辑设计、物理实现到测试验证的全流程，它通过提供仿真、综合、布局布线、时序分析等功能，帮助工程师高效、准确地完成复杂芯片的设计，是确保芯片性能、降低设计风险、缩短开发周期的关键，没有EDA技术，现代超大规模芯片的设计几乎无法实现。
（图片来源网络，侵删） -
问：当前EDA技术面临的主要挑战有哪些？
答：当前EDA技术面临的主要挑战包括：先进工艺节点（如3nm及以下）带来的设计复杂度和物理规则约束；芯片规模持续扩大（如SoC、Chiplet集成）导致的验证和功耗管理难题；AI等新兴架构对传统设计方法的冲击；以及设计成本攀升和中小设计公司工具使用门槛较高等问题，如何将人工智能、云计算等新技术深度融入EDA工具，以提升设计效率和智能化水平，也是行业的重要发展方向。
