t420hw02屏维修是针对联想ThinkPad T420系列笔记本搭载的一块14英寸1366x768分辨率液晶屏的故障处理过程，该屏幕型号由LG Display生产，采用LED背光、TN面板，是T420机型原装配置之一，常见故障包括黑屏、花屏、亮度异常、暗屏、漏液等，维修需结合故障现象判断原因，可能涉及屏幕自身损坏、排线问题、主板接口故障或背光驱动异常,需通过系统化排查确定维修方案。
（图片来源网络，侵删）
故障类型与初步判断
维修前需明确故障特征，不同现象对应不同原因，可快速定位问题范围,以下是常见故障类型及初步判断方法：
| 故障现象 | 可能原因 | 初步排查步骤 |
|---|---|---|
| 完全黑屏，外接显示正常 | 屏幕排线松动/断裂、屏幕背光损坏、主板屏幕供电接口故障 | 重启笔记本观察开机画面是否显示；2. 检查屏幕排线是否连接牢固；3. 用强光照射屏幕，若隐约可见图像则背光故障 |

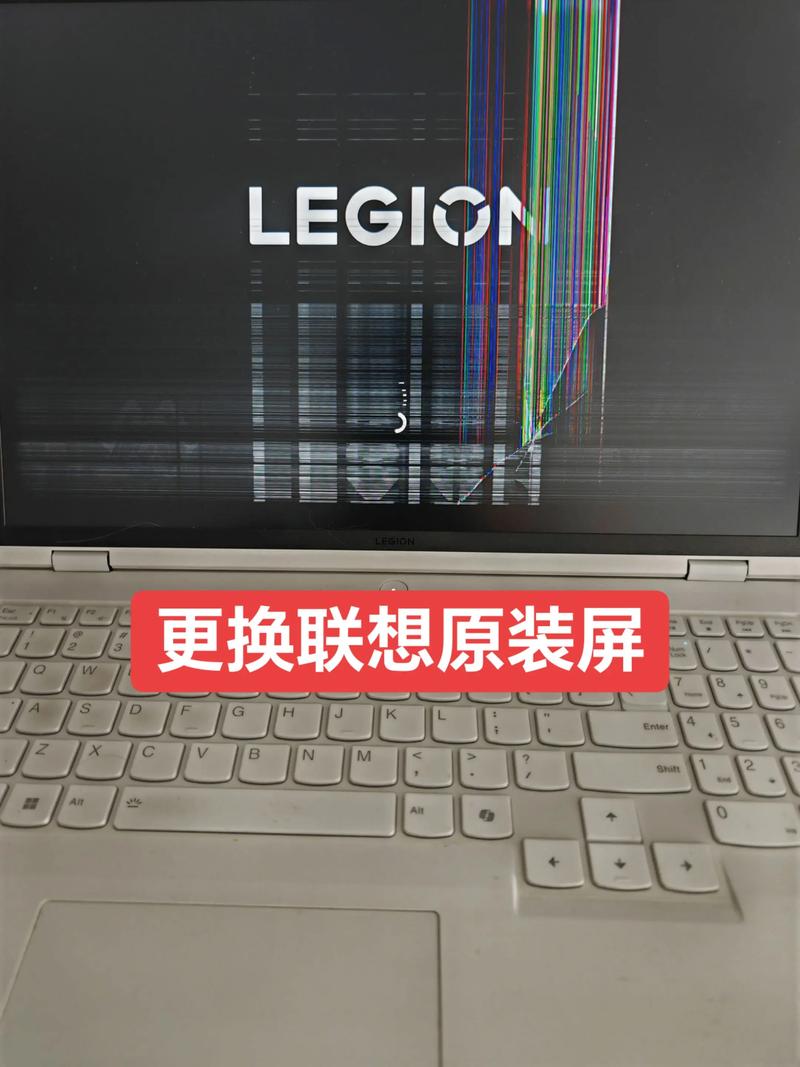

| 花屏、条纹、色块 | 屏幕排线接触不良、屏幕驱动芯片损坏、显卡输出故障 | 外接显示器测试是否正常，若正常则屏幕或排线问题；2. 轻微弯曲排线观察是否改善 |
| 屏幕亮度低/暗屏 | 背光灯管老化/损坏、背光驱动电路故障、主板电源管理异常 | 进入BIOS观察亮度是否正常；2. 检查背光供电电压是否达标（通常为12-18V） |
| 局部漏液、亮点/暗点 | 屏幕面板物理损坏、屏幕受压/高温导致液晶层失效 | 观察屏幕是否有外力撞击痕迹；2. 更换屏幕测试确认是否为面板自身问题 |
| 屏幕闪烁、抖动 | 排线接口氧化、电磁干扰、显卡驱动冲突 | 更新显卡驱动；2. 检查排线接口是否有氧化物，用酒精棉清洁 |
维修工具与准备
进行t420hw02屏维修需准备以下工具和备件,确保操作安全高效：
- 基础工具：十字螺丝刀（PH0）、塑料撬棒（避免划伤屏幕）、镊子、防静电手环（防止静电损坏电子元件）。
- 检测设备：万用表（测量电压和通断）、外接显示器（排查显卡问题）、屏幕测试用备用屏（确认故障源）。
- 备件：原装t420hw02屏幕（或同规格兼容屏）、屏幕排线（若排线损坏）、接口防氧化剂（可选）。
- 安全防护：绝缘手套、操作垫（防静电）、清洁剂（无水酒精或屏幕专用清洁液）。
详细维修步骤
拆卸前准备
- 断电操作：关闭笔记本电源，拔掉电源适配器和电池（若内置电池需拆后盖断开电池排线）。
- 记录拆解顺序：用手机拍摄各部件位置，避免安装时装错；螺丝分类存放（不同长度螺丝用于固定不同部件）。
拆卸屏幕组件
- 拆除屏幕边框：T420屏幕边框由塑料卡扣固定，用塑料撬棒沿屏幕边缘轻轻撬开，避免用力过猛导致卡扣断裂。
- 断开排线：屏幕排线连接在主板接口和驱动板上，需先解开排线锁扣（通常为Z型或卡扣式），再用镊子垂直拔出排线，切勿直接拉拽排线线身。
- 拆卸屏幕总成：拧下屏幕固定螺丝（通常4-6颗，位于屏幕背面金属支架），将屏幕总成从笔记本A面取出，注意背光线管易断裂，动作需轻柔。
故障排查与定位
- 排线检测：用万用表电阻档测量排线两端通断，若某线路不通则需更换排线；检查排线接口是否有氧化或弯针，用酒精棉清洁后重新插拔。
- 背光检测：若屏幕黑屏但外接显示正常，可短接背光供电接口（通常为2针，电压12V），若背光亮起则背光驱动故障，需更换驱动板或检查主板供电。
- 屏幕测试：将故障屏连接到正常工作的T420主板上，若故障依旧则屏幕损坏；若恢复正常则原主板或排线问题。
更换损坏部件
- 更换屏幕：将新屏幕对准支架孔位，拧紧固定螺丝，连接排线时确保锁扣完全闭合（听到“咔”声），避免接触不良。
- 更换排线：将新排线沿原线路固定，插拔时注意方向（通常有防呆设计），插反可能导致屏幕无显示或花屏。

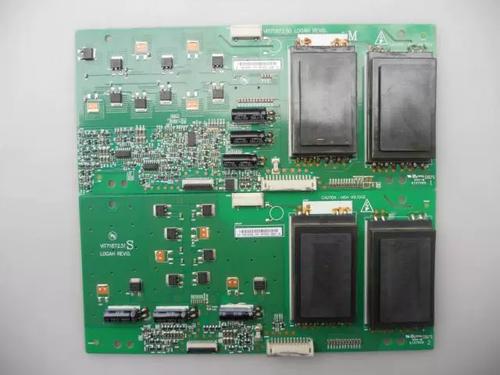

- 更换驱动板：若背光故障，需拆卸屏幕背光驱动板（位于屏幕背面），注意记录接线顺序，更换后测试背光亮度是否正常。
组装与测试
- 还原组件：按拆卸相反顺序安装屏幕边框、A面外壳，确保卡扣完全扣合，螺丝力度适中（过紧可能导致外壳开裂）。
- 功能测试：连接电源适配器开机，进入Windows系统测试屏幕显示、亮度调节、触摸板（若触屏版）等功能，观察是否还有花屏、闪烁等故障。
- 稳定性测试：运行屏幕测试软件（如MonitorTest）持续30分钟，确认屏幕无异常后，装回电池并测试续航是否正常。
维修注意事项
- 防静电措施：维修前佩戴防静电手环，避免人体静电击穿屏幕驱动芯片或主板元件。
- 避免物理损伤：屏幕面板和背光灯管易碎，拆卸时勿按压屏幕表面，撬棒尽量沿缝隙移动。
- 排线操作规范：拔插排线前必须解开锁扣，直接拉拽会导致排线断裂或接口损坏；更换排线时避免过度弯折（弯曲半径应大于5mm）。
- 电源安全：内置电池需先断开排线，防止短路；检测电压时万用表档位选择正确（直流电压档，量程20V以上）。
- 兼容性确认：若使用非原装屏幕，需确认接口类型（40针或30针）、分辨率（1366x768）、背光电压（12V）与原屏一致，避免不兼容导致显示异常。
FAQs
问题1：t420hw02屏幕出现竖直条纹，外接显示器正常，是否需要更换整个屏幕？
解答：竖直条纹通常由屏幕排线接触不良或屏幕驱动芯片损坏导致，可先尝试重新插拔排线（清洁接口后），若故障依旧，需用万用表检测排线通断，若排线正常，则可能是屏幕驱动芯片故障，此时更换驱动板（成本较低）即可解决，若驱动板更换后仍异常,则需更换整个屏幕总成。
问题2：维修后屏幕亮度调至最高仍偏暗，如何解决？
解答：亮度不足可能由背光供电不足、背光灯管老化或驱动板故障导致，首先检查主板屏幕供电接口电压（应为12V左右），若电压正常则可能是背光灯管老化（使用年限超过3年），需更换屏幕总成；若电压偏低，则检查主板供电电路或排线线路是否存在电阻过大问题,必要时更换排线或修复主板供电线路。
