si4010遥控器维修是一项需要耐心和一定电子技术基础的工作,该遥控器基于Silicon Labs公司的SI4010芯片设计,广泛应用于各类无线遥控设备中,如车库门 opener、无人机遥控、玩具遥控制器等,其核心功能是通过无线射频信号实现远程控制,维修时需遵循系统性的排查流程,结合工具和专业知识进行故障定位与修复。

维修前的准备工作
在开始维修前,需准备以下工具和材料:万用表(数字万用表优先)、电烙铁(建议使用恒温烙铁,功率30-50W)、焊锡丝、松香助焊剂、吸锡器或吸锡线、镊子、放大镜(或显微镜)、备用SI4010芯片(若需更换)、电池及电池扣(用于测试)、酒精和棉签(用于清洁电路板),确保操作环境干燥、通风,避免静电损坏敏感元件,可通过佩戴防静电手环或触摸接地金属释放静电。
故障排查与维修步骤
外观检查与初步测试

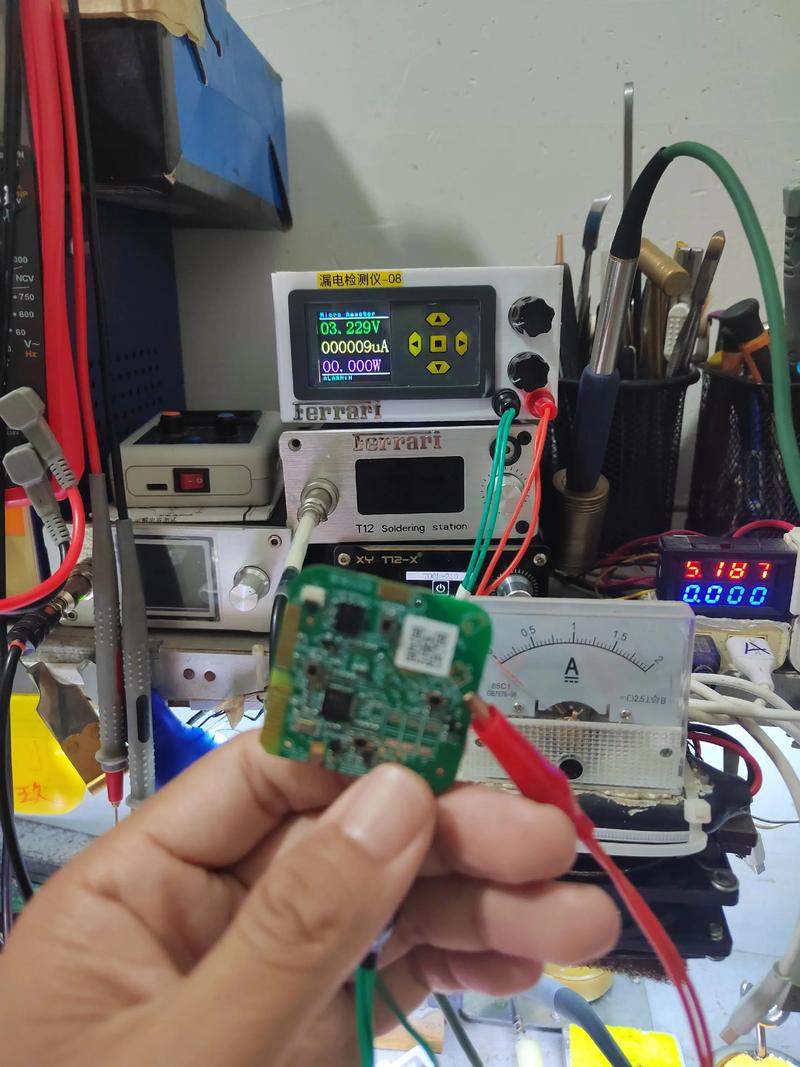

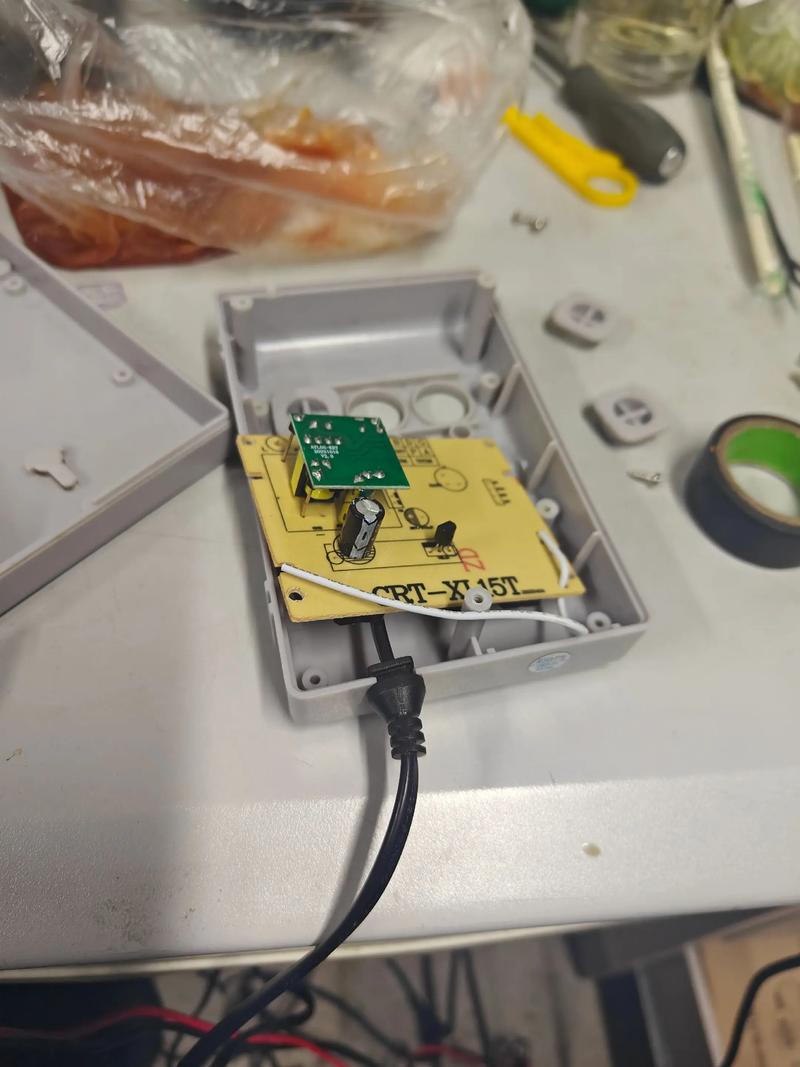

首先观察遥控器外壳是否有破损、变形,按键是否卡滞或失灵,拆开遥控器(通常通过螺丝或卡扣固定),取出电路板,检查电池触点是否氧化、锈蚀,可用棉签蘸酒精清理,安装新电池,测试遥控器是否能正常工作,若仍无反应,则需进一步检测电路板。
电源电路检测
电源电路是遥控器正常工作的基础,用万用表二极管档或电压档测量电池正负极之间的电压,正常应为3V(两节AA电池)或12V(两节9V电池,根据设计而定),若电压过低,需更换电池,若电池电压正常,检测电源滤波电容(通常为10-100μF电解电容)是否鼓包、漏液,用万用表电容档测量容值是否偏差过大,或用电阻档检测是否短路,同时检查稳压芯片(如78L05)的输出电压是否稳定,若异常,需更换损坏元件。
SI4010芯片及外围电路检测
SI4010芯片是遥控器的核心,负责信号编码和发射,检测时需重点关注以下引脚和外围元件:

- 电源引脚(VDD和GND):用万用表电压档测量VDD引脚电压是否正常(通常为2.0-3.6V),GND引脚是否接地良好,若电压异常,检查电源通路上的电阻、电容是否损坏。
- 晶振电路:SI4010依赖晶振产生时钟信号,常见频率为12MHz或16MHz,用万用表二极管档测量晶振两端是否对地短路,或用示波器观测晶振是否起振(若无示波器,可替换同型号晶振测试),若晶振损坏,会导致遥控器无信号输出。
- 天线匹配电路:天线匹配电路通常由电感(L)、电容(C)组成,用于优化射频信号发射效率,用万用表电感档和电容档检测元件参数是否与设计值一致(可通过电路板丝印或原理图获取),若元件开路或容值偏移,需更换,下表为常见晶振及匹配电路元件参数参考:
| 元件类型 | 常见参数 | 检测方法 | 异常处理 |
|---|---|---|---|
| 晶振 | 12MHz/16MHz | 万用表测短路,示波器测波形 | 更换同型号晶振 |
| 电感 | 10-100nH | 万用表电感档测阻值(近似为0) | 更换同值电感 |
| 电容 | 10-33pF | 万用表电容档测容值 | 更换同值电容 |
- 按键矩阵电路:SI4010通过按键矩阵扫描输入信号,用万用表二极管档依次短接按键两端对应的焊盘,观察芯片按键输入引脚(如P0-P3)电压是否变化,若某按键无反应,检查按键触点是否氧化、线路是否断裂,或更换按键橡胶垫。
信号发射检测
若上述电路正常,遥控器仍无法发射信号,需检测射频发射部分,用示波器测量SI4010的射频输出引脚(如RFOUT),观察是否有高频信号波形(通常为315MHz或433MHz,具体取决于遥控器频段),若无波形,可能是SI4010芯片损坏;若有波形但遥控距离近或无信号,可能是功率放大电路(如三极管2N2222)或天线问题,需检测三极管极间是否短路,天线是否接触不良或断裂。
芯片更换与固件问题
若确认SI4010芯片损坏,需进行更换,操作时用热风枪或电烙铁小心拆卸旧芯片(注意避免损坏焊盘),清理焊盘后,将新芯片对准位置焊接(注意芯片方向,通常有标记点),焊接后需用放大镜检查是否有虚焊、短路,若更换芯片后仍无法工作,可能是芯片固件问题,但SI4010作为通用射频芯片,通常无需固件烧录,更多是硬件故障导致。
- 完全无反应:多为电源问题(电池、电容、稳压芯片)或SI4010芯片损坏。
- 按键失灵:按键矩阵线路断裂、按键触点氧化或SI4010按键引脚虚焊。
- 遥控距离近:天线匹配元件参数偏移、功率放大管损坏或天线接触不良。
- 部分功能失效:对应按键矩阵线路故障或SI4010部分引脚损坏。
相关问答FAQs
Q1:SI4010遥控器摔落后无法工作,如何快速定位故障?
A:摔落可能导致元件虚焊或断裂,首先检查电池触点、外壳是否有明显损坏,然后重点检测晶振是否起振(用示波器)、天线是否断裂,以及SI4010芯片电源引脚电压是否正常,若电压正常但无射频信号,可能是芯片内部电路受损,需更换SI4010芯片。
Q2:更换SI4010芯片后遥控器仍无法发射信号,可能的原因有哪些?
A:可能原因包括:①芯片焊接质量问题(虚焊、短路),需重新焊接并检查焊点;②外围元件参数错误(如晶振频率不匹配、匹配电容容值偏差),需核对元件参数;③电源电压不稳定,确保滤波电容正常工作;④天线或匹配电路故障,检查天线是否接触良好及匹配元件是否损坏,逐一排查后可解决此类问题。
